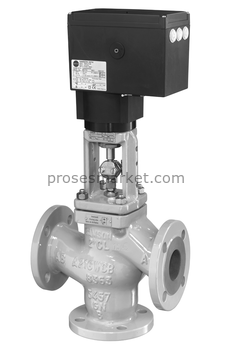

Üç Yollu Motorlu Kontrol Vanası Tip 3244-2 Samson DN80
Samson Tip 3244-2 DN80, karıştırıcı (mixing) veya dağıtıcı (diverting) proseslerde akışkanın hassas şekilde yönlendirilmesi için tasarlanmış üç yollu motorlu kontrol vanasıdır. DN80 çapı sayesinde orta debili ısıtma–soğutma devreleri, HVAC sistemleri ve endüstriyel proseslerde güvenilir kontrol sağlar.
Teknik Özellikler
- Konstrüksiyon: Üç yollu, karıştırıcı veya dağıtıcı tip vana
- Anma Çapı: DN80
- Gövde Malzemeleri: Pik döküm, sfero döküm, çelik döküm veya paslanmaz çelik
- Sızdırmazlık: Metal / metal
- Akış Karakteristiği: Lineer
- Nominal Basınç: PN16 / PN25 / PN40 seçenekli
- Çalışma Sıcaklığı: Standart −10 °C … +220 °C
- Bağlantı Tipi: DIN flanşlı
- Aktüatör: Elektrik motorlu aktüatör (3374 serisi veya eşdeğer)
- Kontrol Sinyali: 3-Step (yüzer kontrol)
Avantajları
- Çok Yönlü Kullanım: Hem karıştırıcı hem dağıtıcı devrelerde tek vana çözümü.
- Orta Debide Stabil Kontrol: DN80 çap ile proseslerde hassas regülasyon.
- Uzun Ömürlü Yapı: Metal/metal sızdırmazlık sayesinde yüksek dayanım.
- Otomasyon Uyumluluğu: 3-Step kontrol ve elektrik aktüatörü ile HVAC ve PLC sistemlerine tam uyum.
- Geniş Çalışma Aralığı: Geniş sıcaklık ve basınç aralığında güvenli çalışma.
- Servis Kolaylığı: Modüler yapı ile sahada hızlı bakım.
Kullanım Alanları
- Isı eşanjörleri
- Karışım ve bypass hatları
- HVAC ısıtma–soğutma sistemleri
- Orta kapasiteli proses sıvı devreleri
- Akış ve sıcaklık kontrol uygulamaları
Samson Tip 3244-2 DN80 – Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Samson |
| Model | Tip 3244-2 |
| Anma Çapı | DN80 |
| Gövde ve Hidrolik Özellikler | |
| Gövde Malzemeleri | EN-JL1040 – Pik döküm (PN16) EN-JS1049 – Sfero döküm (PN25, opsiyonel) 1.0619 – Çelik döküm (PN40, opsiyonel) 1.4408 – Paslanmaz çelik döküm (PN40, opsiyonel) |
| Nominal Basınç | PN16 / PN25 / PN40 |
| Sızdırmazlık Tipi | Metal / metal |
| Akış Karakteristiği | Lineer |
| Kvs Değeri (DN80) | Yaklaşık 100 m³/h |
| Bağlantı Tipi | DIN flanşlı |
| Çalışma Koşulları | |
| Çalışma Sıcaklığı (standart) | −10 °C … +220 °C |
| Çalışma Sıcaklığı (özel) | Yaklaşık −196 °C … +450 °C (özel malzeme kombinasyonları ile) |
| Uygun Akışkanlar | HVAC suyu, proses sıvıları, termal yağ (korozyona uygun malzeme seçimi gerektirir) |
| Aktüatör ve Kontrol | |
| Aktüatör Tipi | Elektrik motorlu aktüatör (ör. Samson 3374 serisi) |
| Tahrik Gücü | Yaklaşık 2000–2500 N (aktüatör modeline göre) |
| Kontrol Sinyali | 3-Step (yüzer kontrol), opsiyonel oransal/dijital sinyaller |
| Besleme Gerilimi | 220 V AC / 50 Hz veya 24 V AC / 50 Hz |
Not: Samson 3244-2 DN80 için doğru model seçimi; akışkan tipi, proses şartları, sıcaklık, basınç ve debi değerleri dikkate alınarak yapılmalıdır. Kesin seçimler için Samson teknik katalogları kullanılmalıdır.
