SEP 160 24 VDC Kanatlı Seviye Kontrol Cihazı
SEP 160 24 VDC Kanatlı Seviye Kontrol Cihazı
SEP 160 24 VDC, toz ve granül malzemelerin bulunduğu silo, tank ve haznelerde seviye kontrolü için kullanılan kanatlı tip seviye kontrol cihazıdır. 24 VDC besleme yapısı sayesinde düşük gerilimli kontrol panoları ve otomasyon sistemleriyle uyumludur.
160 mm şaft uzunluğu, IP65 koruma sınıfı, plastik gövde, paslanmaz çelik mil, plastik palet ve 6A 250Vac / 3A 250Vdc kontak yapısı ile minimum veya maksimum seviye algılama uygulamalarında kullanılabilir.
Ürün Açıklaması
SEP 160 24 VDC kanatlı seviye kontrol cihazı, silo içerisindeki toz veya granül malzemenin belirlenen seviyeye ulaşıp ulaşmadığını algılamak için kullanılır. Cihaz içerisindeki düşük hızlı senkron motor, hazne içine uzanan paleti döndürür.
Malzeme seviyesi palet hizasına ulaştığında paletin dönüşü frenlenir ve cihaz içerisindeki kontaklar konum değiştirir. Bu kontak bilgisi; alarm, dolum kontrolü, boşaltım kontrolü, konveyör durdurma veya helezon kontrol sistemlerinde kullanılabilir.
24 VDC/S versiyon, inverter kartlı yapıdadır. Elektronik kart, DC beslemeyi motorun çalışması için uygun yapıya dönüştürür. Bu yapı, klasik DC motorlarda görülebilen fırça aşınması problemine karşı daha uzun ömürlü çalışma avantajı sağlar.
Teknik Özellikler
| Ürün Modeli | SEP 160 24 VDC |
| Ürün Tipi | Kanatlı / paletli seviye kontrol cihazı |
| Kullanım Amacı | Toz ve granül malzemelerde seviye algılama |
| Şaft Uzunluğu | 160 mm / 16 cm |
| Besleme Gerilimi | 24 Vdc ±10% |
| Motor Yapısı | İnverter kart kontrollü senkron motor |
| Güç Tüketimi | 3 VA |
| Koruma Sınıfı | IP65 |
| Elektrik Kontakları | 6A 250Vac / 3A 250Vdc |
| Çalışma Sıcaklığı | -10°C / +60°C |
| Gövde Malzemesi | Plastik gövde |
| Mil Malzemesi | Paslanmaz çelik mil, sızdırmaz bilyalı rulmanlı yapı |
| Palet Malzemesi | Plastik palet |
| Kablo Girişi | 2 adet PG9 kablo rakoru |

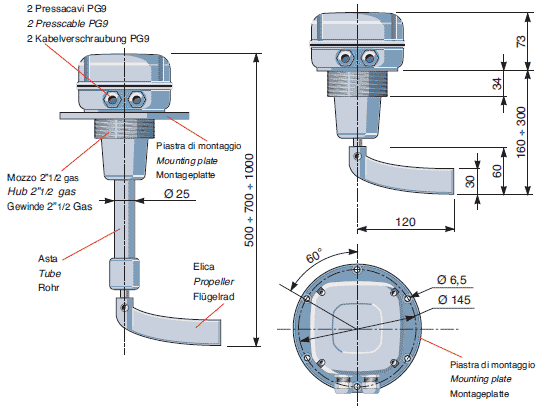

| Proses Bağlantısı | 2”1/2 gas dişli bağlantı veya 6 delikli montaj plakası |
Kullanım Alanları
- Silo seviye kontrol sistemleri
- Toz ve granül malzeme hazneleri
- Plastik granül, yem, tahıl ve benzeri kuru malzeme tankları
- Konveyör ve helezon kontrol sistemleri
- Dolum ve boşaltım kontrol uygulamaları
- 24 VDC kontrol panoları
24 VDC besleme kullanılacaksa sipariş sırasında ürünün SEP 24VDC/S inverterli versiyon olduğu teyit edilmelidir. Malzeme yoğunluğu, silo akış yönü, şaft uzunluğu ve montaj pozisyonu ürün seçiminde birlikte değerlendirilmelidir.
Teknik bilgiler FIAMA SEP serisi teknik dokümanına göre hazırlanmıştır. Uygulama öncesinde besleme gerilimi, montaj tipi ve malzeme özellikleri kontrol edilmelidir.
