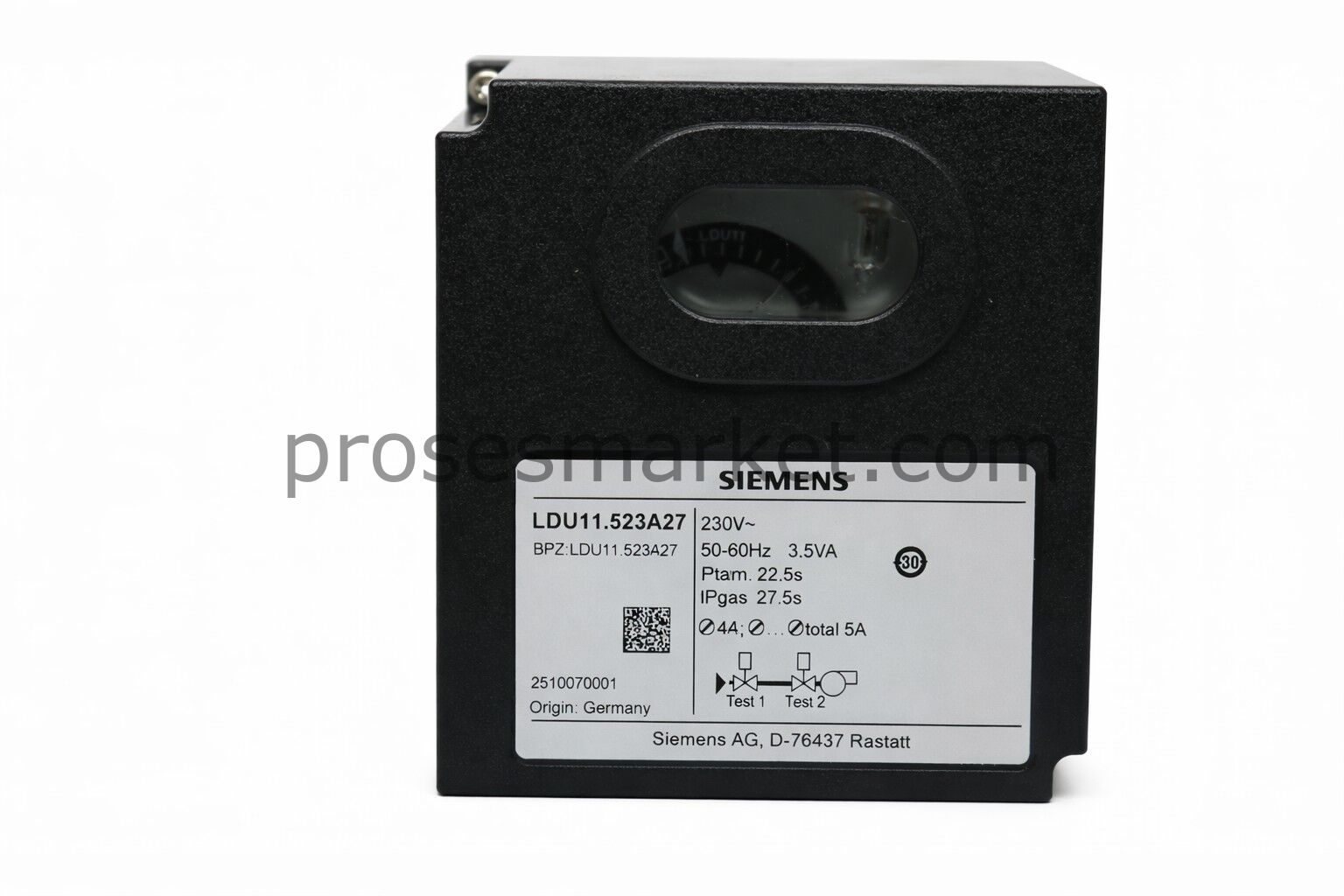

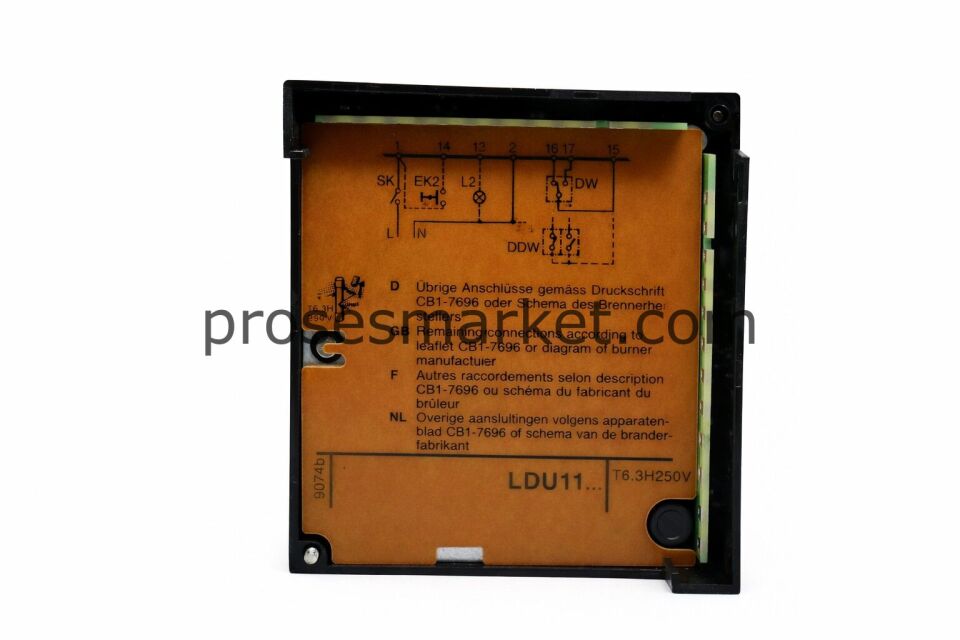

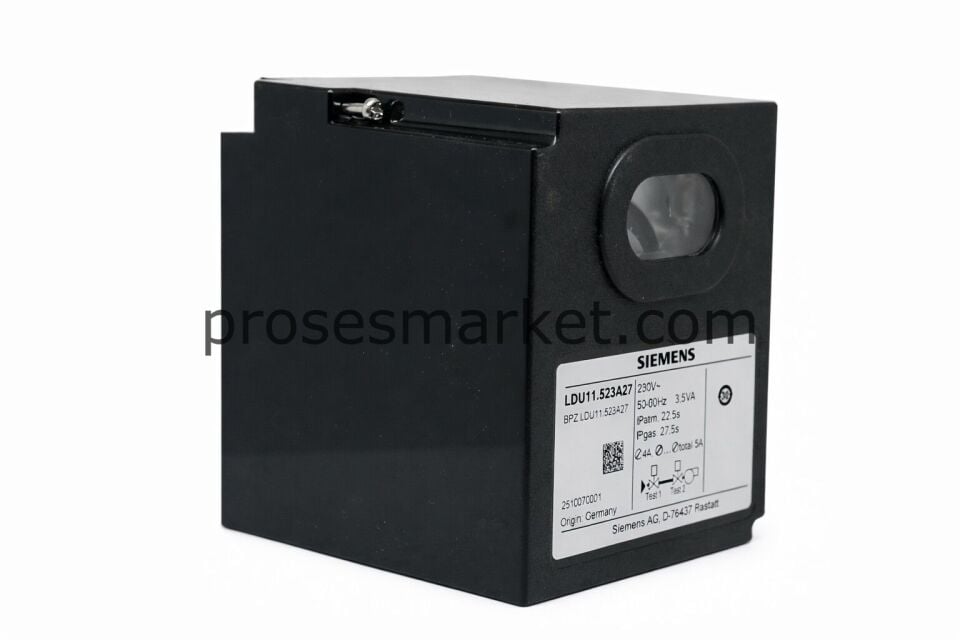

Siemens LDU 11.523 A27 Gaz Valf Sızdırmazlık Kontrol Cihazı
Siemens LDU 11.523 A27, gaz brülörleri ve gazlı cihazlarda kullanılan otomatik gaz valf sızdırmazlık kontrol cihazıdır (valve proving system). Brülör devreye girmeden önce gaz emniyet valflerinin kaçak testini yapar, sızdırmazlık şartları sağlanmadığında brülörün çalışmasına izin vermez. Orta ve büyük kapasiteli, sürekli çalışan gaz veya çift yakıtlı brülörler için uygundur.
Teknik Özellikler
- Cihaz Tipi: Gaz valf sızdırmazlık kontrol cihazı (valve proving system)
- Besleme Gerilimi: AC 220…240 V (–15 / +10 %), 50–60 Hz
- Güç Tüketimi: Test sırasında yaklaşık 3,5 VA, normal çalışmada yaklaşık 2,5 VA
- Brülör Tipi: Orta ve büyük kapasiteli, sürekli çalışan gaz veya çift yakıtlı brülörler
- Fonksiyon: Gaz emniyet valflerinin basınca dayalı otomatik kaçak testi
- Koruma Sınıfı: IP40 (uygun pano / muhafaza içinde montajda)
- Çalışma Sıcaklığı: −20 °C … +60 °C
- Bağıl Nem: < %95 bağıl nem (yoğuşmasız)
- Montaj: Soket tabanına takılan kontrol ünitesi (terminal tabanı hariç)
Avantajları
- Yüksek Emniyet: Brülör devreye girmeden önce gaz emniyet valflerinin kaçak kontrolü ile güvenli işletme.
- Otomatik Kaçak Testi: Her start öncesi veya ön purj süresi içinde otomatik gaz valf sızdırmazlık testi.
- Geniş Uygulama Alanı: Gaz brülörleri, kazanlar, endüstriyel gazlı proses sistemleri ile uyumlu.
- Kolay Entegrasyon: Mevcut brülör otomasyonuna, brülör kontrol röleleriyle birlikte kolay entegrasyon.
- Bakım Kolaylığı: Soket tabanlı yapı sayesinde arıza durumunda cihaz değişimi hızlı ve pratiktir.
Kullanım Alanları
- Gaz brülörlü sıcak su ve buhar kazanları
- Gaz veya çift yakıtlı endüstriyel brülör sistemleri
- Gazla çalışan proses fırınları ve ısıtma sistemleri
- Gaz emniyet valflerinin kaçak kontrolünün zorunlu olduğu tüm sistemler
Siemens LDU 11.523 A27 Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Siemens |
| Model | LDU 11.523 A27 |
| Cihaz Tipi | Gaz valf sızdırmazlık kontrol cihazı (valve proving system) |
| Brülör Kullanım Kapasitesi | Orta ve büyük kapasiteli sürekli çalışan gaz veya çift yakıtlı brülörler |
| Elektriksel Özellikler | |
| Besleme Gerilimi | AC 220…240 V (−15 / +10 %), 50–60 Hz |
| Güç Tüketimi | Test sırasında yaklaşık 3,5 VA Normal çalışma sırasında yaklaşık 2,5 VA |
| Zamanlama ve Fonksiyon | |
| t₃ – Test Bölgesinin Doldurulması | Yaklaşık 5 saniye |
| t₄ – Test Bölgesinin Boşaltılması | Yaklaşık 5 saniye |
| Test Prensibi | Basınç esaslı otomatik gaz valf kaçak testi |
| Kullanım Şekli | Brülör startı öncesi veya yeterli uzunlukta ön purj süresi içinde otomatik test |
| Ortam Koşulları | |
| Çalışma Sıcaklığı | −20 °C … +60 °C |
| Bağıl Nem | < %95 r.h. (yoğuşmasız) |
| Koruma Sınıfı | IP40 (uygun pano / muhafaza montajında) |
| Fiziksel Özellikler | |
| Boyutlar (Yaklaşık) | 103 × 103 × 123 mm (U × G × Y) |
| Ağırlık (Yaklaşık) | 0,9 kg (cihaz, soket hariç) |
| Montaj | Soket tabanına oturtulan kontrol ünitesi (terminal tabanı ayrıca sipariş edilir) |
Not: LDU 11.523 A27 cihazının doğru seçimi ve bağlantısı için, brülör tipi, gaz basınçları, emniyet valfi yapısı ve ilgili standartlar dikkate alınmalıdır. Detaylı bağlantı şemaları ve zaman diyagramları için Siemens resmi teknik dokümanları incelenmelidir.
