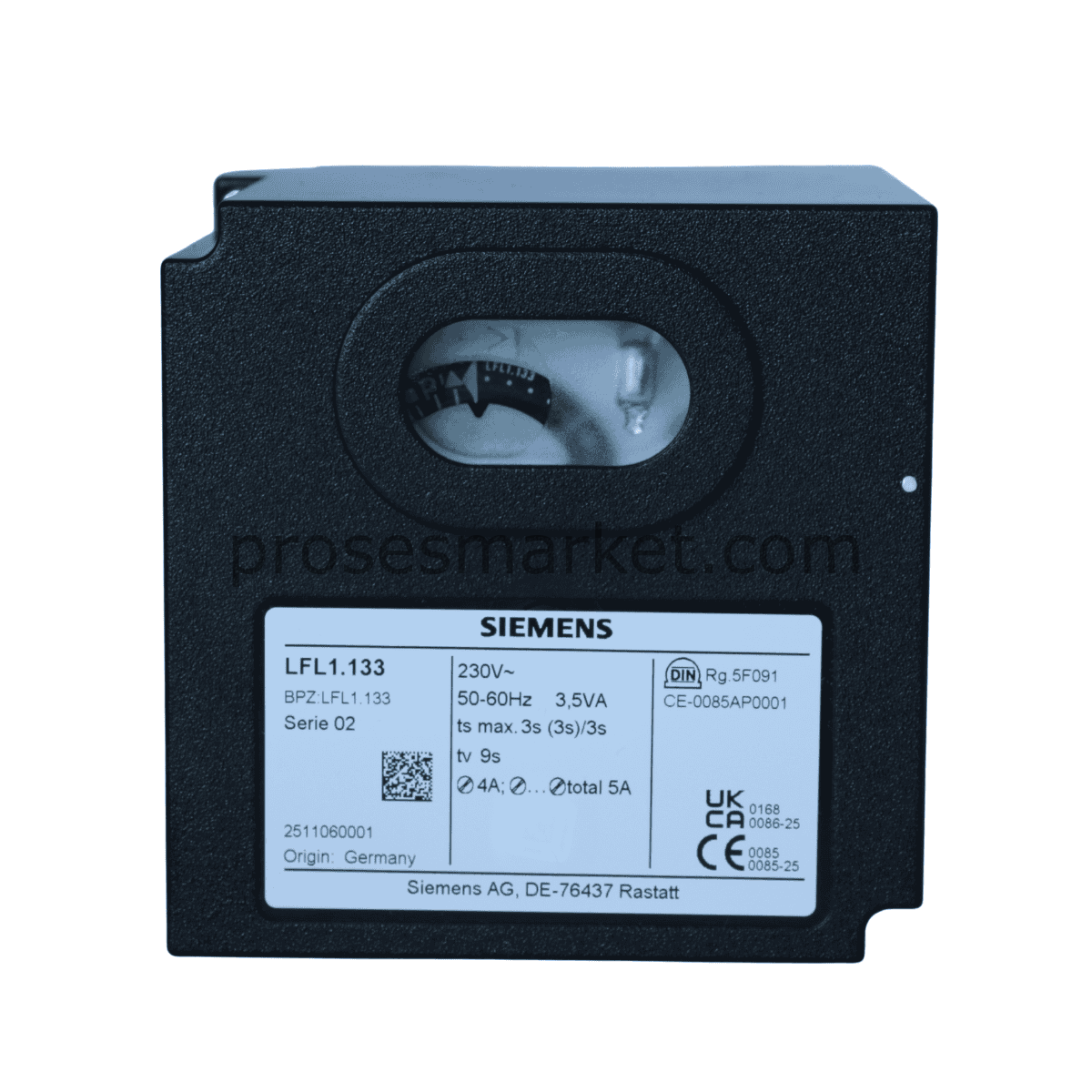

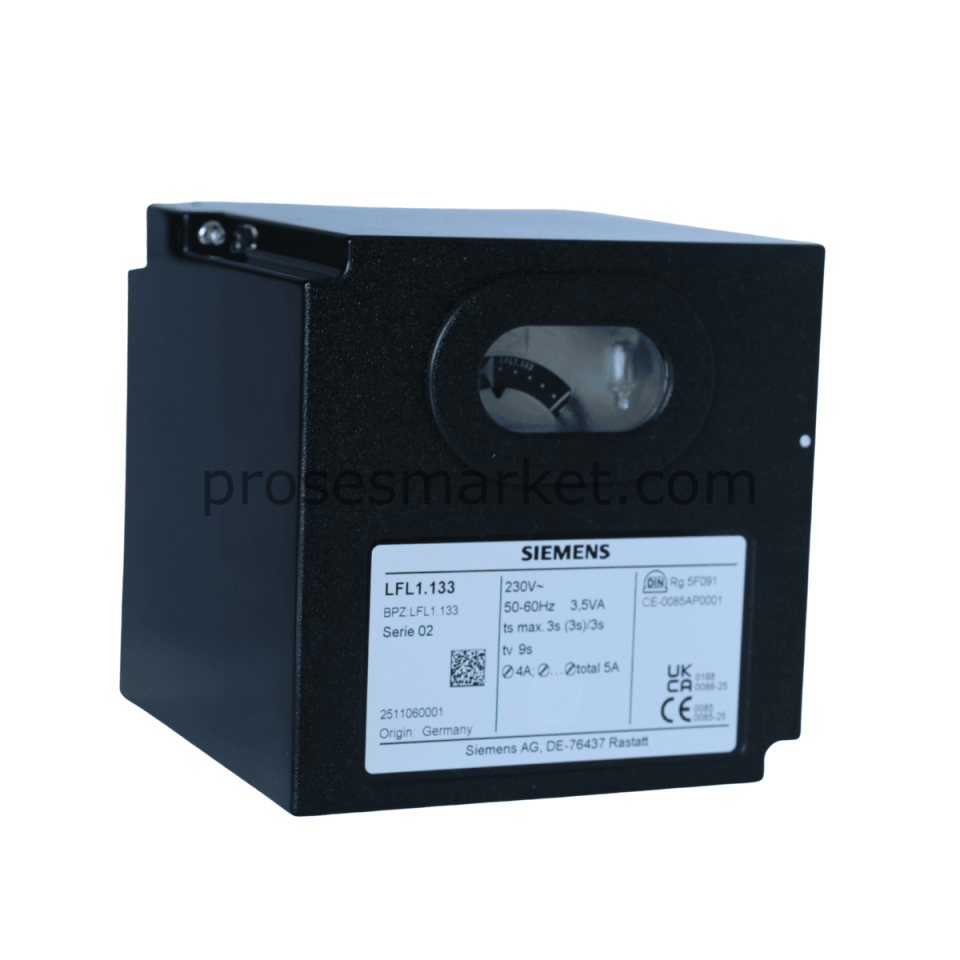

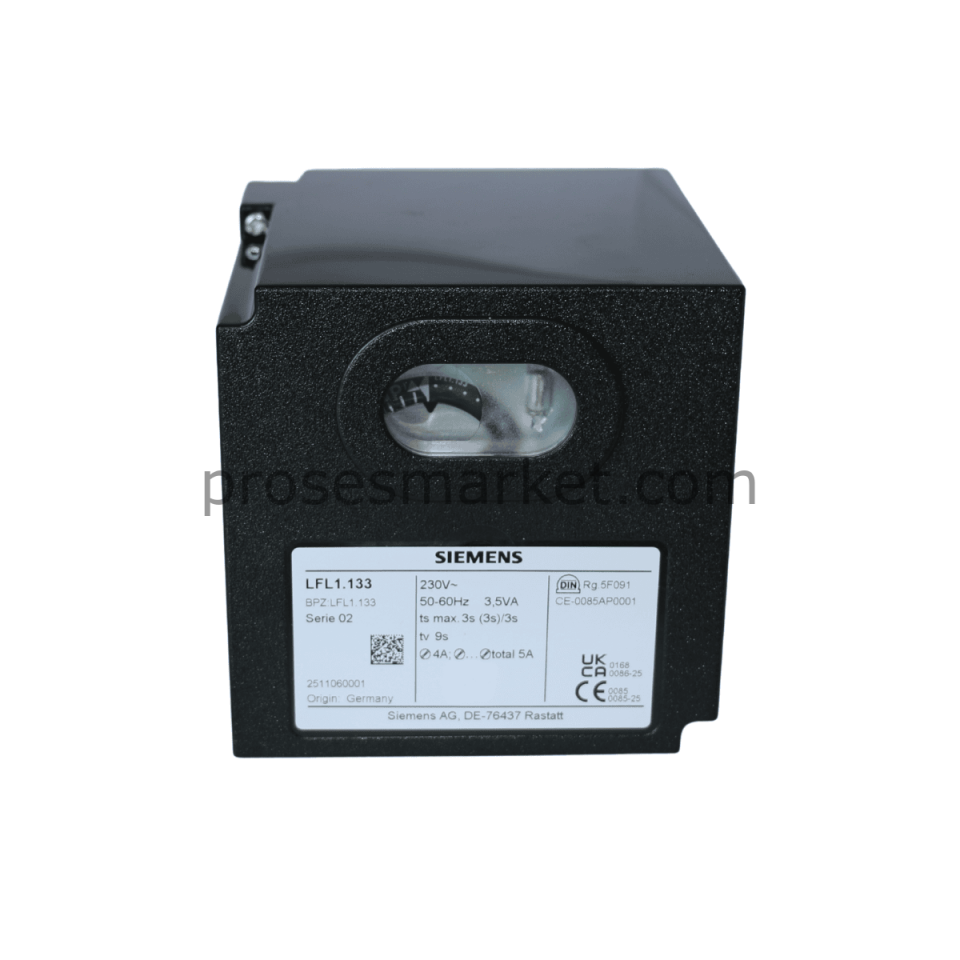

Siemens LFL1.133 Brülör Otomatiği
Siemens LFL1.133 Brülör Otomatiği (Brülör Beyni)
Siemens LFL1.133 brülör otomatiği (sektörde brülör beyni veya Landis LFL1.133 olarak da bilinir), orta ve yüksek kapasiteli üflemeli (fanlı) gaz brülörlerinin güvenli ve tam otomatik kontrolü için tasarlanmıştır. Çok kademeli ya da oransal (modülasyonlu) gaz brülörlerinde kullanılır; direkt ateşlemeli veya kesintili pilot brülörlü uygulamalarda EN 298 uyumlu güvenli alev denetimi ve kararlı çalışma sağlar.
Teknik Özellikler
- Besleme Gerilimi: AC 230 V (–15 / +10 %), 50–60 Hz
- Güç Tüketimi: Yaklaşık 3,5 VA
- Çalışma Tipi: Fasılalı çalışma (intermittent – 24 saat içinde en az bir kontrollü duruş gerektirir)
- Brülör Tipi: Orta ve yüksek kapasiteli üflemeli gaz brülörleri (çok kademeli / oransal)
- Alev Denetimi: UV alev dedektörü (QRA2 / QRA4 / QRA10) veya iyonizasyon probu ile alev gözetimi
- Ön Süpürme Süresi (t₁): 9 saniye (50 Hz)
- Emniyet Süresi (TSA): 3 saniye
- İkinci Emniyet Süresi (t₉): 3 saniye (pilot brülörlü uygulamalarda)
- Hava Klapesi Kontrolü: Kontrollü hava klapesi (checked air damper control)
- Çalışma Sıcaklığı: –20 °C … +60 °C
- Koruma Sınıfı: IP40 (uygun pano montajında)
- Boyutlar / Ağırlık: Yaklaşık 103 × 103 × 123 mm / 1,10 kg
Avantajları
- Hızlı Devreye Girme: 9 saniyelik kısa ön süpürme süresi sayesinde brülör hızla devreye girer; sık dur-kalk yapan sistemler için idealdir.
- Yüksek Güvenlik: TSA = 3 s ve t₉ = 3 s zamanlamaları ile EN 298 uyumlu güvenli ateşleme ve alev denetimi.
- Esnek Alev Denetimi: UV fotosel (QRA serisi) veya iyonizasyon probu ile kullanılabilir.
- Kolay Entegrasyon: Siemens LFL serisi standart taban soketleri (AGM410490550) ile uyumlu; brülör beyni değişimi tak-çıkar yapısıyla hızlıdır.
Kullanım Alanları
- Üflemeli gaz brülörlü endüstriyel kazan sistemleri
- Çok kademeli veya oransal gaz brülör uygulamaları
- Direkt ateşlemeli veya kesintili pilot brülörlü sistemler
- Sabit sıcak hava jeneratörleri (WLE) ve endüstriyel proses ısıtma sistemleri
Siemens LFL1.133 Brülör Otomatiği Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Siemens (Landis & Gyr kökenli seri) |
| Model | LFL1.133 (Seri 01) |
| Ürün Tipi | Brülör otomatiği (brülör beyni / brülör kontrol rölesi) – fasılalı işletim |
| Brülör Tipi | Orta ve yüksek kapasiteli üflemeli gaz brülörleri (çok kademeli / oransal) |
| Ateşleme Yapısı | Direkt ateşlemeli veya kesintili pilot brülörlü uygulamalar |
| Elektriksel ve Zamanlama Özellikleri | |
| Besleme Gerilimi | AC 230 V (–15 / +10 %), 50–60 Hz |
| Güç Tüketimi | Yaklaşık 3,5 VA |
| Çalışma Tipi | Fasılalı çalışma (intermittent operation) |
| Ön Süpürme Süresi (t₁) | 9 saniye (50 Hz) |
| Emniyet Süresi (TSA) | 3 saniye |
| İkinci Emniyet Süresi (t₉) | 3 saniye (kesintili pilot brülörlü uygulamalarda) |
| Alev Denetimi | UV dedektör (QRA2 / QRA4 / QRA10) veya iyonizasyon probu |
| Ortam Koşulları ve Fiziksel Özellikler | |
| Çalışma Sıcaklığı | –20 °C … +60 °C |
| Koruma Sınıfı | IP40 (uygun pano montajında) |
| Boyutlar (U × G × Y) | Yaklaşık 103 × 103 × 123 mm |
| Ağırlık | Yaklaşık 1,10 kg |
Not: Siemens LFL1.133 brülör otomatiği, orta ve yüksek kapasiteli üflemeli gaz brülörlerinin güvenli otomatik kontrolü için tasarlanmıştır. Alev denetimi, ön süpürme ve emniyet fonksiyonları EN 298 standardına uygundur. Detaylı bağlantı şemaları ve zaman diyagramları için sayfadaki Siemens LFL serisi teknik dokümanı incelenmelidir.
Siemens LFL Serisi Brülör Otomatiği Teknik Dokümanı
LFL1 serisi brülör otomatikleri (brülör beyni) için bağlantı şemaları, zaman diyagramları, tip listesi ve emniyet şartlarını içeren resmi Siemens teknik dokümanı. Tüm LFL modelleri için geçerlidir.
