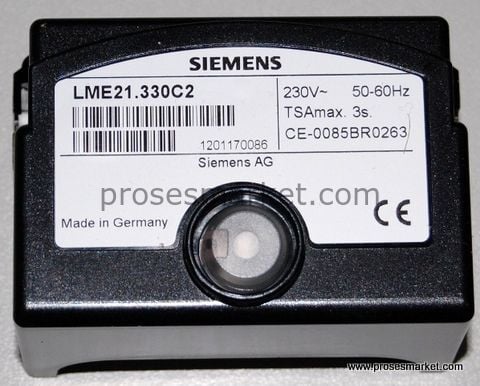

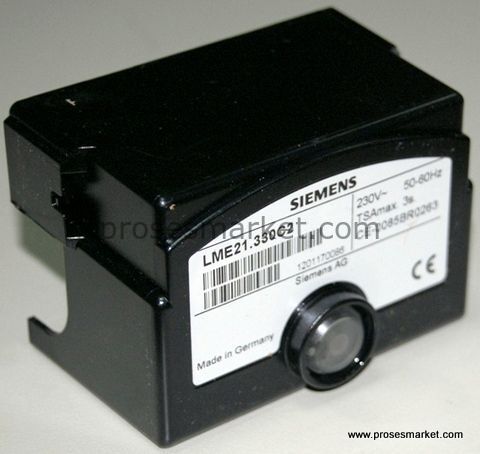

SIEMENS LME 21 330C2
Siemens LME21.330C2 Gaz Brülör Kontrol Ünitesi
Siemens LME21.330C2, 2 kademeli, servo kontrolsüz fanlı gaz brülörleri için tasarlanmış, mikrodenetleyici tabanlı brülör kontrol rölesidir (burner control). Otomatik ön süpürme, ateşleme, alev denetimi ve emniyet kilitlemesi fonksiyonlarını sabit zaman programına göre yürütür. EN 298 ve EN 676’ya uygun, küçük ve orta kapasiteli endüstriyel ve ticari gaz brülörlerinde güvenli işletme sağlar.
Teknik Özellikler
- Cihaz Tipi: Gaz brülör kontrol rölesi (burner control)
- Uygulama: 2 kademeli, servo kontrolsüz, fanlı gaz brülörleri (intermittent çalışma)
- Alev Denetimi: İyonizasyon probu ile alev gözetimi
- Besleme Gerilimi: AC 230 V (–15 / +10 %)
- Şebeke Frekansı: 50…60 Hz (±6 %)
- Güç Tüketimi: Yaklaşık 12 VA
- Ön Süpürme Süresi (t₁): 30 s
- Emniyet Süresi (TSA): 3 s
- Çalışma Modu: Fasılalı çalışma, maksimum 24 saat sürekli çalışmadan sonra kontrollü duruş
- Hava Basınç Kontrolü: Start ve işletme sırasında hava presostat fonksiyon kontrolü (opsiyonel bağlantı ile)
- Koruma Sınıfı: IP40 (uygun montajla)
Avantajları
- Emniyetli Çalışma: Ön süpürme, ateşleme ve alev denetimi sabit zaman programına göre yönetilir; alev kaybında emniyetli kilitleme sağlar.
- Dijital Kontrol: Mikrodenetleyici temelli dijital sinyal işleme sayesinde tekrarlanabilir ve kararlı brülör sekansı.
- Gelişmiş Gösterge: Çok renkli LED ile çalışma durumu ve arıza kodlarının yerinde teşhisi.
- Uzaktan Reset İmkanı: Elektriksel uzaktan reset bağlantısı ile kolay devreye alma ve servis.
- Kolay Montaj: Tak-çıkar (plug-in) tasarım, uygun soket taban ile hızlı değişim ve bakım imkânı sunar.
Kullanım Alanları
- Doğalgaz veya LPG brülörlü sıcak su ve buhar kazanları
- Küçük ve orta kapasiteli endüstriyel gaz brülörleri
- Gaz yakıtlı proses ısıtma ve fırın sistemleri
- EN 676’ya göre otomatik fanlı gaz brülörleri
Siemens LME21.330C2 Ürün Teknik Bilgileri
| Genel Bilgiler | |
|---|---|
| Marka | Siemens |
| Model | LME21.330C2 |
| Ürün Tipi | 2 kademeli gaz brülör kontrol rölesi (servo kontrolsüz) |
| Brülör Tipi | Fanlı gaz brülörleri (EN 676’ya uygun) |
| Elektriksel Özellikler | |
| Besleme Gerilimi | AC 230 V (−15 / +10 %) |
| Şebeke Frekansı | 50…60 Hz (±6 %) |
| Güç Tüketimi | Yaklaşık 12 VA |
| Harici Primer Sigorta | Maks. 10 A gecikmeli (Si tip) |
| Zaman Programı ve Emniyet | |
| tw – Bekleme Süresi (yakl.) | 2,5 s |
| t₁ – Ön Süpürme Süresi (min.) | 30 s |
| t₃ – Ön Ateşleme Süresi (yakl.) | 2 s |
| t₃n – Son Ateşleme Süresi (yakl.) | 2,5 s |
| TSA – Emniyet Süresi (maks.) | 3 s |
| Ortam Koşulları | |
| Çalışma Sıcaklığı | −20…+60 °C |
| Bağıl Nem | < %95 r.h. (yoğuşmasız) |
| Koruma Sınıfı | IP40 (uygun pano / muhafaza montajında) |
| Fiziksel Özellikler | |
| Ağırlık | Yaklaşık 0,16 kg (cihaz) |
| Montaj Tipi | Soket tabanına (plug-in base) takılabilir gövde |
Not: Siemens LME21.330C2 brülör kontrol ünitesinin seçiminde, brülör tipi, gaz cinsi, valf ve fan karakteristikleri ile ilgili yürürlükteki norm ve yönetmelikler mutlaka dikkate alınmalıdır. Ayrıntılı bağlantı şemaları, zaman diyagramları ve güvenlik uyarıları için Siemens’in resmi teknik dokümanları referans alınmalıdır.
