Siemens RWF50.20A9

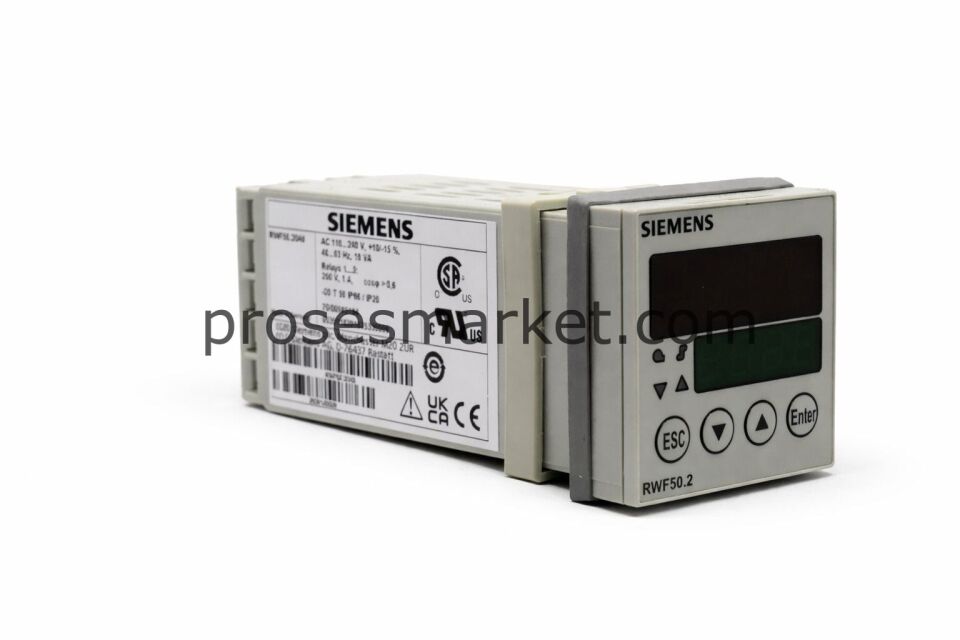

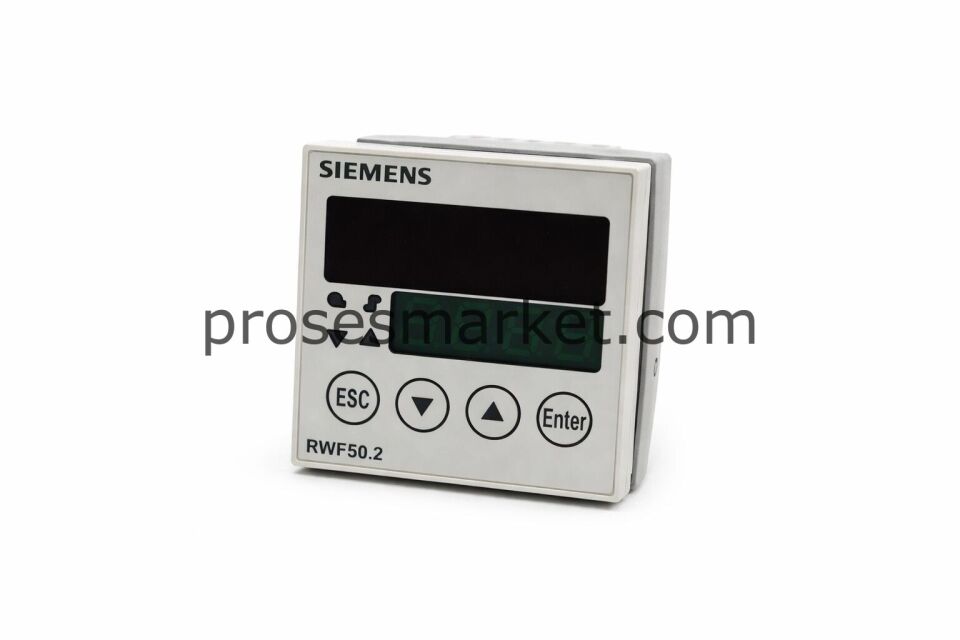

Siemens RWF50.20A9 – Kompakt Üniversal Kontrol Cihazı (RWF50.2 / 3 Pozisyon Çıkış)
Siemens RWF50.20A9, sıvı veya gaz yakıtlı ısıtma tesislerinde ve iklimlendirme uygulamalarında sıcaklık veya basınç kontrolü için tasarlanmış kompakt üniversal kontrol cihazıdır. Bu model, RWF50.2 platformunda 3 pozisyon (AÇIK/KAPALI) kontrol yapısına sahiptir. Harici bir anahtar ile 2 kademeli brülör kontrolü için 2 pozisyonlu çalışma düzenine dönüştürülebilir. Cihazda gerçek değer (kırmızı) ve ayar değeri (yeşil) için iki ayrı 4 haneli gösterge bulunur.
Teknik Özellikler
- Ürün no / model: RWF50.20A9 – 3 pozisyon çıkışlı temel versiyon (tekli ambalaj)
- Kullanım amacı: Isıtma tesislerinde sıcaklık / basınç kontrolü; modülasyonlu veya çok kademeli brülörler
- Regülatör yapıları: P / PI / PD / PID
- Tarama süresi: 250 ms
- Güç beslemesi: AC 110…240 V (+10 / -15%), 48…63 Hz
- Güç tüketimi: Maks. 20 VA
- Veri yedekleme: EEPROM
- Elektrik bağlantısı: Arka tarafta vidalı klemensler (0,25…1,5 mm² ince telli)
- Koruma derecesi: Ön taraf IP66, arka taraf IP20

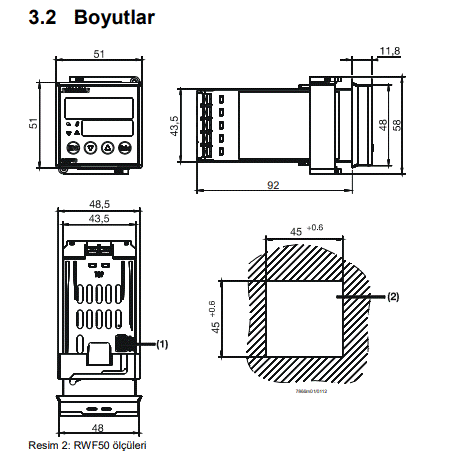

- Montaj derinliği: 92 mm

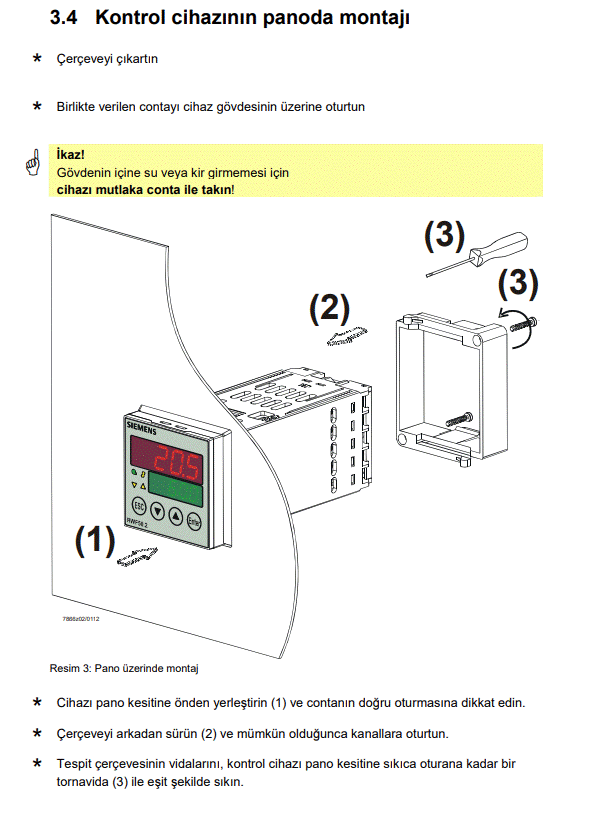

- Boyut bilgisi: 48×48 panel tipi kontrol cihazı gövdesi
- İşletme ortamı: -20…+50 °C, ≤%95 bağıl nem (yoğuşma/buzlanma/su girişine izin verilmez)
Girişler
- Analog giriş (InP1 – üniversal): direnç termometresi (2 telli / 3 telli), akım girişi DC 0…20 mA / 4…20 mA, gerilim girişi DC 0…5 V / 1…5 V / 0…10 V
- İkili giriş: Gerilimsiz kontak (konfigüre edilebilir fonksiyonlar)

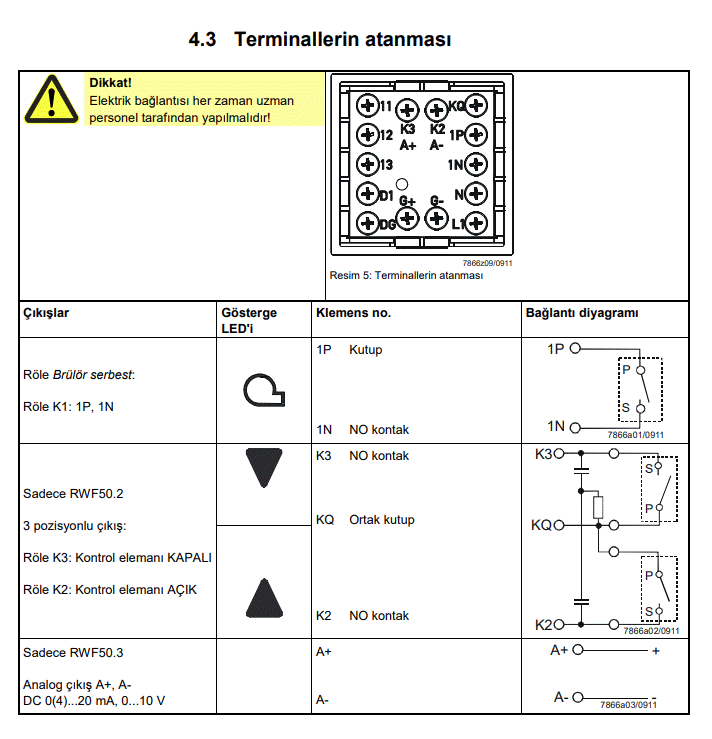

Çıkışlar
- K1 Rölesi: Brülör serbest (1P, 1N – NO kontak)
- K2 Rölesi: 3 pozisyon çıkış – Kontrol elemanı AÇIK
- K3 Rölesi: 3 pozisyon çıkış – Kontrol elemanı KAPALI
- Röle kontak gücü: cosφ > 0,6 ve AC 250 V’ta maks. 1 A
Avantajları
- Kompakt 48×48 sınıfı: Pano içi uygulamalarda yer tasarrufu sağlar.
- Üniversal analog giriş: Farklı sensör/sinyal tipleriyle aynı cihaz üzerinden esnek entegrasyon.
- Brülör uygulamasına uygun: Brülör serbest + 3 pozisyon çıkış yapısı ile pratik start zinciri entegrasyonu.

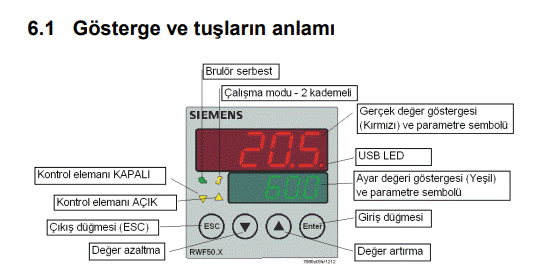

- Çift gösterge: Gerçek değer (kırmızı) ve ayar değeri (yeşil) aynı anda izlenir.
- Endüstriyel dayanım: Ön panel IP66; sahada kullanım için güçlü koruma.
Kullanım Alanları
- Gaz / sıvı yakıtlı brülör sistemleri (kazan, fırın, proses ısıtma)
- Isıtma tesislerinde sıcaklık kontrolü
- Uygun transmitter ile basınç kontrol uygulamaları
- Modernizasyon projeleri ve OEM pano uygulamaları
Siemens RWF50.20A9 Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Siemens |
| Model | RWF50.20A9 |
| Cihaz Tipi | RWF50.2 – 3 pozisyon çıkışlı temel versiyon |
| Elektriksel Veriler | |
| Besleme | AC 110…240 V (+10 / -15%), 48…63 Hz |
| Güç Tüketimi | Maks. 20 VA |
| Bağlantı Tipi | Arka vidalı klemensler (0,25…1,5 mm² ince telli), sıkma torku 0,5 Nm |
| Giriş / Çıkış | |
| Analog Giriş | InP1 üniversal (direnç termometresi / DC 0…20 mA, 4…20 mA / DC 0…5 V, 1…5 V, 0…10 V) |
| Röle Çıkışları | K1 brülör serbest, K2 kontrol elemanı AÇIK, K3 kontrol elemanı KAPALI (AC 250 V maks. 1 A, cosφ > 0,6) |
| Mekanik & Çevre | |
| Koruma Derecesi | Ön IP66, Arka IP20 |
| Montaj Derinliği | 92 mm |
| İşletme Koşulları | -20…+50 °C, ≤%95 bağıl nem (yoğuşma/buzlanma/su girişi olmadan) |
Not: RWF50.20A9, RWF50 serisinde 3 pozisyon çıkışlı (RWF50.2) temel versiyondur. Analog çıkışla sürekli modülasyon gerektiren uygulamalar için RWF50.3 (analog çıkışlı) versiyonlar değerlendirilmelidir. Nihai seçim ve devreye alma; proses değişkeni, giriş tipi, brülör otomasyon senaryosu ve saha koşullarına göre yapılmalıdır.
