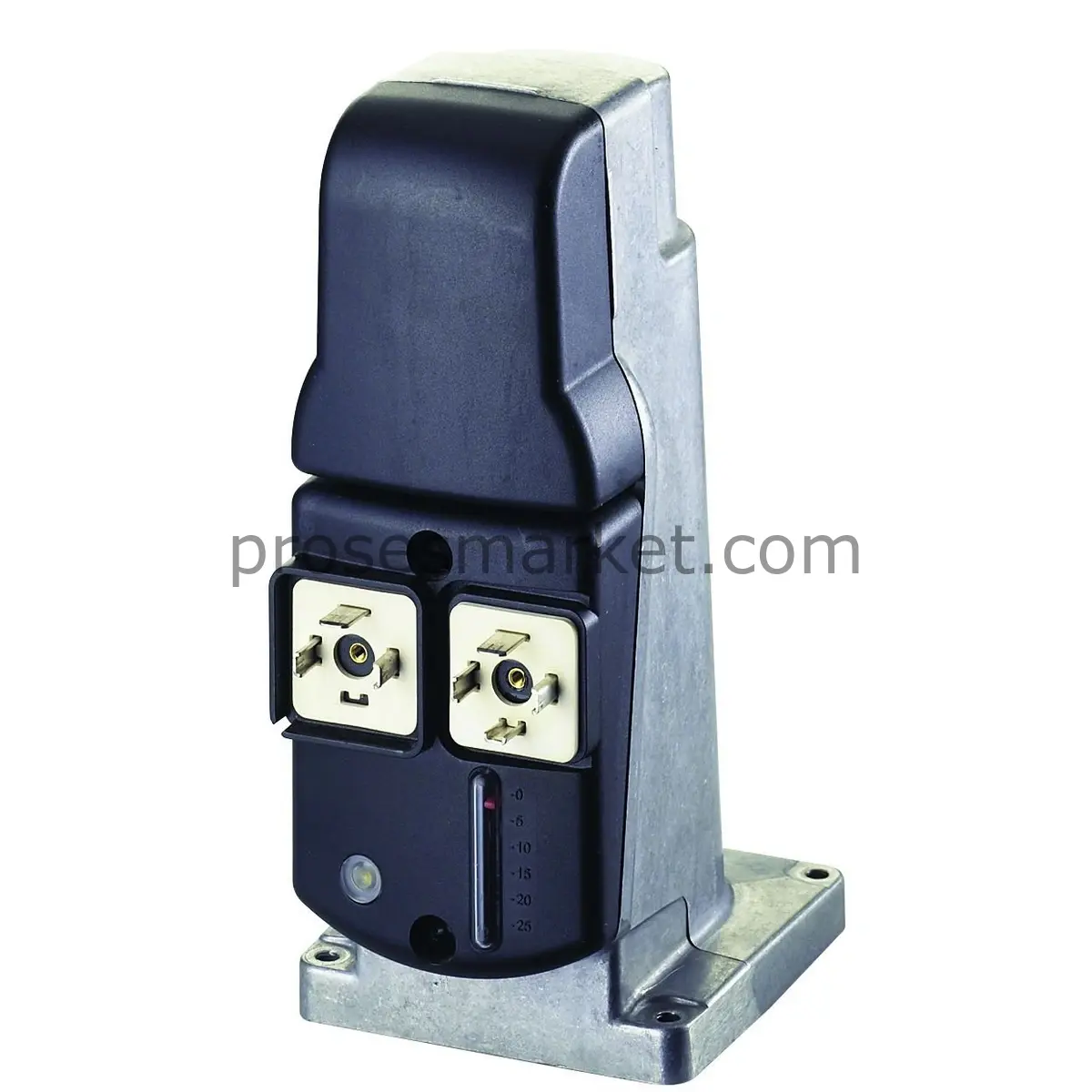

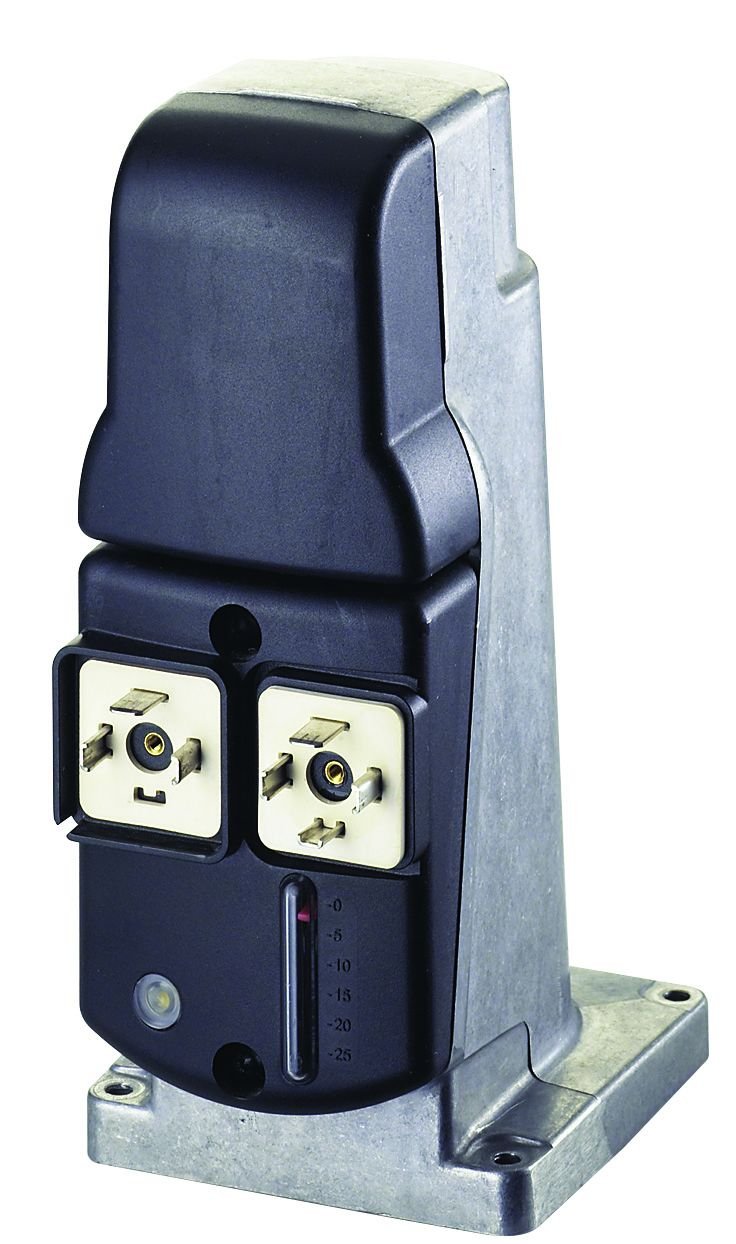

Skp15.001E2 Vana Motoru
Siemens SKP15.001E2 Elektrohidrolik Gaz Vana Aktüatörü
Siemens SKP15.001E2, Siemens VG…, VGD…, VR… ve VLF… serisi gaz vanaları ile birlikte kullanılan, elektrohidrolik, 1 kademeli (aç/kapa) gaz vana aktüatörüdür. Yavaş açma – hızlı kapama karakteristiği ile gaz yakma sistemlerinde güvenli devreye alma sağlar. SKP15.001E2’nin öne çıkan farkı, vana tamamen kapalı konumu için ayarlı kapalı konum limit şalteri (end switch) içermesidir.
Teknik Özellikler
- Cihaz Tipi: Elektrohidrolik gaz vana aktüatörü
- Çalışma Şekli: 1 kademeli aç/kapa (on/off) – emniyet kapama fonksiyonlu
- Açma / Kapama: Yavaş açma, güç kesilince hızlı kapama
- Kapalı Konum Limit Şalteri: Var (fabrikada “vana tamamen kapalı” konumuna ayarlı)
- Uygun Vanalar: VGG…, VGF…, VGH…, VGD2…, VGD4…, VRF…, VRH…, VLF…
- Uygun Akışkan: Gaz aileleri I…III ve hava
- Besleme Gerilimi: AC 220…240 V
- Şebeke Frekansı: 50…60 Hz
- Güç Tüketimi: Maks. 13,5 VA
- Tam Strok Açma Süresi: 6…10 saniye (vana nominal ölçüsüne bağlı; 0 °C altında uzayabilir)
- Kapatma Süresi: < 0,8 saniye (güç kesilmesi durumunda)
- Açma Hızı: Yaklaşık 2 mm/s (düşük ortam sıcaklığında ısıtıcı ile desteklenebilir)
- Maksimum Strok: 26 mm (vana tarafından sınırlandırılır)
- Koruma Sınıfı: IP54 (uygun montaj ve bağlantı ile)
Avantajları
- Emniyet Odaklı: Güç kesildiğinde hızlı kapanma ile gaz akışı kısa sürede kesilir.
- Kontrollü Devreye Alma: Yavaş açma davranışı, brülör ilk ateşleme koşullarında daha stabil çalışma sağlar.
- Limit Şalterli Tasarım: Kapalı konum geri bildirimiyle otomasyon ve emniyet mantığına uygun entegrasyon.
- Geniş Uyum: Siemens’in yaygın VG/VGD/VR/VLF vana gövdeleriyle modüler kullanım.
- Zorlu Şartlara Uygun: Endüstriyel yanma sistemlerinde yaygın kullanım senaryolarına göre tasarım.
Kullanım Alanları
- Fanlı gaz brülörleri (endüstriyel ve ticari)
- Sıcak su ve buhar kazanları
- Endüstriyel fırın ve proses ısıtma uygulamaları
- Otomatik gaz yakma ve emniyet kapama sistemleri
Teknik Bilgiler
| Genel Bilgiler | |
| Marka | Siemens |
| Model | SKP15.001E2 |
| Çalışma Şekli | Aç / Kapa (1 kademeli) |
| Kapalı Konum Limit Şalteri | Var – “vana tamamen kapalı” konumuna ayarlı |
| Elektriksel Özellikler | |
| Besleme Gerilimi | AC 220…240 V (−15 / +10 %) |
| Şebeke Frekansı | 50…60 Hz (±6 %) |
| Güç Tüketimi | Maks. 13,5 VA |
| Çalışma ve Performans | |
| Tam Strok Açma Süresi | 6…10 s (vana nominal ölçüsüne bağlı; 0 °C altında uzayabilir) |
| Açma Hızı | Yaklaşık 2 mm/s |
| Kapatma Süresi | < 0,8 s (güç kesilmesi durumunda) |
| Maksimum Strok | 26 mm (vana tarafından sınırlandırılır) |
| Montaj ve Koruma | |
| Koruma Sınıfı | IP54 (uygun bağlantı ile) |
| Montaj Pozisyonu | Diyaframlar dik konumda olacak şekilde montaj |
| Ağırlık | Yaklaşık 1,1 kg |
| Ortam Koşulları | |
| Çalışma Sıcaklığı | -10…+60 °C (0 °C altında açma süresi uzayabilir) |
| Bağıl Nem | < %95 (yoğuşma ve buzlanma olmamalı) |
| Test Koşulları | |
| İzin Verilen Test Basıncı | 1000 mbar |
| İzin Verilen Negatif Basınç | 200 mbar |
Not: SKP15.001E2 seçimi yapılırken kullanılacak vana gövdesi, gaz türü ve hat basıncı birlikte değerlendirilmelidir. Montaj ve devreye alma işlemlerinde Siemens’in resmi teknik dokümanları esas alınmalıdır.
