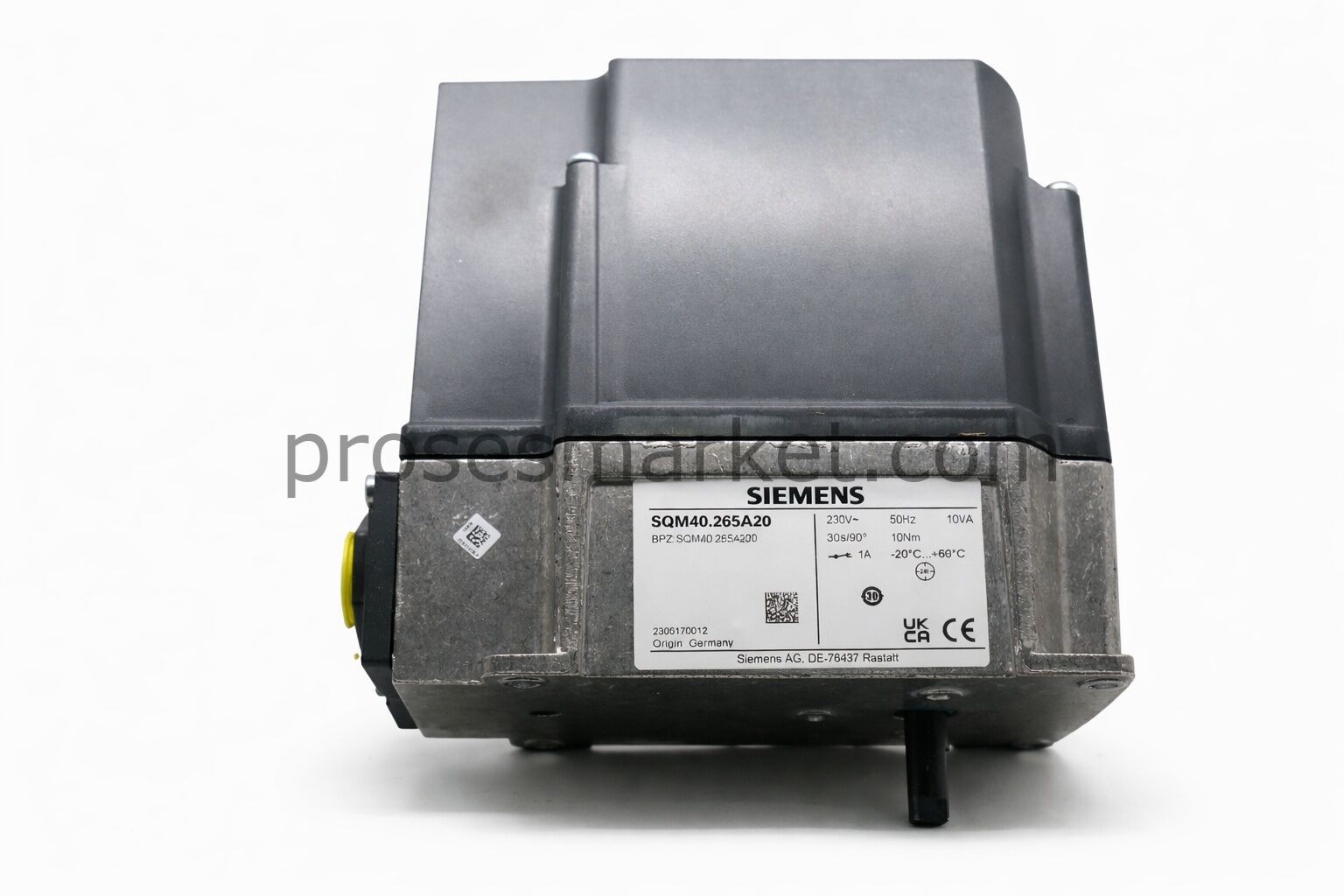

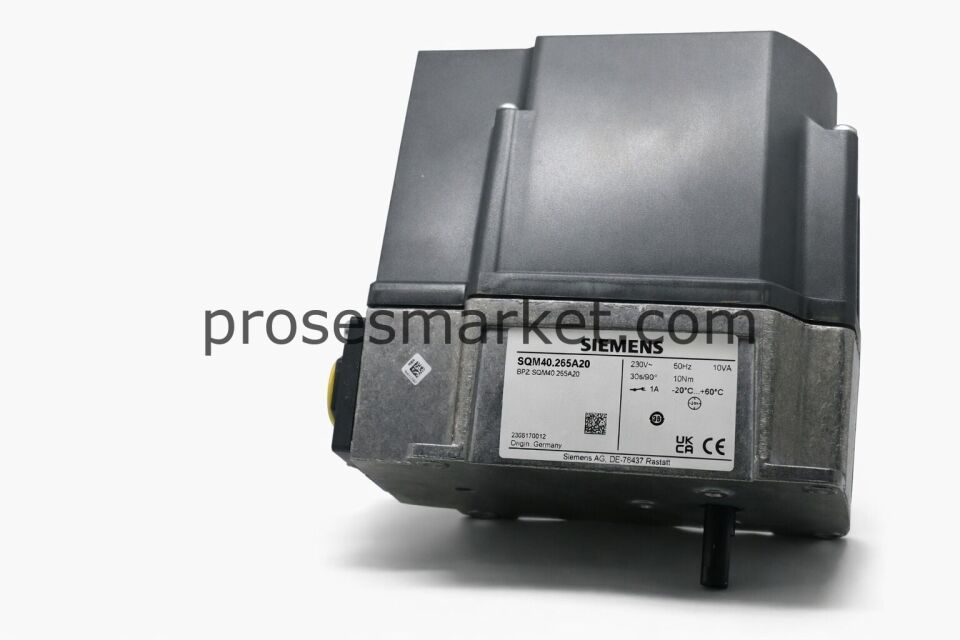

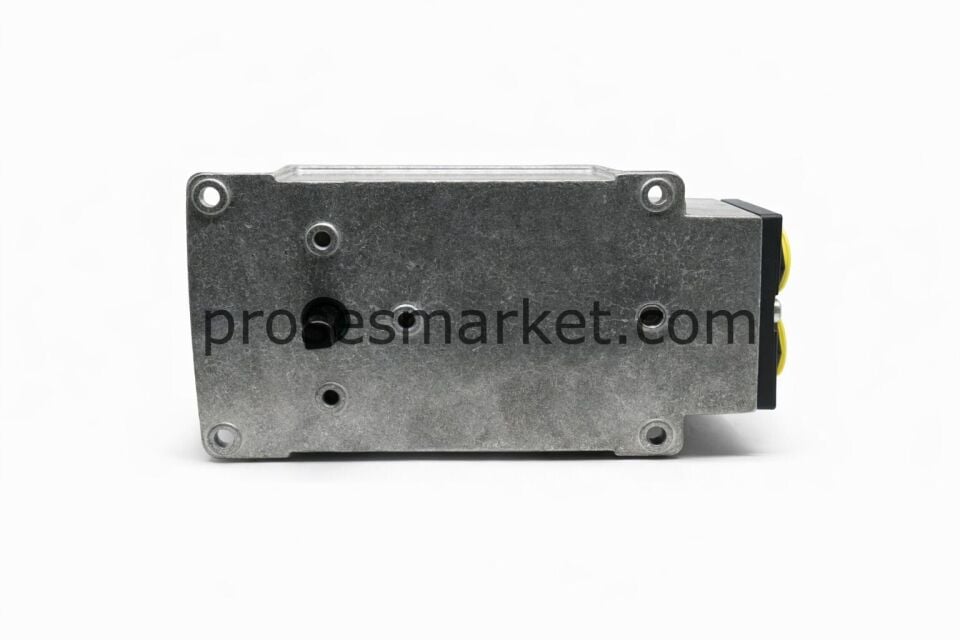

Siemens SQM40.265A20 Brülör Servomotor
Siemens SQM40.265A20, gaz ve sıvı yakıtlı brülörlerde hava ve gaz damperlerinin güvenilir konumlandırılması için kullanılan endüstriyel bir brülör servomotorudur. 10 Nm nominal tork ve 90° / 30 s çalışma karakteristiği ile klasik brülör otomasyonlarında kararlı ve tekrarlanabilir kontrol sağlar.
Teknik Özellikler
- Nominal Tork: 10 Nm
- Dönme Açısı: 0…90°
- Çalışma Süresi: 30 saniye / 90°
- Kontrol Tipi: 3-nokta (Aç / Kapa – Floating control)
- Besleme Gerilimi: AC 220–230 V, 50–60 Hz
- Güç Tüketimi: Yaklaşık 10 VA
- Mil Tipi: 10 mm “D” tip mil
- Kam Mekanizması: Ayarlanabilir mekanik kamlar
- Koruma Sınıfı: IP66 / NEMA 4
- Çalışma Sıcaklığı: −20…+60 °C
- Montaj: Her pozisyonda montaja uygun
Avantajları
- Yüksek tork kapasitesi: 10 Nm tork ile orta ve yüksek kapasiteli brülörlerde güvenli damper kontrolü sağlar.
- Klasik kontrol uyumluluğu: Aç/Kapa – 3 nokta kontrol yapısı sayesinde yaygın brülör kontrol sistemleriyle uyumludur.
- Dayanıklı gövde: IP66 koruma sınıfı ile zorlu endüstriyel ortamlara uygundur.
- Hassas mekanik ayar: Ayarlanabilir kam sistemi ile minimum ve maksimum konumlar net şekilde ayarlanabilir.
Kullanım Alanları
- Gaz ve sıvı yakıtlı endüstriyel brülörler
- Hava ve gaz damperlerinin konum kontrolü
- Endüstriyel kazan ve sıcak hava jeneratörleri
- Fırın ve kurutma sistemleri
- Kelebek vana ve klape uygulamaları
Siemens SQM40.265A20 Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Siemens |
| Model | SQM40.265A20 |
| Tip | Brülör servomotoru |
| Mekanik Özellikler | |
| Nominal Tork | 10 Nm |
| Dönme Açısı | 0…90° |
| Mil | 10 mm D-tip |
| Elektriksel Özellikler | |
| Besleme | AC 230 V |
| Kontrol Tipi | 3-nokta / Aç-Kapa |
| Ortam Koşulları | |
| Koruma Sınıfı | IP66 / NEMA 4 |
| Çalışma Sıcaklığı | −20…+60 °C |
Bu sayfada yer alan teknik bilgiler, ürünün genel özelliklerini tanıtmak amacıyla hazırlanmıştır. Belirtilen değerler; uygulama, sistem konfigürasyonu ve saha koşullarına bağlı olarak değişiklik gösterebilir.
Ürün seçimi, montajı ve devreye alma işlemlerinde üretici tarafından yayımlanan güncel teknik dokümanlar ve kullanım kılavuzları esas alınmalıdır.
Bu içerik bağlayıcı bir teknik doküman niteliği taşımamakta olup bilgilendirme amacıyla sunulmaktadır.
Siemens SQM40.265A20 Klape / Vana Motoru – Teknik Doküman Görselleri
Aşağıdaki görseller; model seçim tabloları, motor dönüş yönü, elektrik bağlantı şeması, kam & limit anahtarı diyagramı ve mekanik ölçüleri içermektedir. Görseller teknik referans amaçlıdır.
SQM40.265A20 – Seçim Tablosu 1
Tork, çalışma süresi, dönme açısı ve besleme gerilimi kombinasyonlarına göre SQM40 serisi için temel tip seçimini gösteren tablo. Proje şartlarına göre uygun varyant belirlemede referans olarak kullanılır.

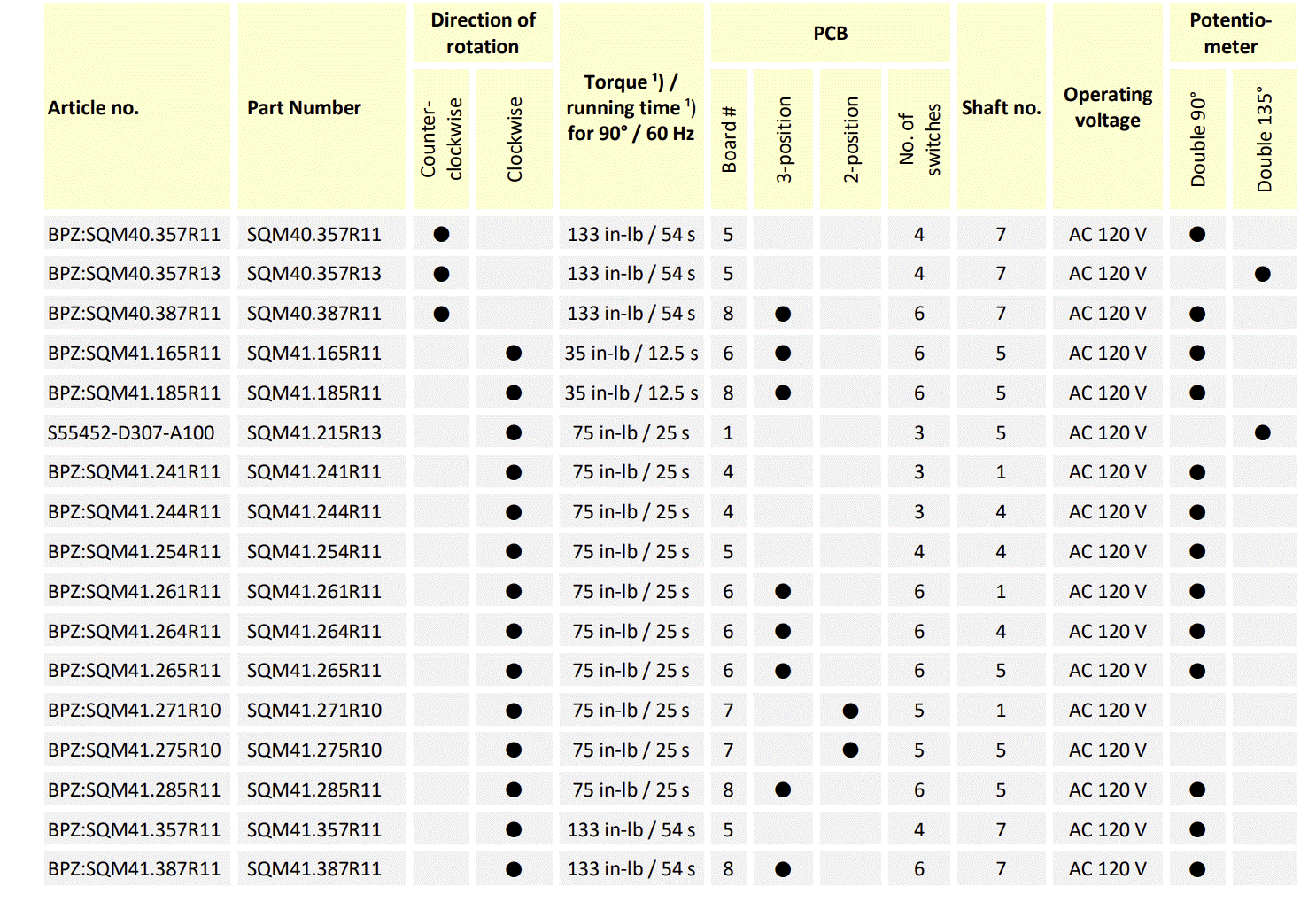

SQM40.265A20 – Seçim Tablosu 2
Farklı uygulamalar için SQM40 serisindeki alternatif konfigürasyonları ve temel teknik kombinasyonları gösteren seçim tablosu. Ürün kodu/opsiyon uyumluluğu için teknik doküman ile birlikte değerlendirilmelidir.
SQM40.265A20 – Motor Dönüş Yönü
Aktüatörün dönüş yönü ile klape/kelebek vana milinin açma–kapama yönleri arasındaki ilişkiyi gösteren diyagram. Montaj ve ilk devreye alma sırasında klape yönlerinin doğru olduğundan emin olmak için kullanılır.

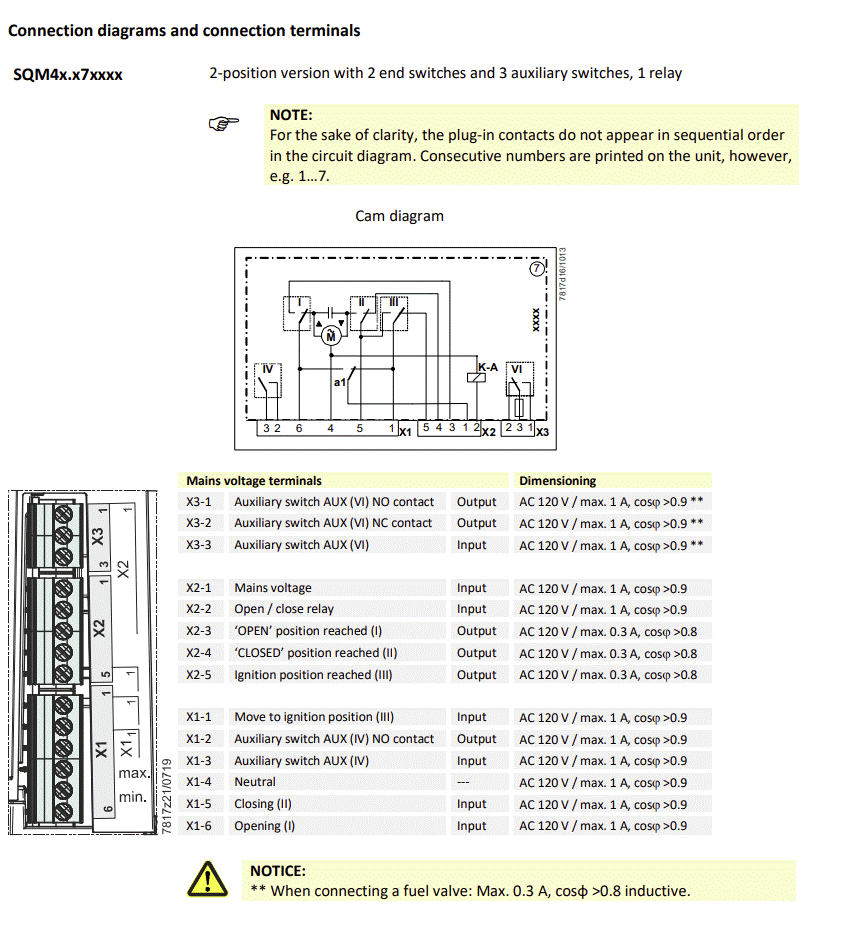

SQM40.265A20 – Elektrik Bağlantı Şeması (Örnek)
Besleme gerilimi ve 3-nokta (Aç/Kapa – floating control) kontrol mantığına göre klemens bağlantı düzenini gösteren şemadır. Uygulamada, cihaz tip etiketi ve resmî Siemens bağlantı şeması esas alınarak bağlantı yapılmalıdır.

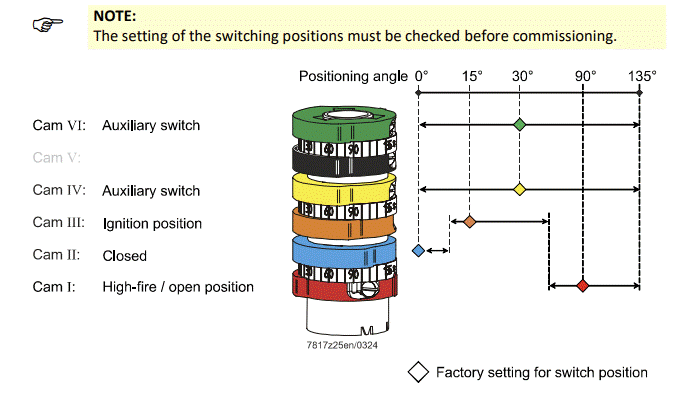

SQM40.265A20 – Kam ve Limit Anahtarı Diyagramı
Ayarlanabilir kamlar üzerinden minimum, maksimum ve ara pozisyonların nasıl tanımlandığını ve bu pozisyonlara karşılık gelen limit anahtarlarının çalışma karakteristiğini gösteren diyagramdır. Low-fire, high-fire ve purge gibi konumlar uygulamaya göre bu kamlar ile ayarlanır.
SQM40.265A20 – Mekanik Ölçüler (Boyutlar)
Montaj delikleri, şaft boyutları ve genel dış ölçüler aşağıdaki çizimde gösterilmektedir. Brülör veya kelebek vana bağlantı elemanlarını seçmeden önce ölçülerin uyumluluğu mutlaka kontrol edilmelidir.
