SIEMENS SQM41.245A21

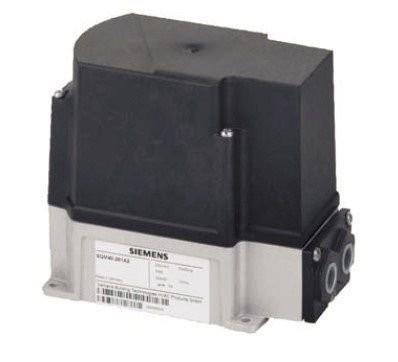

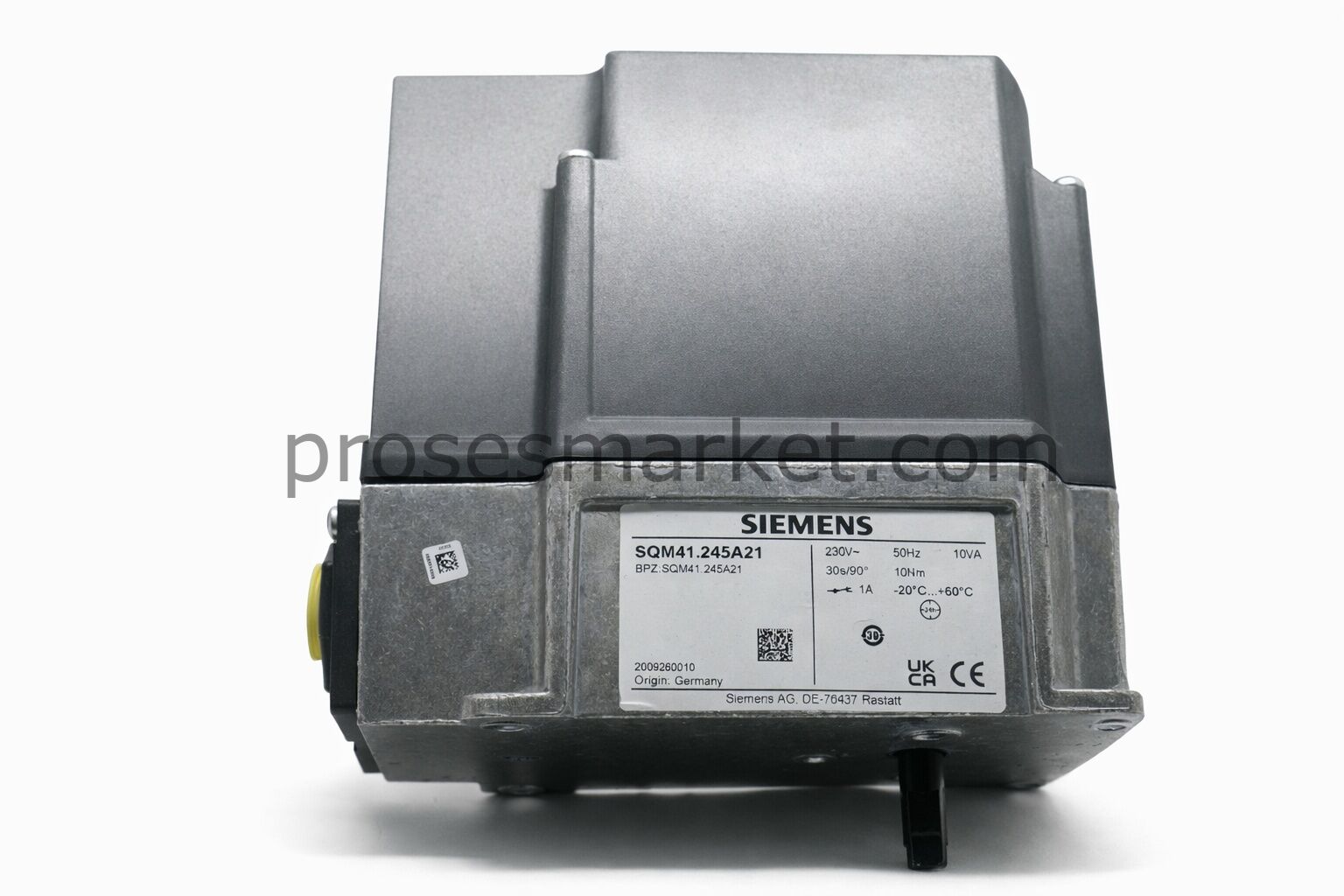

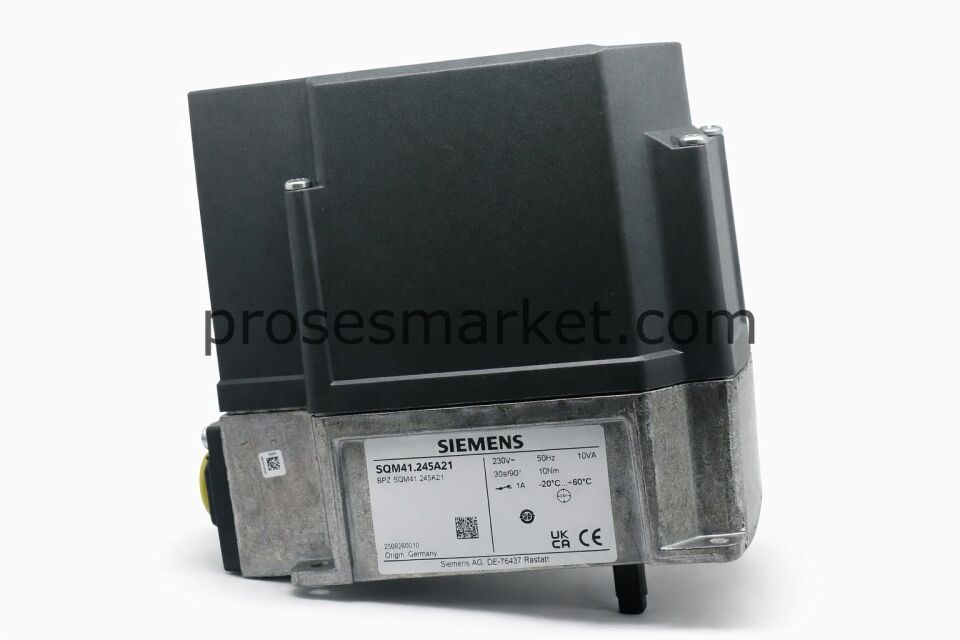

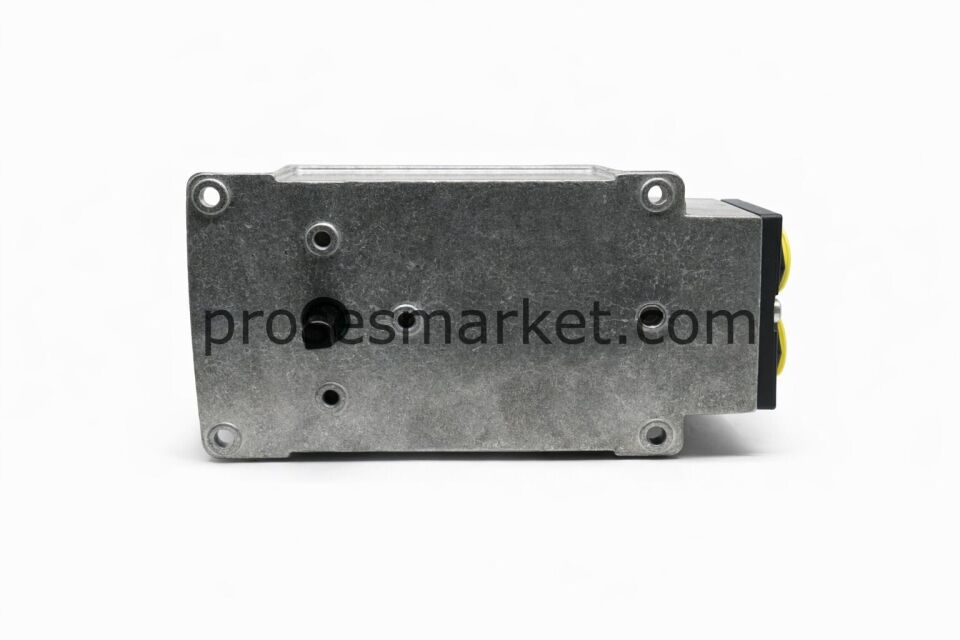

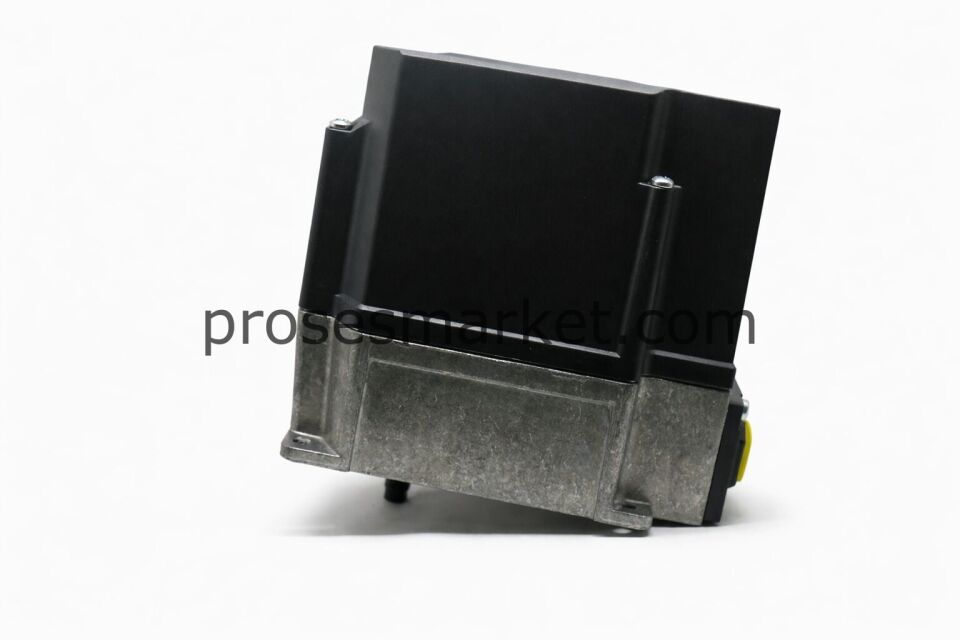

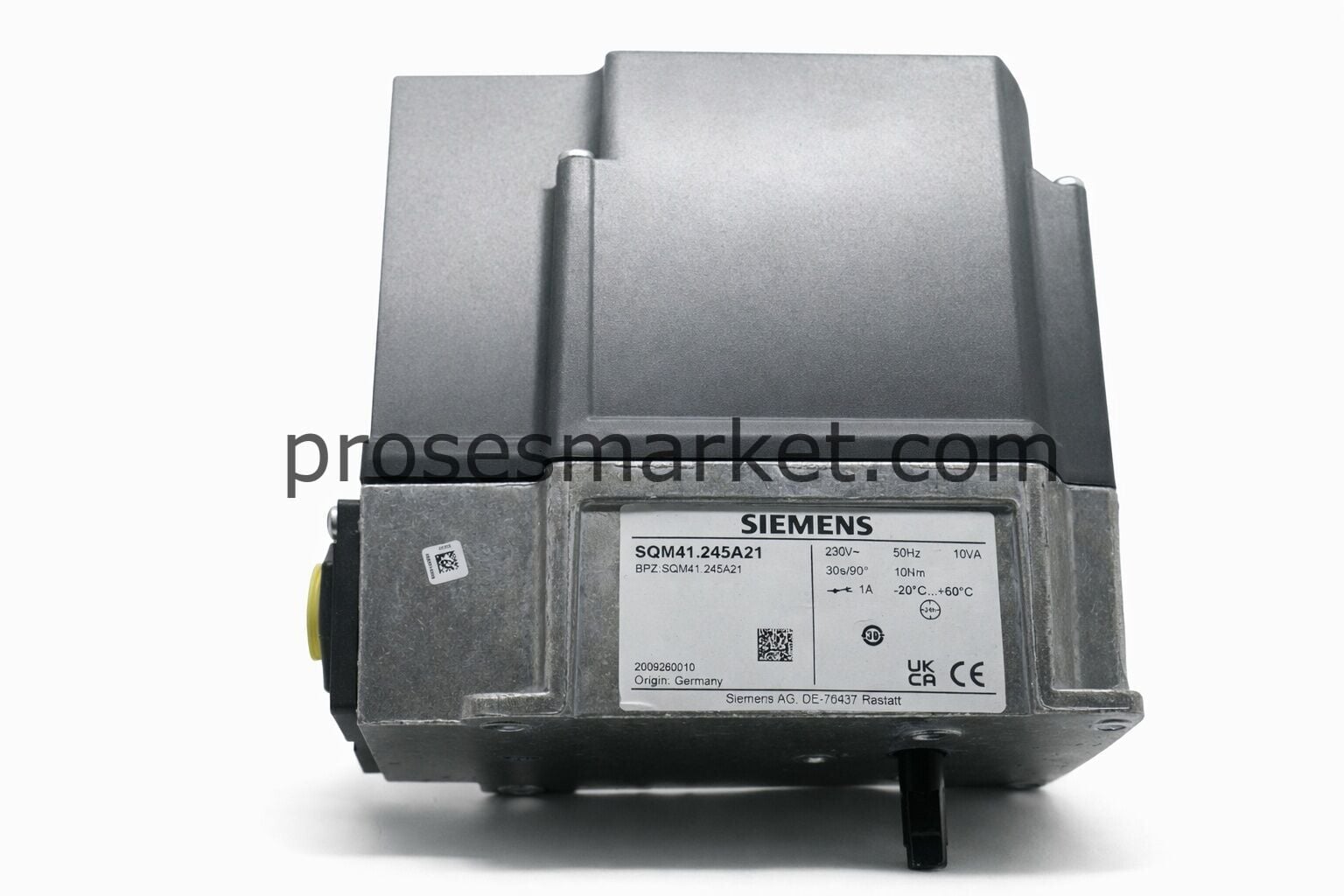

Siemens SQM41.245A21 Oransal Brülör Servomotor (Hava / Gaz Klape Aktüatörü)
Siemens SQM41.245A21, orta ve yüksek kapasiteli yağ ve gaz brülörlerinde hava ve gaz damperlerinin hassas ve oransal kontrolü için tasarlanmış, elektromotorlu servomotor / aktüatördür. 10 Nm torku, 90° / 30 s çalışma süresi ve 230 V AC beslemesi ile brülörlerde yük bağımlı hava ve gaz debisi kontrolünü güvenli ve kararlı şekilde sağlar.
Teknik Özellikler
- Tork: 10 Nm (nominal)
- Dönme Açısı: 90° (aktüatör milinden bakıldığında saat yönünde)
- Çalışma Süresi: 30 saniye / 90°
- Besleme Gerilimi: AC 230 V, 50–60 Hz
- Güç Tüketimi: Yaklaşık 10 VA
- Kontrol Tipi: Oransal / modülasyonlu, analog kontrol girişlerine uygun elektronik versiyon
- Kontrol Sinyali: 0–135 Ω, 4–20 mA, 2–10 V DC ile uyumlu (uygun kontrol cihazları ile)
- Mil Tipi: 10 mm “D” tip mil
- Döndürme Yönü: Mil ucundan bakıldığında saat yönünde (SQM41 serisi)
- Koruma Sınıfı: IP66 (uygun kablo rakoru ve mil sızdırmazlık elemanları ile)
- Ortam Sıcaklığı (Çalışma): Yaklaşık 1…50 °C (EN 60721-3-3, sınıf 3K3)
- Uygun Kullanım: Hava ve gaz klapeleri, kelebek vanalar, brülör hava/gaz hatları
Avantajları
- Hassas Oransal Kontrol: 10 Nm tork ve 90°/30 s çalışma süresi sayesinde, hava ve gaz damper pozisyonlarını hassas şekilde ayarlayarak yanma verimliliğini artırır.
- Geniş Kontrol Uyumluluğu: 0–135 Ω, 4–20 mA ve 2–10 V DC sinyallerini destekleyen elektronik yapısı ile çok çeşitli brülör kontrol cihazları ve otomasyon sistemleri ile uyumlu çalışır.
- Endüstriyel Dayanıklılık: IP66 koruma sınıfı ve sağlam gövde yapısı, zorlu kazan dairesi ve endüstriyel ortam koşullarında uzun ömürlü ve güvenilir çalışma imkânı sağlar.
- Kolay Montaj ve Ayar: 10 mm “D” mil, standart adaptörler ve ayarlanabilir kam/switch yapısı sayesinde damper ve vana uygulamalarına hızlı ve tekrarlanabilir montaj imkânı sunar.
Kullanım Alanları
- Orta ve yüksek kapasiteli yağ / gaz brülörlü endüstriyel kazan sistemleri
- Yanma havası ve gaz karışım klapelerinin oransal kontrolü
- Proses ısıtma ve sıcak hava jeneratörleri
- Endüstriyel fırın, kurutma ve ısıl proses hatlarında hava/gaz damper kontrolü
- Yakma ve proses hatlarında kelebek vana ve debi kontrol uygulamaları
Siemens SQM41.245A21 Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Siemens |
| Model | SQM41.245A21 |
| Ürün Tipi | Elektromotorlu aktüatör / brülör servomotor (hava ve gaz damperleri için) |
| Kullanım Alanı | Orta ve yüksek kapasiteli yağ/gaz brülörleri, endüstriyel kazanlar, proses ısıtma sistemleri, sıcak hava jeneratörleri, hava ve gaz klape / vana kontrolü |
| Mekanik Özellikler | |
| Nominal Tork | 10 Nm |
| Dönme Açısı | 90° (ayarlanabilir sınırlarla) |
| Dönme Yönü | Mil ucundan bakıldığında saat yönünde (SQM41 serisi) |
| Mil Tipi | 10 mm “D” tip mil |
| Montaj Pozisyonu | İsteğe bağlı, herhangi bir montaj pozisyonunda kullanılabilir |
| Elektriksel Özellikler | |
| Besleme Gerilimi | AC 230 V, 50–60 Hz |
| Güç Tüketimi | Yaklaşık 10 VA |
| Kontrol Girişi | 0–135 Ω, 4–20 mA, 2–10 V DC (uygun brülör kontrol ünitesi / modülasyon kartı ile) |
| İç Yapı | Elektronik versiyon, dahili konum geri beslemeli, kam kontrollü limit / yardımcı switch yapısı |
| Çalışma ve Kontrol | |
| Çalışma Modu | Oransal / modülasyonlu, 3-konumlu veya modülasyonlu kontrolörler ile kullanılabilir |
| Çalışma Süresi | 30 saniye / 90° |
| Konum Göstergesi | Gövde üzerinde mekanik konum göstergesi |
| Ortam Koşulları | |
| Koruma Sınıfı | IP66 (uygun kablo rakoru ve mil sızdırmazlık kitleri ile) |
| Ortam Sıcaklığı (Çalışma) | Yaklaşık 1…50 °C (EN 60721-3-3 / Class 3K3) |
| Ortam Sıcaklığı (Depolama) | Yaklaşık -25…70 °C |
Not: Siemens SQM41.245A21, hava ve gaz damperleri ile kelebek vanalarda oransal kontrol için geliştirilmiştir. Detaylı bağlantı şemaları, kam ayarları, zaman diyagramları ve emniyet şartları için Siemens’in resmi 7817 datasheet ve ilgili teknik dokümanları dikkate alınmalıdır.
Siemens SQM4245 Klape / Vana Motoru – Teknik Doküman Görselleri
Aşağıdaki görseller; model seçim tabloları, motor dönüş yönü, elektrik bağlantı şeması, kam & limit anahtarı bağlantısı ve mekanik ölçüleri içermektedir. Görseller teknik referans amaçlıdır.
SQM4245 – Seçim Tablosu 1
Tork, çalışma süresi, besleme gerilimi ve kullanım tipine göre SQM4245 varyantlarının ilk seçim tablosudur.
SQM4245 – Seçim Tablosu 2
Farklı uygulamalar için alternatif tip kodları, tork ve açı kombinasyonları ile ilgili ikinci seçim tablosudur.
SQM4245 – Motor Dönüş Yönü
Aktüatörün saat yönü / ters saat yönü dönüş karakteristiği ve buna karşılık gelen klape/vana hareket yönü aşağıdaki diyagramda gösterilmektedir.

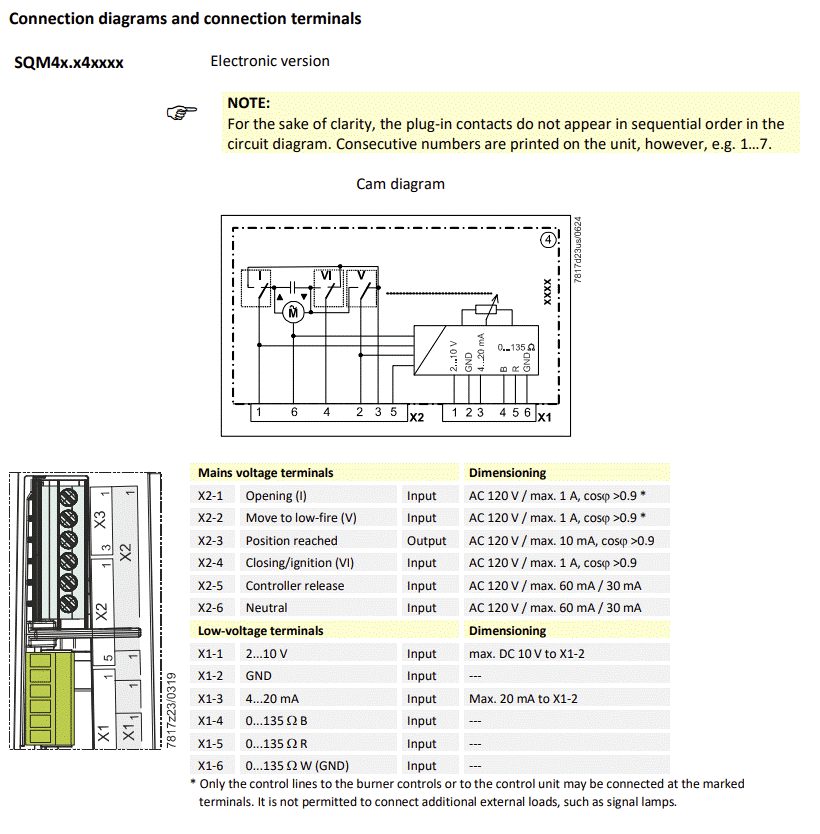

SQM4245 – Elektrik Bağlantı Şeması
Besleme gerilimi, 3-nokta / oransal kontrol sinyalleri ve yardımcı kontakların hangi klemense bağlanacağını gösteren elektrik bağlantı şemasıdır. Bağlantı sadece yetkili personel tarafından yapılmalıdır.

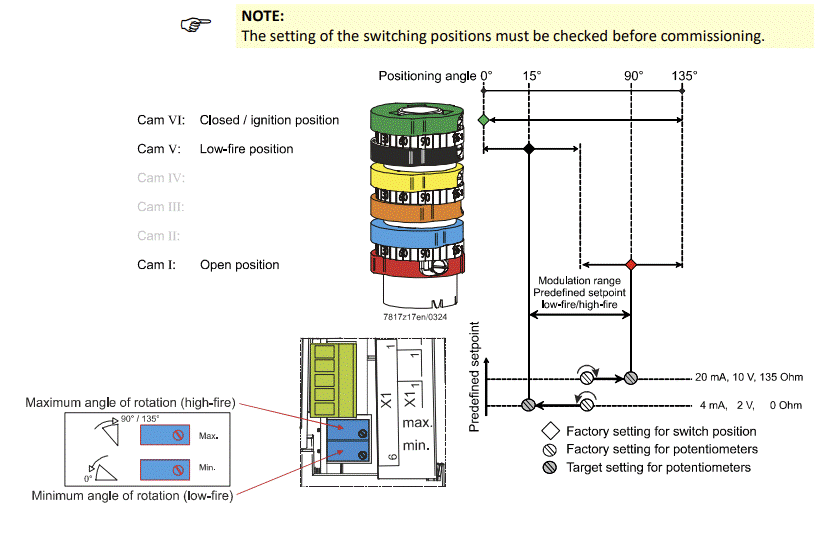

SQM4245 – Kam ve Limit Anahtarı Bağlantısı
Ayarlanabilir kamlar üzerinden minimum, maksimum ve ara konumların tanımlanması ile bu konumlara karşılık gelen limit anahtarı kontaklarının yerleşimini gösteren diyagramdır.
SQM4245 – Mekanik Ölçüler (Boyutlar)
Montaj delikleri, şaft ölçüleri ve genel dış boyutlar aşağıdaki teknik çizimde verilmiştir. Brülör veya kelebek vana üzerine montaj yapmadan önce ölçülerin uygunluğu mutlaka kontrol edilmelidir.
