Siemens SQM41.275A21 Klape ve Vana Motoru | Endüstriyel Brülör Servo Motor

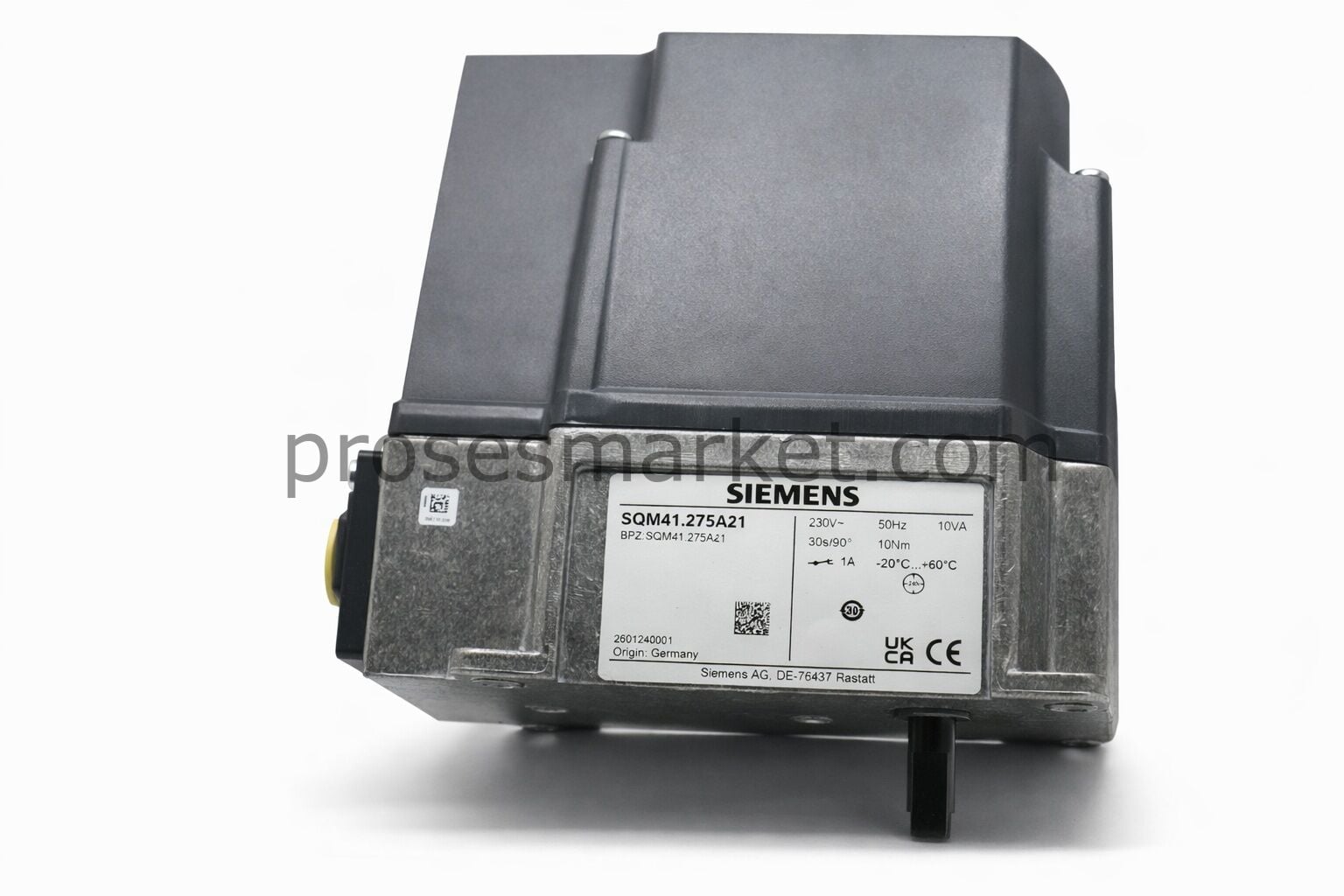

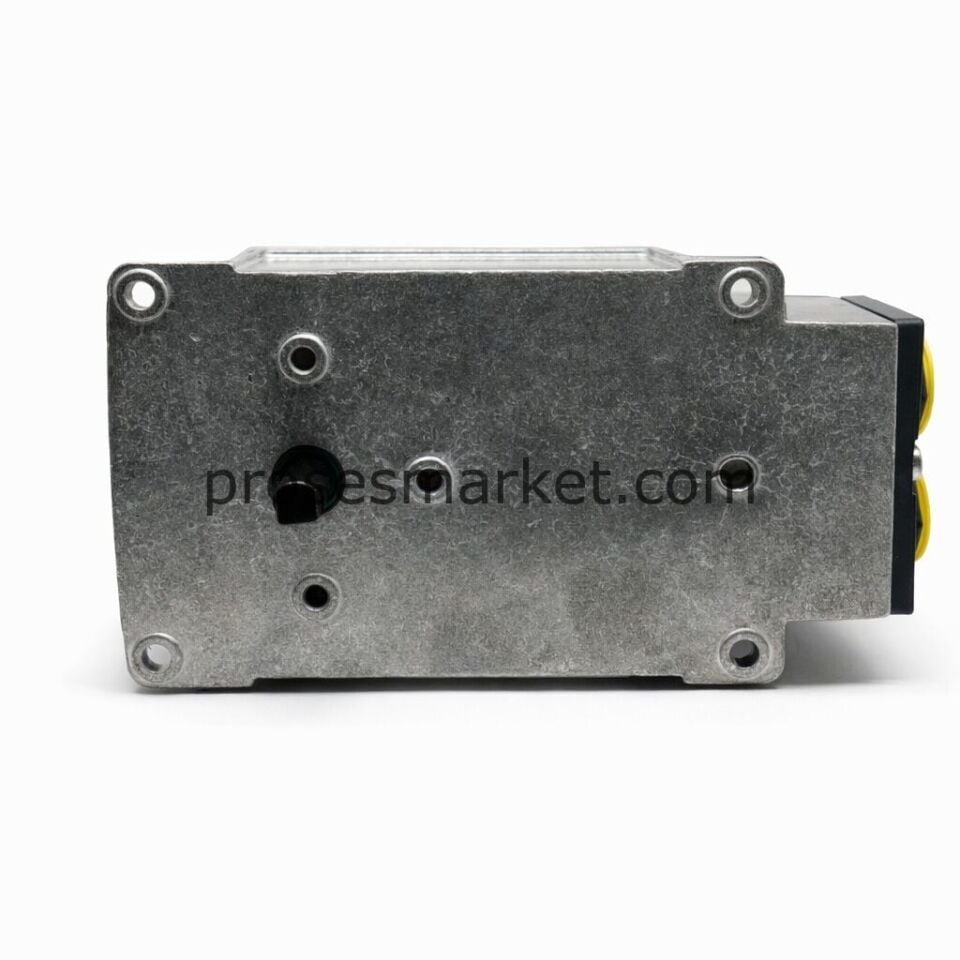

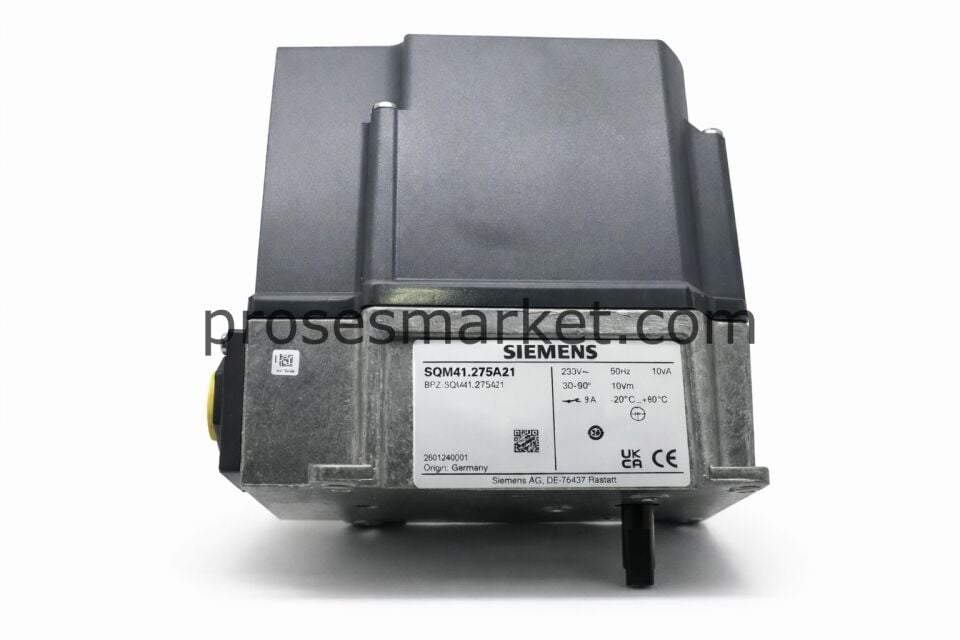

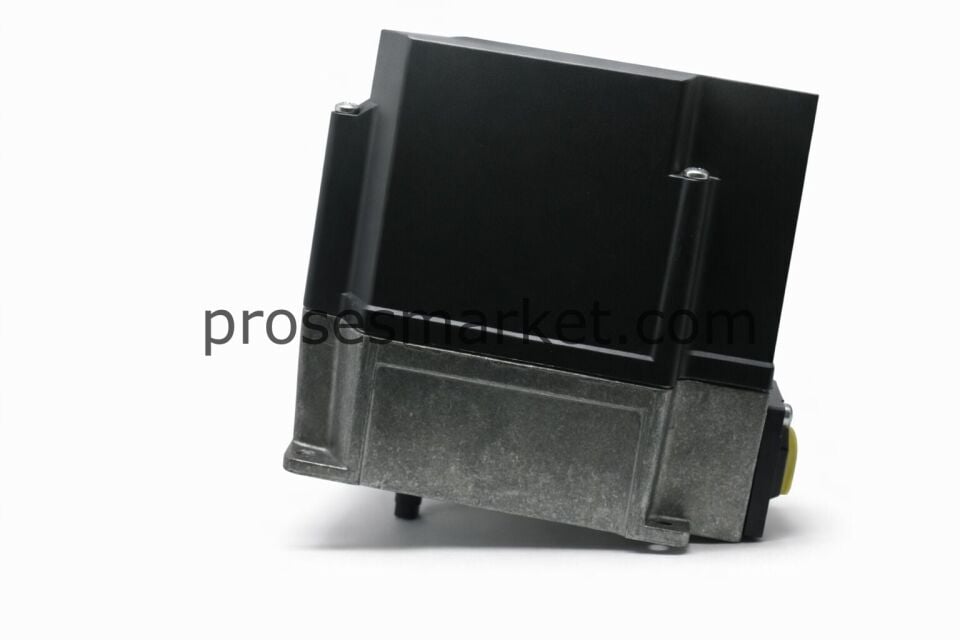

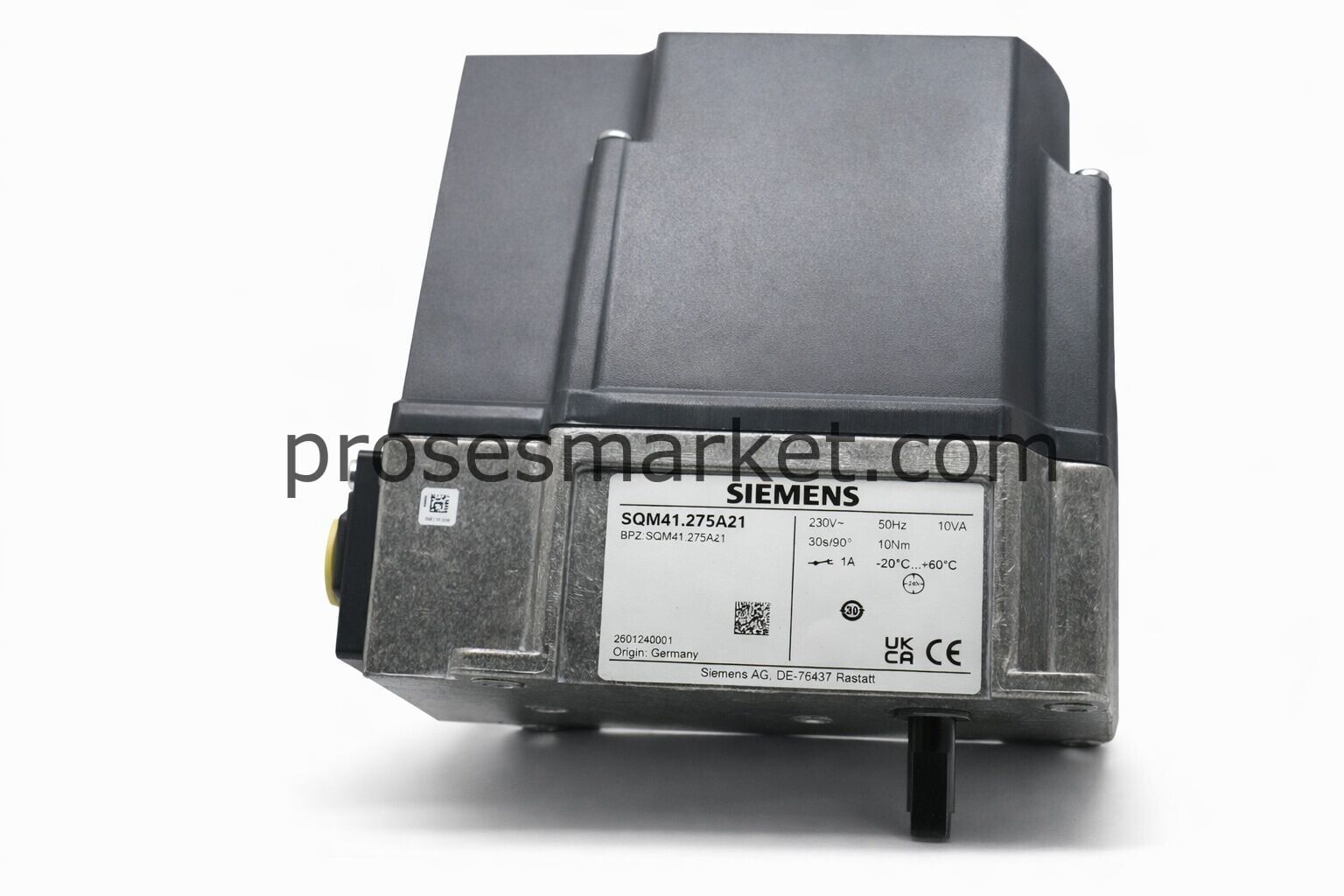

Siemens SQM41.275A21 Brülör Servomotor
Siemens SQM41.275A21, orta ve yüksek kapasiteli yağ ve gaz brülörlerinde hava ve gaz damperleri ile kelebek vanaların hassas konumlandırılması için kullanılan endüstriyel bir servomotordur. Yaklaşık 10 Nm tork ve 90° / 30 s çalışma süresi ile güvenli ve kararlı hava/gaz ayarı sağlar.
Teknik Özellikler
- Nominal Tork: 10 Nm
- Dönme Açısı: 90°
- Çalışma Süresi: 30 saniye / 90°
- Besleme Gerilimi: AC 220–230 V, 50–60 Hz
- Güç Tüketimi: Yaklaşık 10 VA
- Mil Tipi: 10 mm “D” tip mil
- Dönme Yönü: Mil ucundan bakıldığında saat yönünde
- Yapı: Ayarlanabilir kam mekanizması, dahili potansiyometre
- Koruma Sınıfı: IP66 / NEMA 4
- Çalışma Sıcaklığı: Yaklaşık −20…+60 °C
- Montaj: Her pozisyonda montaja uygun
Avantajları
- Hassas konumlandırma: 10 Nm tork ve 90° / 30 s çalışma süresi ile stabil ve tekrarlanabilir ayar sağlar.
- Dayanıklı gövde: IP66 sınıfı koruma ile zorlu endüstriyel ortamlara uygundur.
- Ayarlanabilir kam sistemi: Minimum, maksimum ve ara konumların hassas ayarına olanak tanır.
- Uygulama uyumluluğu: Orta ve büyük kapasiteli brülör uygulamalarında standart bir çözüm sunar.
Kullanım Alanları
- Yağ / gaz brülörlü endüstriyel kazan sistemleri
- Hava ve gaz damperlerinin konum kontrolü
- Sıcak hava jeneratörleri ve proses ısıtma sistemleri
- Endüstriyel fırın ve kurutma ekipmanları
- Kelebek vana ve klape kontrolü
Siemens SQM41.275A21 Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Siemens |
| Model | SQM41.275A21 |
| Tip | Brülör servomotoru / aktüatör |
| Mekanik Özellikler | |
| Nominal Tork | 10 Nm |
| Dönme Açısı | 90° |
| Mil Tipi | 10 mm “D” tip mil |
| Kam Yapısı | Ayarlanabilir kam mekanizması |
| Elektriksel Özellikler | |
| Besleme Gerilimi | AC 220–230 V, 50–60 Hz |
| Güç Tüketimi | Yaklaşık 10 VA |
| Çalışma Bilgisi | |
| Çalışma Süresi | 30 saniye / 90° |
| Ortam Koşulları | |
| Koruma Sınıfı | IP66 / NEMA 4 |
| Çalışma Sıcaklığı | Yaklaşık −20…+60 °C |
Ürünün montajı, mekanik ayarları, kullanım şekli ve güvenlik gereksinimleri uygulamaya bağlı olarak değişiklik gösterebilir. Doğru ve güvenli kurulum için üretici tarafından sağlanan teknik bilgilere başvurulması önerilir.
Tüm detaylı bilgiler, ürünün kullanım koşullarına ve çalışma prensiplerine uygun olarak değerlendirilmelidir.
