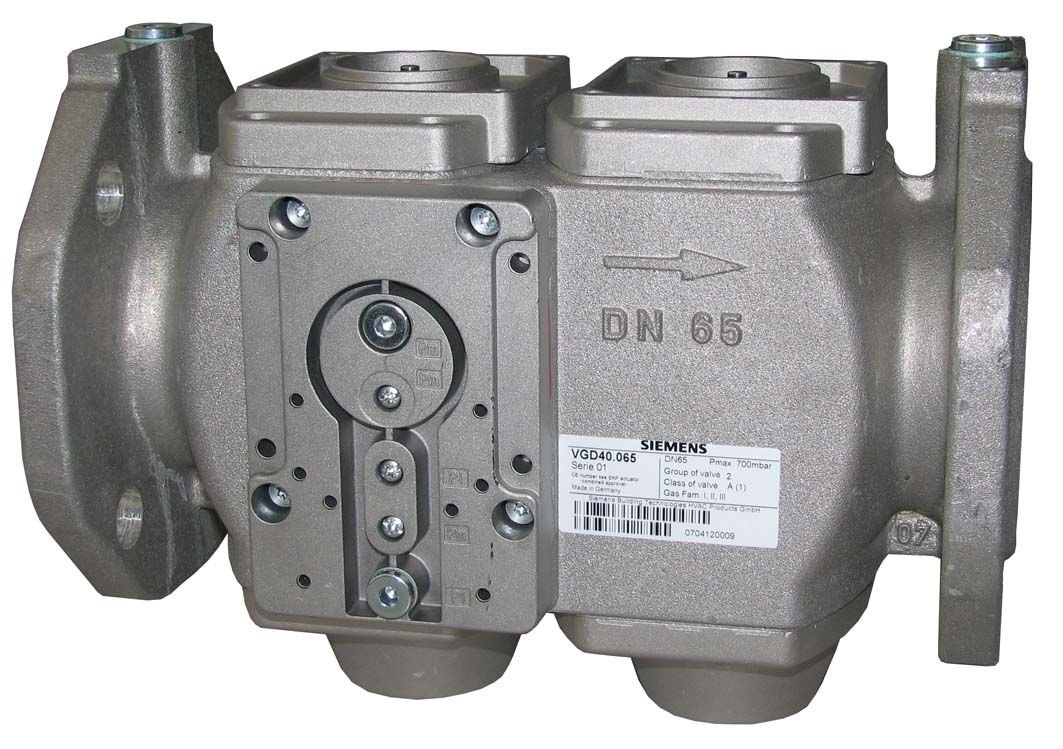

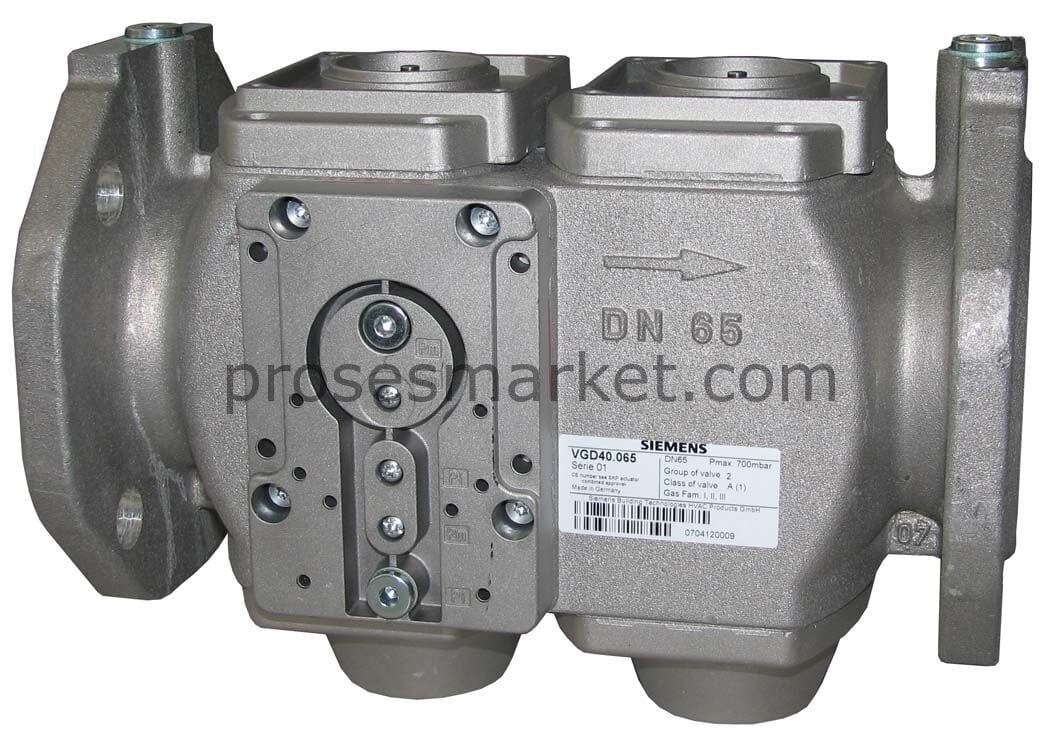

Siemens VGD40.065 DN65 Çiftli Gaz Vanası
Siemens VGD40.065 Çiftli Gaz Vanası
Siemens VGD40.065, fanlı gaz brülörleri ve endüstriyel gaz trenleri için tasarlanmış, DN65 nominal çapında, tek bir gövde içerisinde iki adet emniyet kapama vanası barındıran çiftli gaz vanası gövdesidir. Siemens SKPx5 serisi aktüatörler ile birlikte kullanıldığında, orta ve yüksek kapasiteli otomatik gaz yakma sistemlerinde güvenli gaz kesme ve kontrol işlevi sağlar.
Teknik Özellikler
- Ürün Tipi: Çift emniyetli gaz vanası gövdesi
- Vana Yapısı: Tek gövdede seri bağlı iki adet emniyet kapama vanası (V1 ve V2)
- Nominal Çap: DN65
- Bağlantı Tipi: Flanşlı bağlantı
- Bağlantı Standardı: PN16 flanşlar, ISO 7005-2’ye uygun
- Gaz Türleri: Gaz aileleri I, II, III ve hava (doğalgaz, LPG ve uygun yanıcı gazlar)
- Çalışma Prensibi: Normalde kapalı, enerji verildiğinde açılan tip
- Kontrol Tipi: Elektromekanik, SKPx5 serisi aktüatör kontrollü
- Açma / Kapama Karakteristiği: SKPx5 aktüatörle birlikte yavaş açma – hızlı kapama
- Emniyet Fonksiyonu: EN 161’e göre sınıf A, çift emniyet kapama
- Gövde Malzemesi: Kum kalıp döküm alüminyum gövde
- Dahili Süzgeç: Girişte paslanmaz çelik süzgeç (yaklaşık 0,9 mm mesh)
- İzin Verilen Ortam / Akışkan Sıcaklığı: Ortam: -10…+60 °C, akışkan: -15…+60 °C (yoğuşmasız)
Avantajları
- Çift Kesme Emniyeti: Aynı gövde içinde iki bağımsız emniyet kapama vanası ile yüksek güvenlik.
- DN65 Hatlar İçin Uygunluk: Orta ve yüksek kapasiteli gaz hatlarında kararlı ve güvenli işletme.
- Modüler Yapı: Siemens SKPx5 serisi aktüatörlerle uyumlu, farklı kontrol fonksiyonları ile kullanılabilir.
- Bakım Kolaylığı: Modüler gövde ve aktüatör yapısı sayesinde servis ve değişim işlemleri kolaydır.
- Endüstriyel Dayanım: Sık devreye giren brülör uygulamalarında uzun ömürlü kullanım için tasarlanmıştır.
Kullanım Alanları
- Fanlı gaz brülörleri için gaz trenleri
- Orta ve yüksek kapasiteli sıcak su ve buhar kazanları
- Endüstriyel fırın ve proses ısıtma sistemleri
- Otomatik gaz yakma ve emniyet sistemleri
Siemens VGD40.065 Teknik Bilgiler
| Genel Yapı | |
|---|---|
| Marka | Siemens |
| Model | VGD40.065 |
| Vana Yapısı | Seri bağlı çift emniyet kapama vanası |
| Nominal Çap | DN65 |
| V1 / V2 Arasındaki Hacim | Yaklaşık 1,3 litre |
| Basınç ve Güvenlik | |
| Maksimum Çalışma Basıncı (dinamik) | 700 mbar (70 kPa) |
| İzin Verilen Statik Giriş Basıncı (bekleme konumu) | 1500 mbar – bekleme durumunda emniyetli kapalı kalacak şekilde tasarlanmıştır |
| Akış Yönüne Karşı İzin Verilen Basınç | 30 kPa |
| Vana Sınıfı | EN 161 sınıf A (SKPx5 aktüatör ile birlikte) |
| Aktüatör Uyumu | |
| Uyumlu Aktüatörler | Siemens SKP15…, SKP25…, SKP55…, SKP75… serisi aktüatörler |
| Kontrol Şekli | Aktüatör üzerinden elektromekanik açma / kapama, isteğe bağlı basınç veya oran kontrolü |
| Montaj ve Ortam Koşulları | |
| Montaj Tipi | Gaz hattına flanşlı montaj (PN16) |
| Montaj Pozisyonu | Yatay veya dikey, SKPx5 aktüatör montaj şartlarına uygun |
| Çalışma Ortamı | Kapalı alan, yoğuşmasız, <%95 bağıl nem |
Not: Siemens VGD40.065 çiftli gaz vanasının seçiminde; brülör tipi, gaz cinsi, tesisat basıncı ve regülatör ile diğer emniyet ekipmanları birlikte değerlendirilmelidir. Uygulama, montaj ve devreye alma işlemlerinde Siemens’in resmi teknik dokümanları esas alınmalıdır.
