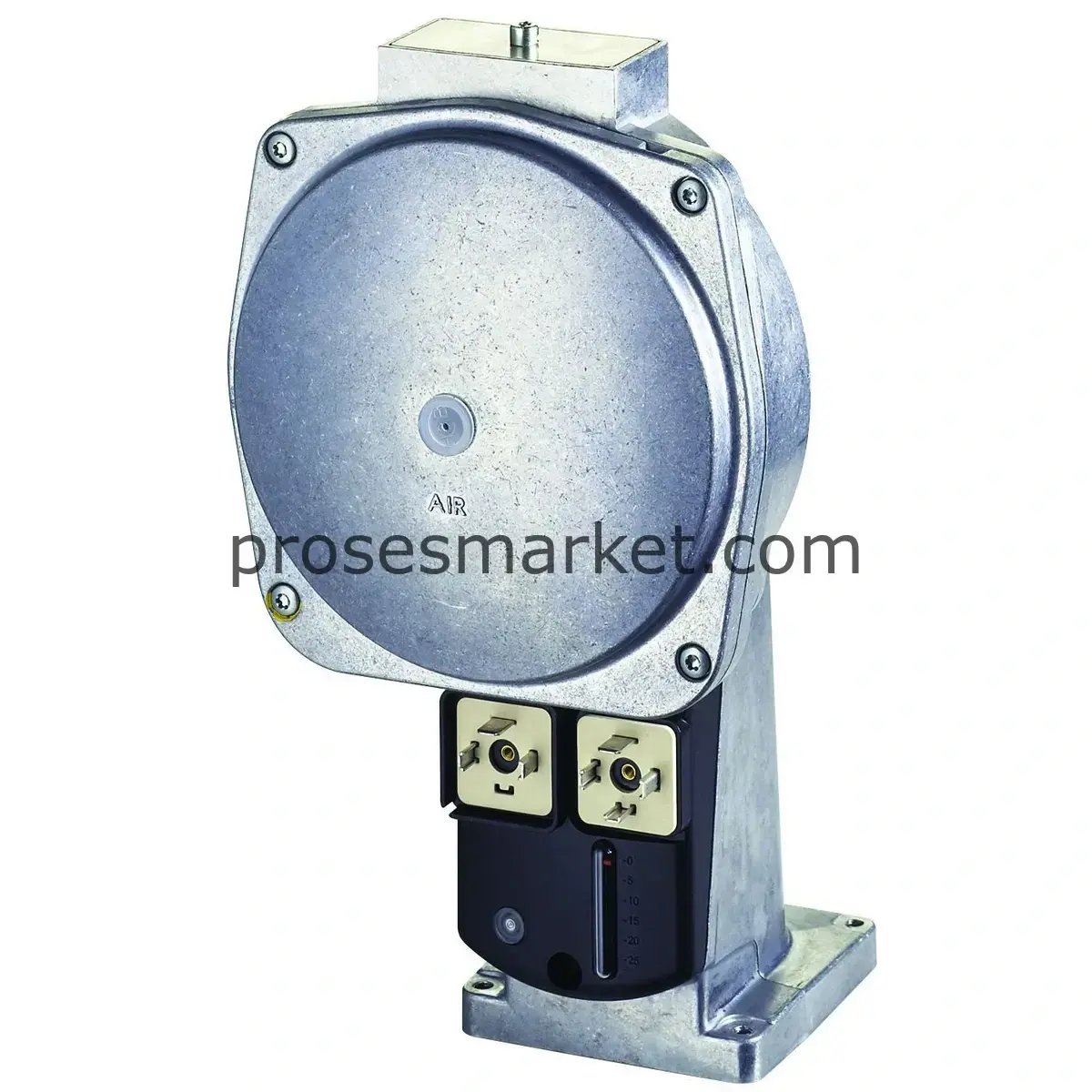

Skp.75.001.E2 Vana Motoru
Siemens SKP75.001E2 Oranlı Basınç Regülatörlü Elektrohidrolik Gaz Vana Aktüatörü (Uç Anahtarlı)
Siemens SKP75.001E2, Siemens gaz vana gövdeleri ile birlikte kullanılan, oranlı basınç regülasyonu yapan elektrohidrolik gaz vana aktüatörüdür. SKP75 serisi, yanma havası basıncını referans alarak gaz basıncını buna orantılı şekilde ayarlar; böylece gaz/hava oranının tüm yük aralığı boyunca kararlı kalmasına yardımcı olur. Model tek kademeli (aç/kapa) çalışır ve kapalı konum uç anahtarı sayesinde otomasyon sistemlerine güvenilir geri bildirim sağlar.
Teknik Özellikler
- Cihaz Tipi: Elektrohidrolik gaz vana aktüatörü + oranlı basınç regülatörü
- Çalışma Şekli: Tek kademeli aç / kapa (on-off)
- Uç Anahtarı: Var (kapalı konum, fabrika ayarlı)
- Basınç Regülasyonu: Oranlı (yanma havası referanslı)
- Gaz Türleri: Gaz aileleri I, II, III ve hava
- Açma / Kapama Karakteristiği: Yavaş açma – enerji kesildiğinde hızlı kapama
- Besleme Gerilimi: AC 230 V (−15 / +10 %)
- Şebeke Frekansı: 50 / 60 Hz (±6 %)
- Güç Tüketimi: Maks. 10 VA
- Tam Strok Açılma Süresi: 6…13 s (0 °C altında uzayabilir)
- Kapanma Süresi: < 0,8 s
- Açılma Hızı: Yaklaşık 2 mm/sn
- Maksimum Strok: 26 mm (vana tarafından sınırlandırılır)
- Koruma Sınıfı: IP54 (opsiyonel conta seti ile IP65)
- Montaj Pozisyonu: Diyaframlar daima dik konumda
- Ağırlık: Yaklaşık 2,3 kg
- İzin Verilen Test Basıncı: 1000 mbar
- İzin Verilen Negatif Basınç: 200 mbar
- Çalışma Sıcaklığı: −10…+60 °C
Oranlı Basınç Regülasyonu (SKP75 Serisi)
- Diferansiyel Basınç (PG − PHava): 0,8…120 mbar
- Gaz / Hava Oranı: 0,4…9 aralığında ayarlanabilir
- Paralel Kayma: ±1 mbar (PG)
- Referans: Yanma havası basıncı (fan çıkışı)
Avantajları
- Gaz/Hava Oranı Kararlılığı: Yük değişimlerinde daha stabil yanma sağlar.
- Hızlı Emniyet Kapanması: < 0,8 s kapanma süresi ile gaz akışı hızla kesilir.
- Kontrollü Devreye Alma: Yavaş açma karakteristiği ateşleme güvenliğini artırır.
- Düşük Güç Tüketimi: Maks. 10 VA ile enerji verimliliği sağlar.
- Uç Anahtarlı Geri Bildirim: Otomasyon ve brülör kontrol üniteleriyle uyumludur.
Kullanım Alanları
- Modülasyonlu fanlı gaz brülörleri
- Endüstriyel fırınlar ve proses ısıtma sistemleri
- Kazan brülörleri (yük değişimi olan uygulamalar)
- Gaz/hava oran kontrolü gerektiren yanma sistemleri
Teknik Bilgiler
| Genel Bilgiler | |
| Marka | Siemens |
| Model | SKP75.001E2 |
| Çalışma Şekli | Tek kademeli aç / kapa |
| Uç Anahtarı | Var (kapalı konum) |
| Regülasyon | |
| Regülasyon Tipi | Oranlı basınç regülasyonu |
| Gaz / Hava Oranı | 0,4…9 ayarlanabilir |
| Elektriksel Özellikler | |
| Besleme Gerilimi | AC 230 V |
| Frekans | 50 / 60 Hz |
| Güç Tüketimi | Maks. 10 VA |
| Performans | |
| Açılma Süresi | 6…13 s |
| Kapanma Süresi | < 0,8 s |
| Strok | Maks. 26 mm |
| Ortam ve Mekanik | |
| Koruma Sınıfı | IP54 (opsiyonel IP65) |
| Çalışma Sıcaklığı | −10…+60 °C |
| Ağırlık | Yaklaşık 2,3 kg |
Not: Ürün seçimi yapılırken; kullanılacak vana gövdesi, yanma havası referans basıncı, hedef gaz/hava oran ayarı ve sistem koşulları birlikte değerlendirilmelidir. Montaj, ayar ve devreye alma işlemlerinde Siemens tarafından yayımlanan resmi teknik dokümanlar esas alınmalıdır.
