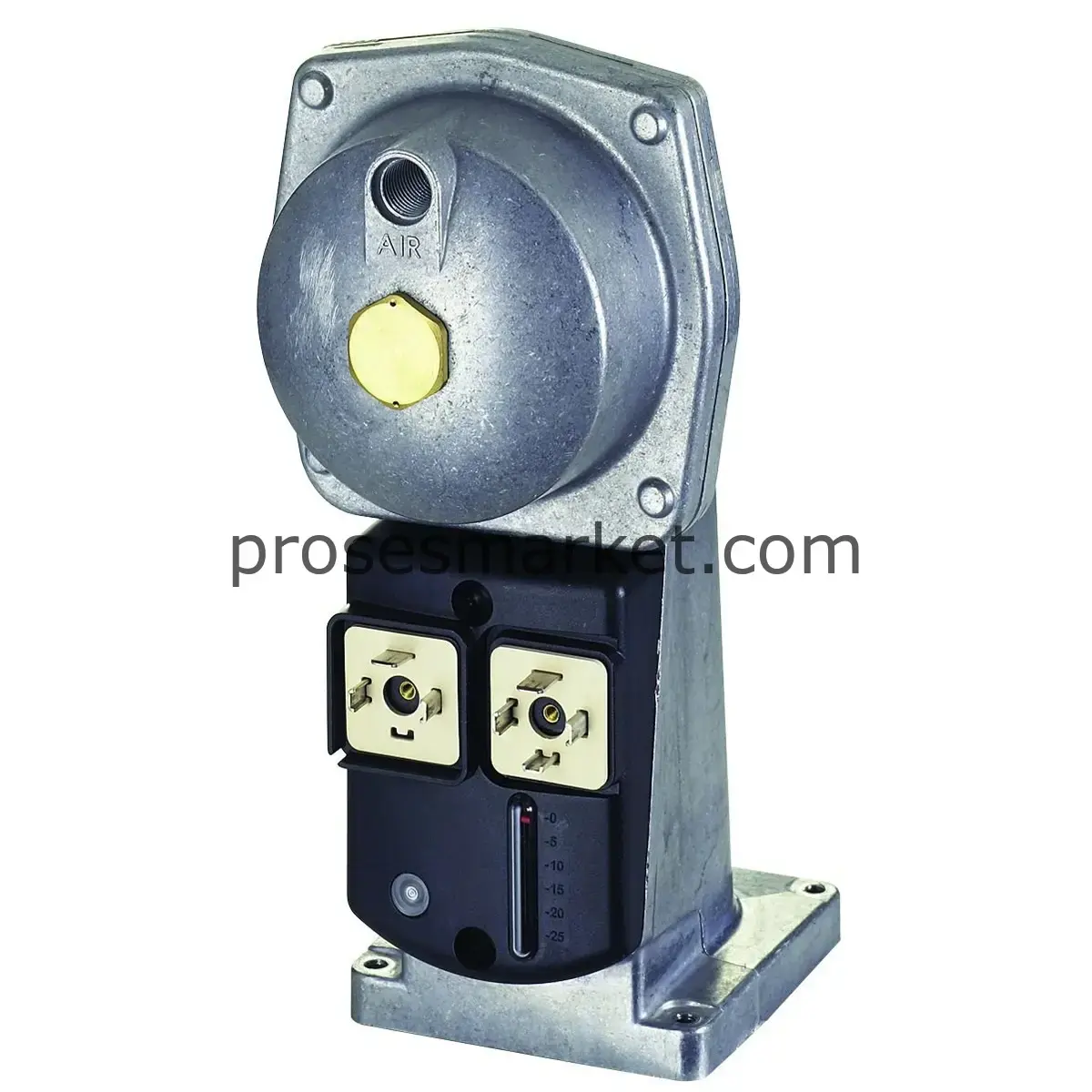

Skp25.001E2 Vana Motoru

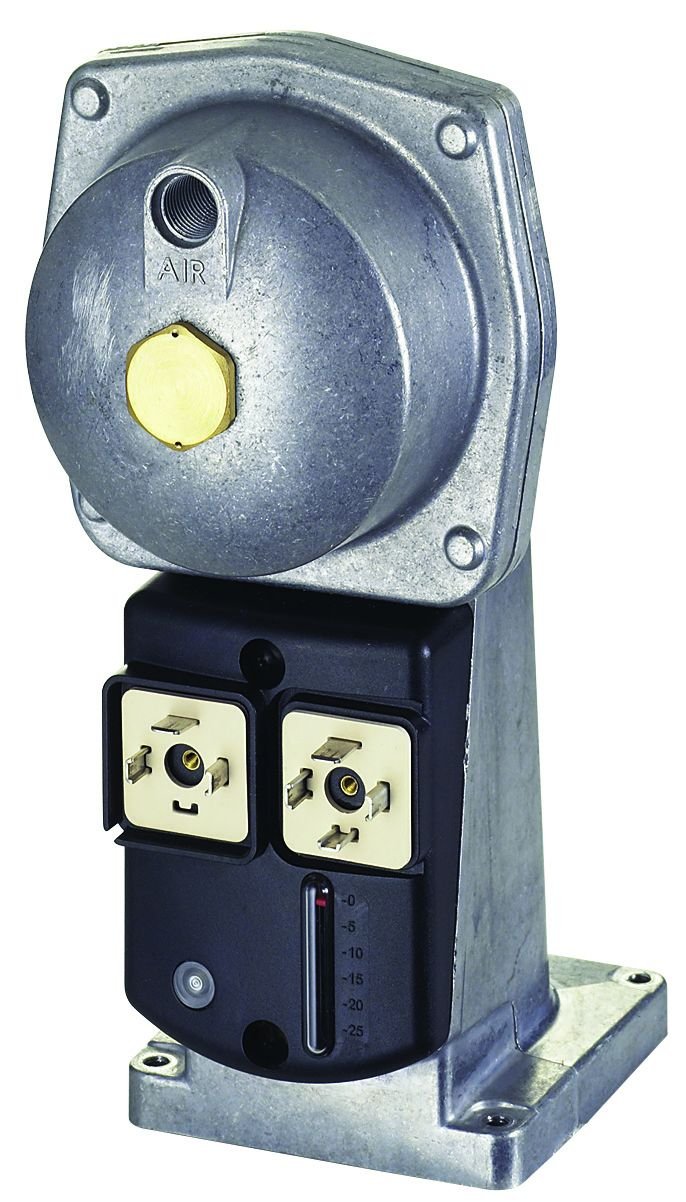

Siemens SKP25.001E2 Basınç Regülatörlü Elektrohidrolik Gaz Vana Aktüatörü (Uç Anahtarlı)
Siemens SKP25.001E2, Siemens gaz vana gövdeleri ile birlikte kullanılan elektrohidrolik aktüatördür. SKP25 serisi, emniyet kapama fonksiyonunu gaz basınç regülasyonu ile birleştirir. Aktüatör yavaş açar ve durdurmada hızlı kapatır. SKP25.001E2 modeli ayrıca kapalı konum geri bildirimi için uç anahtarı (end switch) içerir; bu sayede otomasyon ve emniyet mantığına daha kolay entegre olur.
Teknik Özellikler
- Cihaz Tipi: Elektrohidrolik gaz vana aktüatörü + gaz basınç regülatörü
- Çalışma Şekli: 1 kademeli aç / kapa
- Uç Anahtarı: Var (kapalı konum geri bildirimi)
- Gaz Türleri: Gaz aileleri I, II, III ve hava ile kullanım
- Uyumlu Vana Serileri: VGG…, VGF…, VGD2…, VGD4…, VGJ…, VRF… (uygulamaya göre), VLF…
- Çalışma Karakteristiği: Sönümlü (yavaş) açma, durdurmada hızlı kapama
- Besleme Gerilimi: AC 230 V (tolerans aralığına uygun)
- Şebeke Frekansı: 50 / 60 Hz
- Güç Tüketimi: Maks. 10 VA
- Kapanma Süresi: < 1 s (durdurmada)
- Tipik Açma Hızı: Yaklaşık 2 mm/sn
- Koruma Sınıfı: IP54 (uygun bağlantı ve montaj ile); opsiyonel sızdırmazlık kiti ile IP65
- Montaj Pozisyonu: Diyaframlar dik (dikey) konumda olacak şekilde
- Ağırlık: Yaklaşık 1,6 kg
Avantajları
- Tek Gövdede Çözüm: Emniyet kapama + basınç regülasyonu tek aktüatör yapısında.
- Hızlı Emniyet Kapanması: Durdurmada hızlı kapama ile gaz akışı çok kısa sürede kesilir.
- Kontrollü Devreye Alma: Yavaş açma karakteristiği, ateşleme ve ilk çalışma anında stabilite sağlar.
- Uç Anahtarlı Geri Bildirim: Kapalı konum bilgisi ile otomasyon/PLC entegrasyonu kolaylaşır.
- Düşük Güç Tüketimi: Verimli çalışma ile elektrik tüketimi düşüktür.
- Servis Kolaylığı: Modüler yapı ve yaygın vana gövdeleriyle uyum sayesinde bakım/servis süreçleri kolaydır.
Kullanım Alanları
- Fanlı gaz brülörleri (endüstriyel ve ticari)
- Sıcak su ve buhar kazanı brülör sistemleri
- Endüstriyel fırın ve proses ısıtma uygulamaları
- Otomatik gaz yakma sistemlerinde güvenli kapama ve kararlı besleme gerektiren hatlar
Teknik Bilgiler
| Genel Bilgiler | |
| Marka | Siemens |
| Model | SKP25.001E2 |
| Ürün Tipi | Basınç regülatörlü elektrohidrolik gaz vana aktüatörü |
| Çalışma Şekli | 1 kademeli aç / kapa |
| Uç Anahtarı | Var (kapalı konum geri bildirimi) |
| Basınç Regülasyonu | |
| Regülasyon Tipi | Gaz basınç regülatörü (set noktası yayına göre) |
| Regülasyon Aralığı | 2,2 kPa’a kadar (uygulamaya göre yay değişimi mümkündür) |
| Elektriksel Özellikler | |
| Besleme Gerilimi | AC 230 V |
| Şebeke Frekansı | 50 / 60 Hz |
| Güç Tüketimi | Maks. 10 VA |
| Çalışma ve Performans | |
| Kapanma Süresi | < 1 saniye (durdurmada) |
| Tipik Açma Hızı | Yaklaşık 2 mm/sn |
| Montaj ve Koruma | |
| Koruma Sınıfı | IP54 (opsiyonel: IP65) |
| Montaj Pozisyonu | Diyaframlar dik konumda olacak şekilde |
| Ağırlık | Yaklaşık 1,6 kg |
| Uygulama ve Uyum | |
| Gaz Türleri | Gaz aileleri I, II, III ve hava |
| Uyumlu Vana Gövdeleri | VGG / VGF / VGD2 / VGD4 / VGJ / VLF (uygulamaya göre) |
Not: Ürün seçimi yapılırken vana gövdesi tipi, hedef çıkış basıncı, gaz türü ve hat koşulları birlikte değerlendirilmelidir. Montaj ve devreye alma işlemlerinde üretici teknik dokümanları esas alınmalıdır.
