Skp25.003E2 Vana Motoru

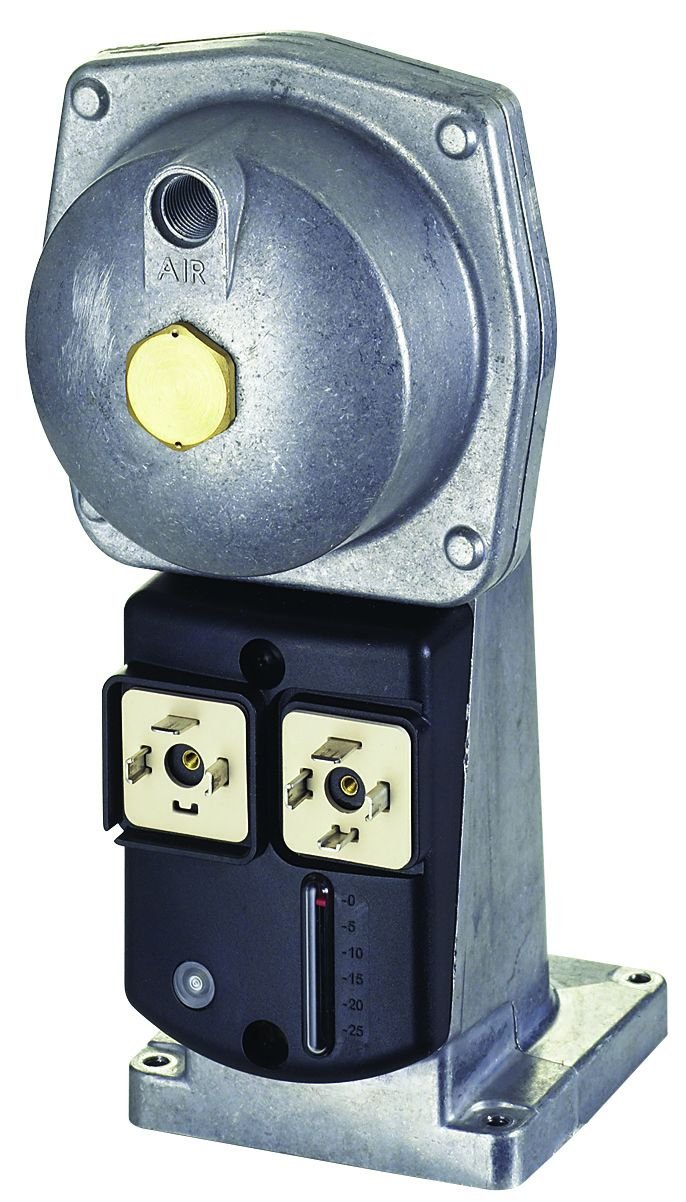

Siemens SKP25.003E2 Gaz Basınç Regülatörlü Elektrohidrolik Aktüatör (AC 230 V)
Siemens SKP25.003E2, Siemens VG…, VGD…, VR… ve VLF… serisi vana gövdeleri ile birlikte kullanılan elektrohidrolik aktüatördür. SKP25 serisi, emniyet kapama fonksiyonunu gaz basınç regülasyonu (sabit basınç) ile tek kompakt yapıda birleştirir. Aktüatör yavaş açar, enerji kesildiğinde hızlı kapatır; bu sayede gaz yakma uygulamalarında güvenli devreye alma ve hızlı emniyet kapanması sağlar.
Teknik Özellikler
- Cihaz Tipi: Elektrohidrolik aktüatör + gaz basınç regülatörü (sabit basınç)
- Çalışma Şekli: Aç / kapa, emniyet kapama fonksiyonlu
- Regülasyon Prensibi: Set noktası yayı (setpoint spring) ile çıkış basıncını sabit tutma
- Standart Çıkış Basıncı Aralığı: 0…22 mbar (standart yay ile)
- Fabrika Ayarı: Yaklaşık 15 mbar (standart ayar)
- Gaz Türleri: Gaz aileleri I, II, III ve hava
- Uyumlu Vana Gövdeleri: VGG…, VGF…, VGH…, VGD2…, VGD4…, VRF…, VRH…, VLF…
- Açma / Kapama Karakteristiği: Yavaş açma – hızlı kapama
- Besleme Gerilimi: AC 220…240 V (−15 / +10 %)
- Şebeke Frekansı: 50…60 Hz (±6 %)
- Güç Tüketimi: Maksimum 13,5 VA
- Tam Strok Açma Süresi: 6…10 saniye (vana nominal ölçüsüne bağlı; 0 °C altında uzayabilir)
- Kapanma Süresi: < 0,8 saniye (enerji kesildiğinde hızlı kapanma)
- Açma Hızı: Yaklaşık 2 mm/sn
- Maksimum Strok: 26 mm (vana tarafından sınırlandırılır)
- Koruma Sınıfı: IP54 (uygun montaj ve bağlantı ile)
- Bağlantı: DIN EN 175301-803-A standardına uygun fiş bağlantısı
Avantajları
- 2 Fonksiyon Tek Gövdede: Emniyet kapama + sabit gaz basıncı regülasyonu tek aktüatörde birleşir.
- Güvenli Devreye Alma: Yavaş açma sayesinde brülör ilk ateşleme koşullarında daha stabil çalışır.
- Hızlı Emniyet Kapanması: Enerji kesildiğinde < 0,8 saniyede kapanarak gazı hızlı şekilde keser.
- Hassas Basınç Kontrolü: Set noktası yayı ile çıkış basıncı kararlı tutulur; yük değişimlerinde daha kontrollü yanma sağlar.
- Modüler Uyum: Siemens’in yaygın vana gövdeleriyle uyumlu yapı sayesinde stok ve servis kolaylığı.
- Düşük Güç Tüketimi: Maks. 13,5 VA ile enerji verimliliği sağlar.
Kullanım Alanları
- Fanlı gaz brülörleri (mekanik veya elektronik hava/yakıt oran kontrolü olan sistemler)
- Sıcak su ve buhar kazanı brülör uygulamaları
- Endüstriyel fırın ve proses ısıtma sistemleri
- Doğalgaz ve LPG ile çalışan otomatik gaz yakma sistemleri
Teknik Bilgiler
| Genel Bilgiler | |
| Marka | Siemens |
| Model | SKP25.003E2 |
| Ürün Tipi | Gaz basınç regülatörlü elektrohidrolik aktüatör |
| Fonksiyon | Emniyet kapama + sabit gaz basıncı regülasyonu |
| Basınç Regülasyonu | |
| Regülasyon Tipi | Sabit basınç (set noktası yayı ile) |
| Standart Çıkış Basıncı Aralığı | 0…22 mbar |
| Fabrika Ayarı | Yaklaşık 15 mbar |
| Elektriksel Özellikler | |
| Besleme Gerilimi | AC 220…240 V (−15 / +10 %) |
| Şebeke Frekansı | 50…60 Hz (±6 %) |
| Güç Tüketimi | Maks. 13,5 VA |
| Çalışma ve Performans | |
| Tam Strok Açma Süresi | 6…10 saniye (0 °C altında uzayabilir) |
| Kapanma Süresi | < 0,8 saniye |
| Açma Hızı | Yaklaşık 2 mm/sn |
| Maksimum Strok | 26 mm |
| Uyumluluk ve Koruma | |
| Uyumlu Vana Gövdeleri | VGG…, VGF…, VGH…, VGD2…, VGD4…, VRF…, VRH…, VLF… |
| Gaz Türleri | Gaz aileleri I, II, III ve hava |
| Koruma Sınıfı | IP54 |
| Elektrik Bağlantısı | DIN EN 175301-803-A uyumlu fiş bağlantı |
Not: SKP25.003E2 seçimi yapılırken kullanılacak vana gövdesi, gaz türü ve hat basıncı birlikte değerlendirilmelidir. Çıkış basınç aralığı ve ayar yayı seçimi uygulamaya göre değişebilir. Montaj ve devreye alma işlemlerinde Siemens’in resmi teknik dokümanları esas alınmalıdır.
