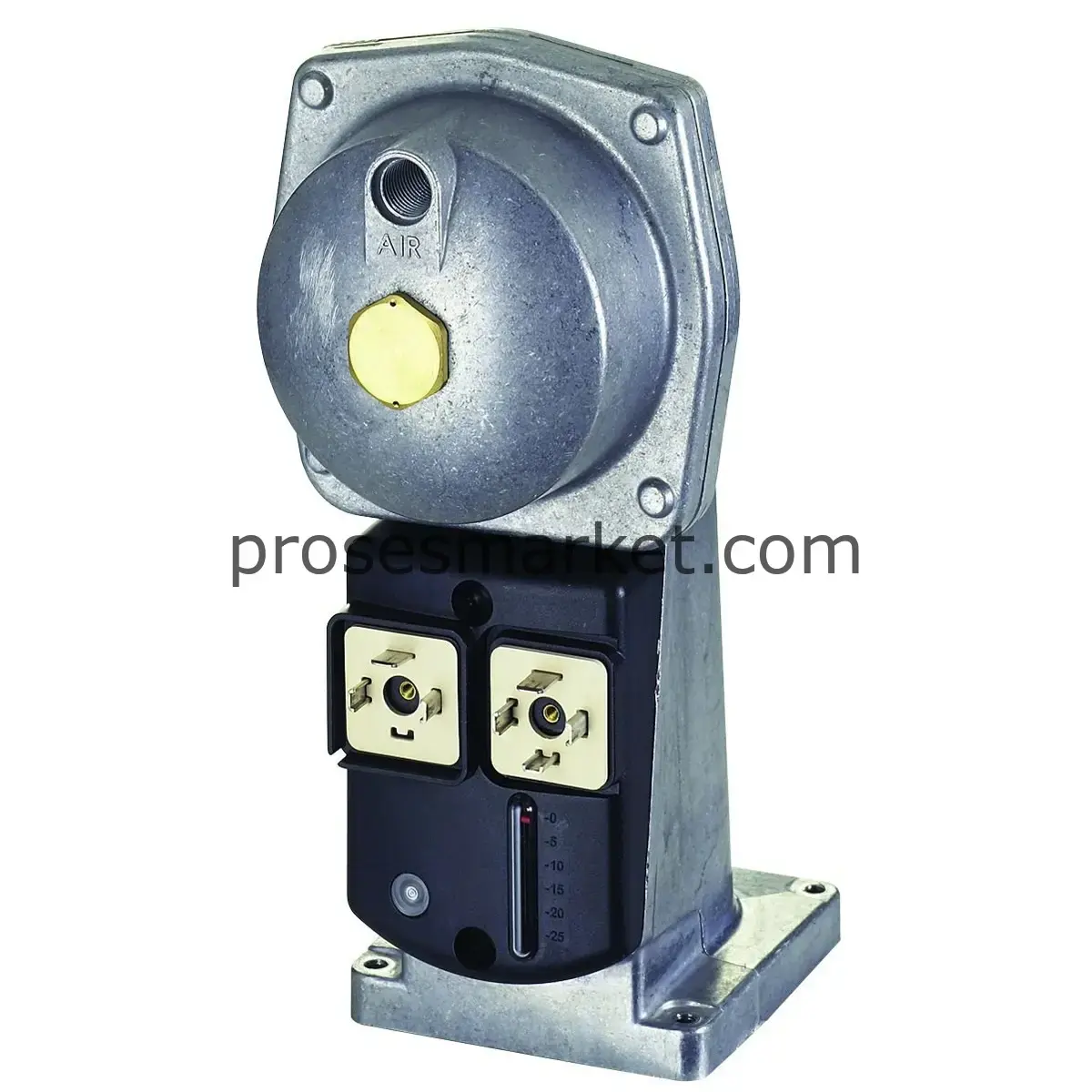

Skp25.401E2 Vana Motoru

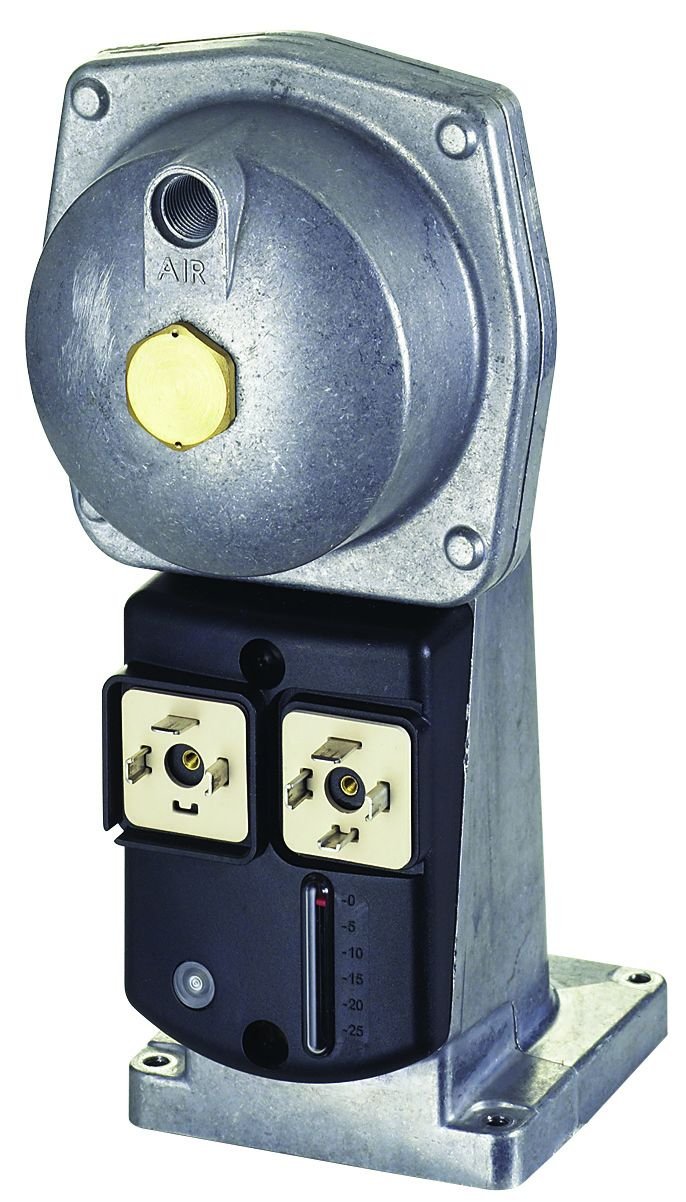

Siemens SKP25.401E2 Basınç Regülatörlü Elektrohidrolik Gaz Vana Aktüatörü (Yüksek Basınç – Limit Anahtarsız)
Siemens SKP25.401E2, Siemens VG/VR tip gaz vana gövdeleriyle birlikte kullanılan elektrohidrolik aktüatördür. Emniyet kapama fonksiyonunu, entegre gaz basınç regülasyonu ile birleştirir. Aktüatör yavaş açar ve durdurmada hızlı kapatır; bu sayede gaz yakma uygulamalarında güvenli devreye alma ve hızlı emniyet kapanması sağlar. Cihaz, gaz aileleri I…III için uygundur ve ilgili vana gövdeleri ile birlikte EN 161 / EN 88 kapsamındaki uygulamalarda kullanılır.
Teknik Özellikler
- Cihaz Tipi: Elektrohidrolik aktüatör + gaz basınç regülatörü
- Çalışma Şekli: Tek kademeli aç / kapa
- Limit Anahtarı: Yok (limit anahtarsız model)
- Basınç Regülasyonu: Set noktası yayı ile ayarlanır; farklı aralıklar yay değişimi ile mümkündür
- Basınç Aralığı (yüksek basınç sınıfı): 70…1500 mbar (set noktası yayına bağlı)
- Fabrika Ayarı: 1200 mbar
- Besleme Gerilimi: AC 220…240 V (−15 / +10 %)
- Şebeke Frekansı: 50 / 60 Hz (±6 %)
- Güç Tüketimi: Maks. 10 VA
- Kapanış Süresi: < 0,8 saniye (kapatıldığında)
- Tam Strok Açılma Süresi: 6…13 saniye (0 °C altında uzayabilir)
- Açılma Hızı: Yaklaşık 2 mm/sn (düşük sıcaklıkta ısıtıcı aksesuarı ile telafi edilebilir)
- Strok: Maks. 26 mm (vana sınırına bağlı)
- Koruma Sınıfı: IP54 (doğru konnektör sıkımı ile); opsiyonel conta seti ile IP65
- Montaj Pozisyonu: Diyaframlar her zaman dik konumda olacak şekilde
- Ağırlık: Yaklaşık 1,6 kg
- İzin Verilen Test Basıncı: 1000 mbar
- İzin Verilen Negatif Basınç: 200 mbar
- Ortam Koşulları: -15…+60 °C, bağıl nem < %95
Avantajları
- Yüksek Basınç Uygunluğu: Yüksek basınç sınıfında basınç regülasyonu için tasarlanmıştır (set noktası yayı ile aralık seçimi).
- Hızlı Emniyet Kapanması: < 0,8 s kapanış ile gazı hızlı keser.
- Kontrollü Devreye Alma: Yavaş açma karakteristiği ateşleme anında daha stabil çalışma sağlar.
- Düşük Güç Tüketimi: Maks. 10 VA ile verimli çalışır.
- Servis ve Montaj Kolaylığı: 90° adımlarla farklı montaj yönleri ve modüler Siemens vana gövdeleriyle uyumlu yapı.
Kullanım Alanları
- Fanlı gaz brülörleri
- Kazan brülör sistemleri (sıcak su / buhar)
- Endüstriyel fırın ve proses ısıtma uygulamaları
- Yüksek basınçlı gaz besleme hatlarında emniyet kapama + regülasyon gereken sistemler
Teknik Bilgiler
| Genel Bilgiler | |
| Marka | Siemens |
| Model | SKP25.401E2 |
| Çalışma Şekli | Tek kademeli aç / kapa |
| Limit Anahtarı | Yok (limit anahtarsız) |
| Basınç Regülasyonu | |
| Regülasyon Tipi | Set noktası yayı ile sabit basınç regülasyonu |
| Basınç Aralığı | 70…1500 mbar (yay seçimine bağlı) |
| Fabrika Ayarı | 1200 mbar |
| Elektriksel Özellikler | |
| Besleme Gerilimi | AC 220…240 V (−15 / +10 %) |
| Frekans | 50 / 60 Hz (±6 %) |
| Güç Tüketimi | Maks. 10 VA |
| Çalışma ve Performans | |
| Kapanış Süresi | < 0,8 saniye |
| Tam Strok Açılma Süresi | 6…13 saniye (0 °C altında uzayabilir) |
| Açılma Hızı | Yaklaşık 2 mm/sn |
| Strok | Maks. 26 mm |
| Koruma ve Mekanik | |
| Koruma Sınıfı | IP54 (opsiyonel: IP65) |
| Montaj Pozisyonu | Diyaframlar dik konumda |
| Ağırlık | Yaklaşık 1,6 kg |
| Test ve Ortam Koşulları | |
| İzin Verilen Test Basıncı | 1000 mbar |
| İzin Verilen Negatif Basınç | 200 mbar |
| Sıcaklık / Nem | -15…+60 °C / <%95 |
Not: SKP25.401E2 seçimi yapılırken; vana gövdesinin izin verilen çalışma basıncı, hedef basınç aralığı (set noktası yayı), gaz türü ve hat koşulları birlikte değerlendirilmelidir. Montaj ve devreye alma işlemlerinde Siemens’in resmi teknik dokümanları referans alınmalıdır.
