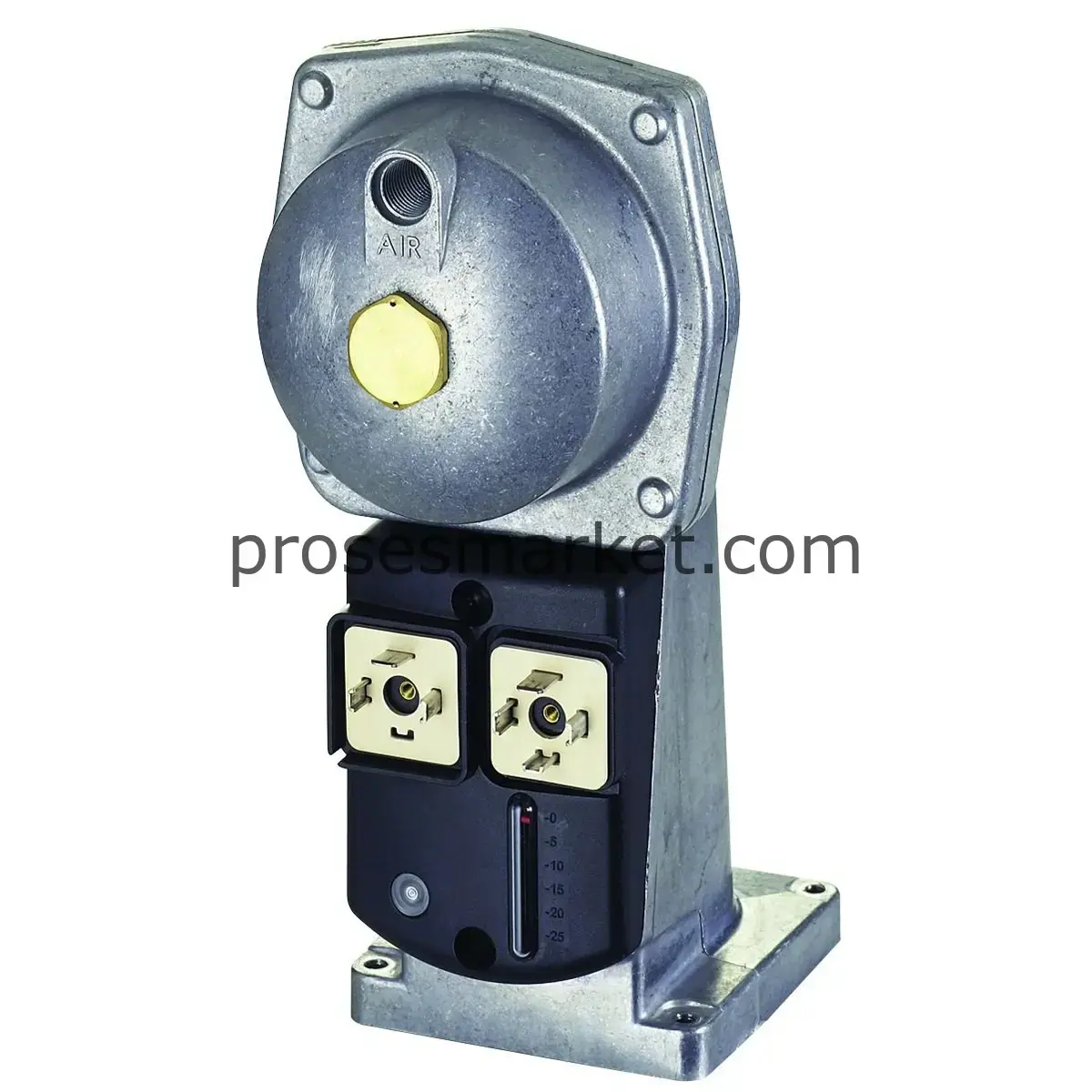

Skp25.403E2 Vana Motoru

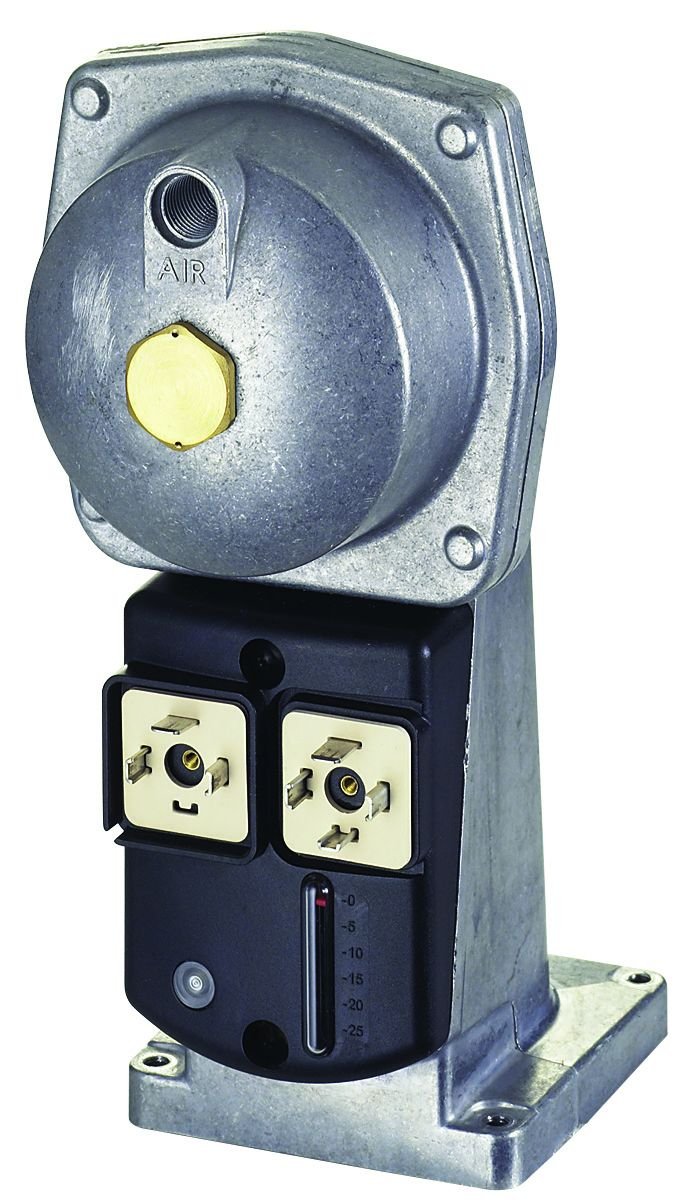

Siemens SKP25.403E2 Yüksek Basınç Regülatörlü Elektrohidrolik Gaz Aktüatörü (Uç Anahtarlı)
Siemens SKP25.403E2, Siemens gaz vana gövdeleri ile birlikte çalışan, emniyet kapama fonksiyonlu ve gaz basınç regülasyonu yapan elektrohidrolik aktüatördür. Bu model, yüksek basınç regülatörlü (SKP25.4… grubu) yapısıyla özellikle daha yüksek giriş basıncı uygulamalarında tercih edilir. Aktüatör yavaş açar ve enerji kesildiğinde / durdurmada hızlı kapatır. Ayrıca uç anahtar (end switch) ile “tam kapalı” konum geri bildirimi sağlar.
Teknik Özellikler
- Cihaz Tipi: Elektrohidrolik aktüatör + gaz basınç regülatörü (yüksek basınç)
- Çalışma Şekli: 1 kademeli aç / kapa
- Uç Anahtarı: Var (tam kapalı konum geri bildirimi)
- Regülasyon Tipi: Set noktası yayı ile basınç regülasyonu (değiştirilebilir yaylarla farklı aralıklar)
- Basınç Aralığı (SKP25.4…): 70…1500 mbar (uygulamaya göre set noktası yayı ile)
- Fabrika Ayarı: 1200 mbar
- Besleme Gerilimi: AC 230 V (−15 / +10 %)
- Şebeke Frekansı: 50 / 60 Hz (±6 %)
- Güç Tüketimi: Maks. 10 VA (SKPx5…)
- Kapanış Süresi: < 0,8 s (kapatıldığında)
- Tam Strok Açılma Süresi: 6…13 s (0 °C altında uzayabilir)
- Açılma Hızı: Yaklaşık 2 mm/s (düşük sıcaklıkta dahili ısıtma aksesuarı ile telafi edilebilir)
- Strok: Maks. 26 mm (vana tarafından sınırlandırılır)
- Koruma Sınıfı: IP54; opsiyonel conta seti ile IP65
- Ağırlık: Yaklaşık 1,6 kg (SKP25…)
- Gaz Uyumluluğu: Gaz aileleri I…III ve hava
Avantajları
- Yüksek Basınç Uygulamalarına Uygun: SKP25.4… yapısı ile 70…1500 mbar aralığında regülasyon imkanı.
- Hızlı Emniyet Kapanması: < 0,8 s kapanış süresi ile hızlı gaz kesme.
- Stabil Devreye Alma: Yavaş açma karakteristiği ile ateşleme sırasında daha kontrollü çalışma.
- Uç Anahtarlı Geri Bildirim: “Tam kapalı” sinyali ile otomasyon/PLC entegrasyonu kolaylaşır.
- Dayanıklı ve Modüler: Siemens vana gövdeleri ile modüler yapıda servis ve stok kolaylığı sağlar.
Kullanım Alanları
- Fanlı gaz brülörleri (mekanik veya elektronik hava/yakıt oran kontrolü olan sistemler)
- Endüstriyel ve ticari kazan sistemleri
- Proses ısıtma ve endüstriyel fırın uygulamaları
- Yüksek basınçlı gaz besleme hatlarında emniyet kapama ve regülasyon ihtiyacı olan sistemler
Teknik Bilgiler
| Genel Bilgiler | |
| Marka | Siemens |
| Model | SKP25.403E2 |
| Çalışma Şekli | 1 kademeli aç / kapa |
| Uç Anahtarı | Var (tam kapalı konum) |
| Basınç Regülasyonu | |
| Tip | Yüksek basınç regülatörü (SKP25.4…) |
| Basınç Aralığı | 70…1500 mbar (set noktası yayına bağlı) |
| Fabrika Ayarı | 1200 mbar |
| Elektriksel Özellikler | |
| Besleme Gerilimi | AC 230 V (−15 / +10 %) |
| Frekans | 50 / 60 Hz (±6 %) |
| Güç Tüketimi | Maks. 10 VA |
| Çalışma ve Performans | |
| Kapanış Süresi | < 0,8 s |
| Tam Strok Açılma Süresi | 6…13 s (0 °C altında uzayabilir) |
| Açılma Hızı | Yaklaşık 2 mm/s |
| Strok | Maks. 26 mm |
| Koruma ve Mekanik | |
| Koruma Sınıfı | IP54 (opsiyonel: IP65) |
| Ağırlık | Yaklaşık 1,6 kg |
Not: Ürün seçimi yapılırken; kullanılacak vana gövdesi, hedef basınç aralığı (set noktası yayı seçimi), gaz türü ve hat koşulları birlikte değerlendirilmelidir. Montaj ve devreye alma işlemlerinde üretici teknik dokümanları esas alınmalıdır.
