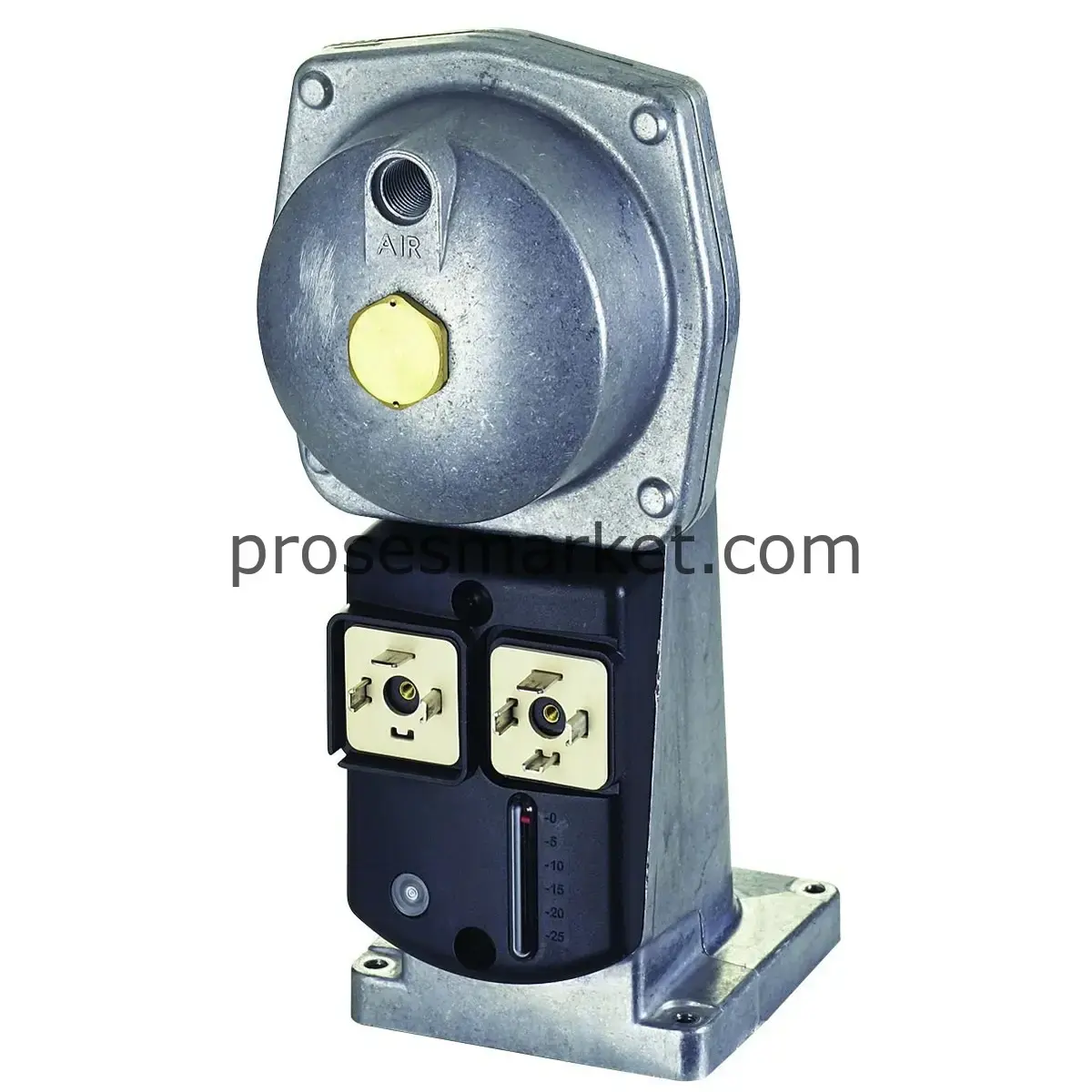

Skp25.701E2 Vana Motoru

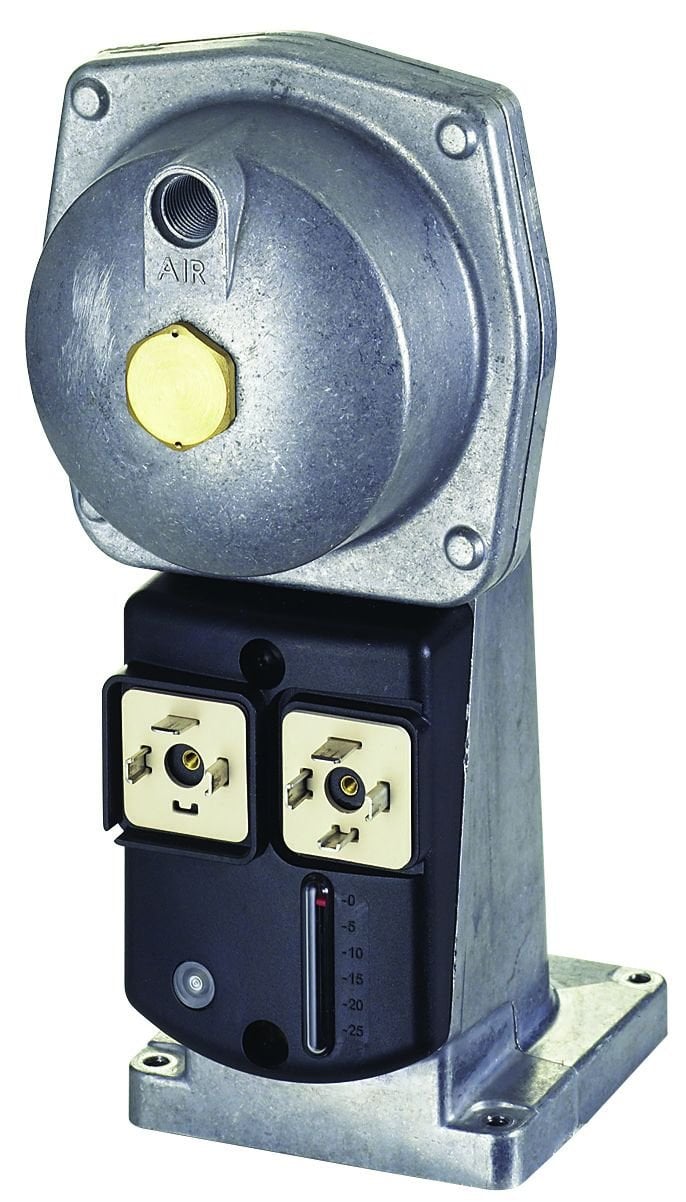

Siemens SKP25.701E2 Elektrikli Set Noktası Ayarlı Gaz Basınç Regülatörlü Elektrohidrolik Aktüatör
Siemens SKP25.701E2, Siemens VG…, VGD…, VR… ve VLF… serisi vana gövdeleri ile birlikte kullanılan, emniyet kapama fonksiyonlu ve gaz basıncını sabit tutan (sabit basınç regülatörü) elektrohidrolik aktüatördür. SKP25.7… serisi, klasik SKP25 basınç regülasyonu mantığını korur; fark olarak set noktası ayarının elektrikli olarak yapılmasına imkân verir. Bu elektrikli set noktası ayarı, aktüatör üzerine takılan SQS37 motorlu set noktası ayarlayıcı ile gerçekleştirilir.
Teknik Özellikler
- Cihaz Tipi: Elektrohidrolik aktüatör + sabit basınç regülatörü (gaz basınç regülatörü)
- Çalışma Şekli: Tek kademeli aç / kapa, emniyet kapama fonksiyonlu
- Açma / Kapama Karakteristiği: Yavaş açma, hızlı kapama
- Elektrikli Set Noktası Ayarı: SQS37 ile motorlu set noktası ayarı (3 konumlu kontrol sinyali ile)
- Set Noktası Aralıkları: Δwu / Δwo set noktası yayları ile seçilir; standart yaylar ve farklı aralıklar yay değişimi ile mümkündür
- Limit Anahtarı: Standartta yok (kapalı konum limit anahtarı opsiyonel olarak bulunabilir; “vana kapalı” bilgisi için)
- Gaz Türleri: Gaz aileleri I…III ve hava
- Besleme Gerilimi: AC 230 V (−15 / +10 %)
- Şebeke Frekansı: 50…60 Hz (±6 %)
- Güç Tüketimi: SKP25… için yaklaşık maksimum 10 VA
- Açılma Hızı: Yaklaşık 2 mm/s
- Kapanma Süresi: Hızlı kapanma (emniyet kapama)
- Strok: Maksimum 26 mm (vana tarafından sınırlandırılır)
- Koruma Sınıfı: IP54 (uygun montaj/bağlantı ile), opsiyonel sızdırmazlık ile daha yüksek koruma mümkündür
- Montaj Pozisyonu: Diyaframlar daima dik konumda olacak şekilde
- Ağırlık: SKP25.7… yaklaşık 1,6 kg (SQS37 olmadan)
- Sıcaklık / Nem: Çalışma sıcaklığı aralığı uygulamaya bağlıdır; SKP25.7… için SQS37 nedeniyle sınırlı çalışma aralığı bulunur; bağıl nem < %95
Avantajları
- Elektrikli Set Noktası Ayarı: SQS37 ile set noktası uzaktan ve kontrollü şekilde artırılıp azaltılabilir; endüstriyel fırın ve brülör uygulamalarında “yük” ayarını pratikleştirir.
- Kararlı Yanma: Basınç regülasyonu, gaz çıkış basıncını belirlenen set noktasında sabit tutmaya yardımcı olur.
- Emniyetli Çalışma: Yavaş açma – hızlı kapama karakteristiği, devreye alma güvenliği ve hızlı emniyet kapanması sağlar.
- Modüler Sistem: Aynı aktüatör ailesi farklı vana gövdeleri ile kombinlenebilir; bakım ve yedek parça yönetimi kolaylaşır.
- Opsiyonel Geri Bildirim: Kapalı konum bilgisi gerektiğinde opsiyonel limit anahtarı ile sağlanabilir.
Kullanım Alanları
- Fanlı gaz brülörleri (mekanik veya elektronik hava/yakıt oran kontrolü olan sistemler)
- Endüstriyel fırınlar (tek brülör veya brülör grupları)
- Uzaktan set noktası değişimi istenen yanma sistemleri
- Doğalgaz veya LPG ile çalışan otomatik gaz yakma uygulamaları
Teknik Bilgiler
| Genel Bilgiler | |
| Marka | Siemens |
| Model | SKP25.701E2 |
| Ürün Tipi | Gaz basınç regülatörlü elektrohidrolik aktüatör (elektrikli set noktası ayarlı) |
| Çalışma Şekli | Tek kademeli aç / kapa (emniyet kapama) |
| Set Noktası Ayarı (Elektrikli) | |
| Set Noktası Ayarlama | SQS37 motorlu set noktası ayarlayıcı ile (aktüatör üzerine takılır) |
| Set Noktası Yayları | Δwu / Δwo aralıkları yaylarla seçilir; farklı aralık kombinasyonları mümkündür |
| Geri Bildirim | |
| Limit Anahtarı | Standartta yok; istenirse kapalı konum limit anahtarı opsiyonel olabilir |
| Elektriksel Özellikler | |
| Besleme Gerilimi | AC 230 V (−15 / +10 %) |
| Frekans | 50…60 Hz (±6 %) |
| Güç Tüketimi | Yaklaşık maksimum 10 VA |
| Mekanik ve Montaj | |
| Açılma Hızı | Yaklaşık 2 mm/s |
| Strok | Maksimum 26 mm |
| Montaj Pozisyonu | Diyaframlar dik konumda |
| Ağırlık | Yaklaşık 1,6 kg (SQS37 olmadan) |
| Ortam Koşulları | |
| Bağıl Nem | < %95 (yoğuşmasız) |
| Sıcaklık | Uygulamaya göre; SKP25.7… çalışma aralığı SQS37 ile sınırlıdır |
Not: SKP25.701E2 seçimi yapılırken; kullanılacak vana gövdesi, hedef set noktası aralıkları (Δwu/Δwo yay seçimi), gaz türü ve hat koşulları birlikte değerlendirilmelidir. Ayrıntılı montaj, ayar ve güvenlik uyarıları için Siemens’in resmi teknik dokümanları referans alınmalıdır.
