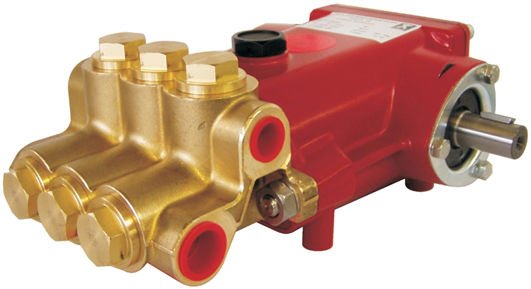

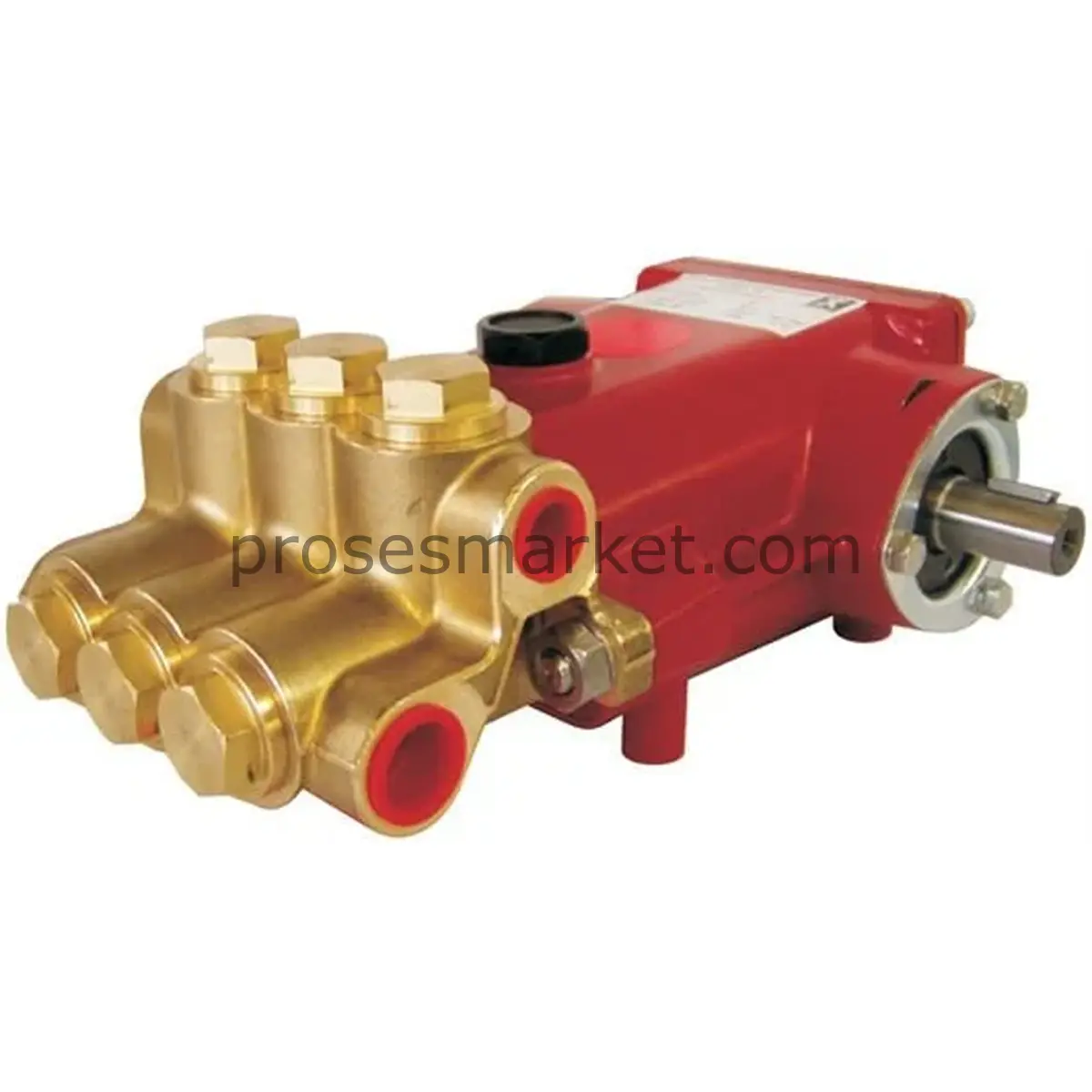

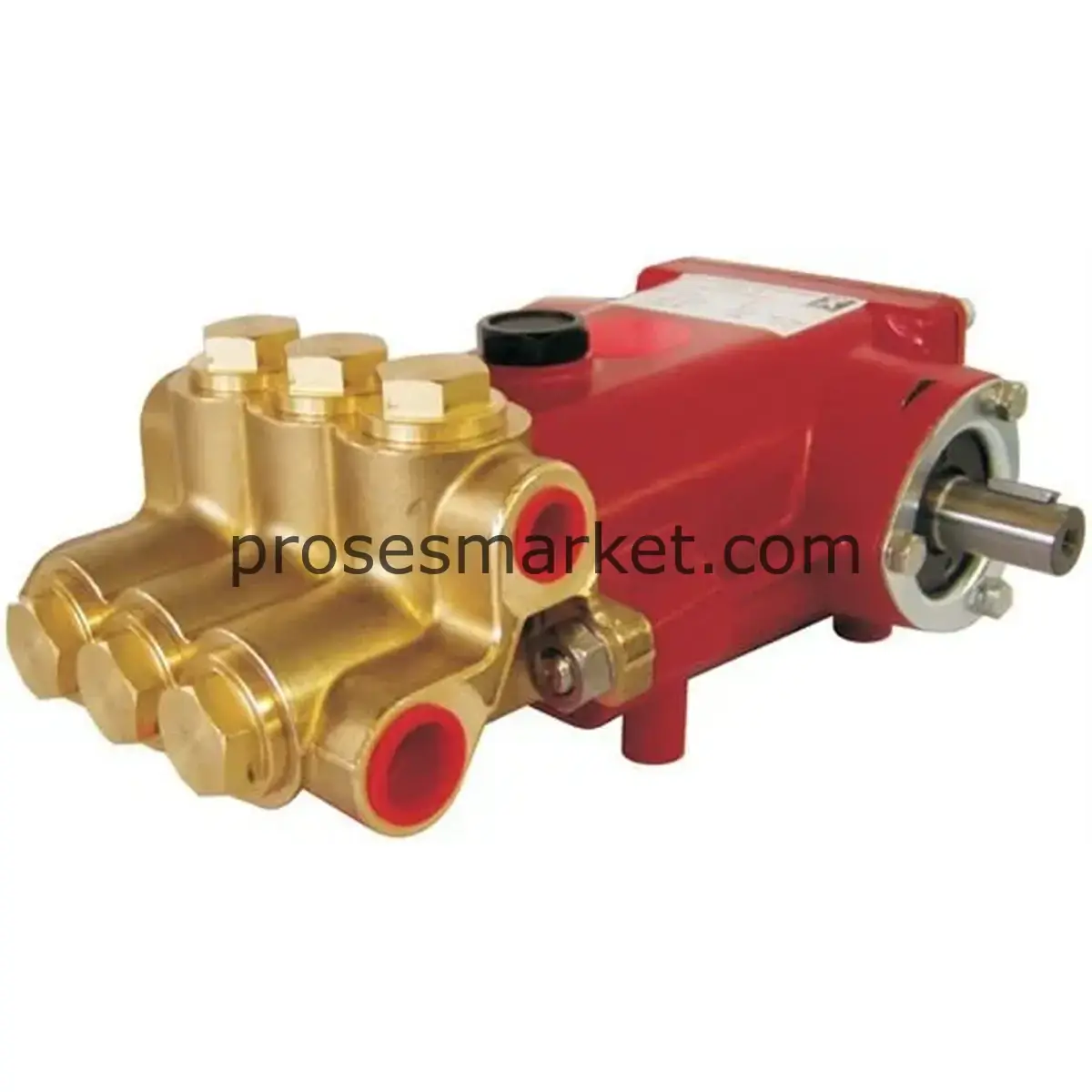

SPECK TRIPLEX P11/15 - 150 D
SPECK TRIPLEX P11/15-150D (Hot Water)
Heißwasser / Hot Water versiyon triplex plunger pompa. Buhar jeneratörü sistemlerinde kondensat basma ve proses tekniğinde 105°C’ye kadar sıcak akışkan transferi için uygundur. Performans değerleri intermittent (aussetzbetrieb) işletme esas alınarak verilmiştir.
SPECK TRIPLEX P11/15-150D, P11 serisinin Hot Water (D) versiyonudur. Triplex plunger yapısı sayesinde yüksek basınç altında kararlı debi sağlar ve özellikle buhar jeneratörü kondensat hatları gibi sıcak uygulamalarda kullanılır.
Öne Çıkan Avantajlar
- Hot Water (D) versiyon – 105°C’ye kadar sıcaklık dayanımı
- Triplex plunger tasarımı ile düşük pulsasyon
- Buhar jeneratörü kondensat basma uygulamalarına uygun
- Intermittent işletme için tanımlı performans değerleri
- Kompakt yapı ve servis kolaylığı
Kullanım Alanları
- Buhar jeneratörü kondensat basma sistemleri
- Buhar jeneratörü besi suyu / sıcak su besleme hatları
- Proses tekniğinde ısıtılmış su transferi (105°C’ye kadar)
- Endüstriyel sıcak su proses uygulamaları
- Teknik ve proses suyu sistemleri
Ürün Teknik Bilgileri
| Genel Bilgiler | |
|---|---|
| Üretici | SPECK Pumpen |
| Pompa Tipi | Triplex plunger (pozitif deplasmanlı) |
| Seri / Versiyon | P11 – D (Hot Water) |
| Model | P11/15-150D |
| Kod No (Code No.) | 00.2133 |
| Performans (Intermittent) | |
| Maks. Basınç | 60 bar |
| Maks. Debi | 9,3 / 7,8 L/dk (50 / 60 Hz) |
| Maks. Devir | 900 / 750 min⁻¹ (50 / 60 Hz) |
| Motor Gücü (kW) | 1,2 / 1,0 kW (50 / 60 Hz) |
| Termal & Mekanik | |
| Maks. Akışkan Sıcaklığı | 90 / 105 °C |
| Plunger Çapı | 18 mm |
| Strok (Hub) | 14,1 mm |
| Ağırlık | Yaklaşık 6,5 kg |
| Sınırlar / Çevresel | |
| Maks. Emiş (Inlet) Basıncı | 2 bar |
| Ortam Sıcaklığı | 5°C < T < 30°C |
| Emisyon Ses Basınç Seviyesi | ≤ 85 dB(A) |
| Yağlama / Bakım | |
| Kullanılan Yağ | ISO VG 220 endüstriyel dişli yağı (alternatif: SAE 90 GL-4) |
| Yağ Dolum Miktarı | 0,26 L |
| İlk Yağ Değişimi | 50 çalışma saati sonra |
| Periyodik Yağ Değişimi | Her 1000 saat veya en geç 12 ayda bir |
Not: Bu sayfadaki teknik veriler üretici “P11 D Hot Version” datasheet’ine dayanmaktadır. Nihai ürün seçimi ve uygulama koşulları için SPECK Pumpen teknik dokümanlarının incelenmesi önerilir.
SPECK TRIPLEX P11 Serisi – Teknik Doküman Görselleri
Aşağıdaki görseller; performans tablosu, ölçüler ve parça listesi gibi teknik bilgileri içerir. Görseller sayfa içinde yüksek çözünürlükte görüntülenir.
P11 Serisi Performans Tablosu
Model bazlı debi, basınç ve diğer performans değerleri.
P11 Serisi Ölçüler (Boyutlar)
Montaj ve yerleşim için gövde ölçüleri / bağlantı ölçüleri.
P11 Serisi Parça Listesi
Yedek parça ve servis işlemleri için parça listesi / patlatılmış görünüm.
SPECK TRIPLEX P11 Serisi – Yedek Parça Listesi
| Poz. | Adet | Kod No | Parça Adı | Description |
|---|---|---|---|---|
| 1 | 1 | 01.0269 | Antriebsgehäuse | Crankcase |
| 2 | 1 | 00.2373 | Entlüfterstopfen kpl. | Vent / Filler Plug Assy |
| 3 | 1 | 03.0121 | Getriebedeckel | Crankcase Cover |
| 4 | 1 | 06.0050 | O-Ring zu 3 | O-Ring for 3 |
| 5 | 1 | 00.0901 | O-Ringstab kpl. | Oil Dipstick Assy |
| 6 | 1 | 06.0053 | O-Ring zu 5 | O-Ring for 5 |
| 9 | 4 | 21.0069 | Zylinderkopfschraube m. Innensechsk. | Hexagon Socket Screw |
| 10 | 4 | 07.3052 | Federring | Spring Ring |
| 11 | 1 | 07.0487 | Ölablassstopfen | Oil Drain Plug |
| 11A | 1 | 06.1381 | Dichtung | Gasket |
| 12 | 2 | 03.0159 | Lagerdeckel | Bearing Cover |
| 14 | 2 | 06.0055 | Radialwellendichtring | Radial Shaft Seal |
| 15 | 2 | 05.0076 | Rillenkugellager | Grooved Ball Bearing |
| 16 | 6 | 21.0028 | Sechskantschraube | Hexagon Head Screw |
| 17 | 1 | 07.2530 | Wellenschutz | Shaft Protector |
| 18 | 1 | 11.0754 | Kurbelwelle (P11/9–100D) | Crankshaft |
| 18 | 1 | 11.0351 | Kurbelwelle (P11/10–100D) | Crankshaft |
| 18 | 1 | 11.0107 | Kurbelwelle (P11/13–100D) | Crankshaft |
| 18 | 1 | 11.0255 | Kurbelwelle (P11/15–150D) | Crankshaft |
| 19 | 1 | 07.5300 | Paßfeder | Fitting Key |
| 20 | 3 | 16.0018 | Gleitlagerpleuel | Connecting Rod |
| 22 | 3 | 00.0597 | Kreuzkopf kpl. | Crosshead Assy |
| 23 | 3 | 11.0066 | Kreuzkopfbolzen | Crosshead Pin |
| 24A | 3 | 11.0115 | Plungerrohr | Plunger Pipe |
| 24B | 3 | 21.0351 | Spannschraube | Tension Screw |
| 24C | 3 | 06.0306 | Cu-Dichtring | Copper Ring |
| 25 | 3 | 07.3918 | Ölabstreifer | Oil Scraper |
| 26 | 3 | 06.0064 | Radialwellendichtring | Radial Shaft Seal |
| 26A | 3 | 07.2964 | Distanzhülse | Spacer Sleeve |
| 28 | 2 | 07.0558 | Zentrierhülse | Centring Sleeve |
| 29* | 1 | 01.0425 | Ventilgehäuse | Valve Casing |
| 29A* | 2 | 21.0287 | Gewindestift | Stud Bolt |
| 30 | 3 | 07.0879 | Druckring | Pressure Ring |
| 31 | 3 | 06.1133 | Manschette | Sleeve |
| 32 | 3 | 07.0880 | Stützring | Support Ring |
| 33 | 3 | 07.0881 | Druckfeder | Pressure Spring |
| 34 | 6 | 07.4960 | Federspannschale | Spring Tension Disc |
| 35 | 6 | 07.1941 | Ventilfeder | Valve Spring |
| 36 | 6 | 07.1004 | Ventilplatte | Valve Plate |
| 37 | 6 | 07.0292 | Ventilsitz | Valve Seat |
| 38 | 6 | 06.0067 | O-Ring | O-Ring |
| 39 | 3 | 07.0882 | Saugventilaufnahme | Suction Valve Adaptor |
| 40 | 3 | 06.0271 | O-Ring | O-Ring |
| 41 | 3 | 07.0878 | Stopfen M28x1.5 | Plug M28x1.5 |
| 42 | 3 | 06.0272 | O-Ring | O-Ring |
| 43 | 3 | 07.1514 | Stopfen G3/4 | Plug G3/4 |
| 44 | 3 | 06.0496 | O-Ring | O-Ring |
| 45 | 2 | 21.0078 | Stiftschraube | Stud Bolt |
| 46 | 2 | 07.2398 | Sechskantmutter | Hexagon Nut |
| 47 | 2 | 07.2706 | Scheibe | Disc |
| 48 | 1 | 01.0249 | Zwischengehäuse | Intermediate Casing |
| 49 | 1 | 06.0869 | O-Ring | O-Ring |
| 50 | 6 | 06.1057 | Manschette | Sleeve |
| 51 | 3 | 07.0941 | Stützring | Support Ring |
| 52 | 1 | 07.0705 | Stopfen G1/2 | Plug G1/2 |
| 53 | 1 | 07.0608 | Stopfen G3/8 | Plug G3/8 |
Not: Yedek parça siparişlerinde parça kodu, pompa modeli ve pompa seri numarasının belirtilmesi gereklidir. Nihai ürün seçimi ve uygulama detayları için SPECK Pumpen teknik katalogları ve üretici dokümanlarının incelenmesi önerilir.
