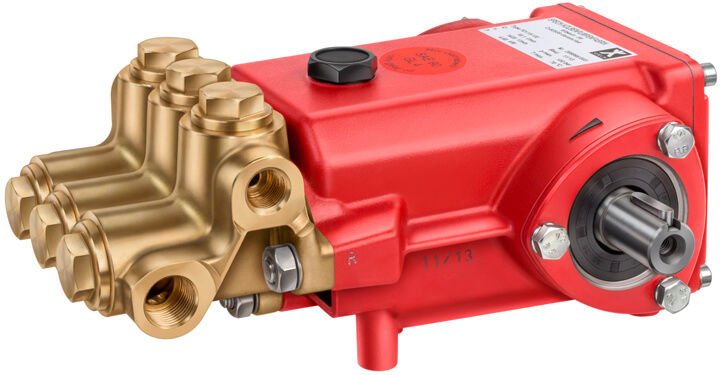

SPECK TRIPLEX P21/18 - 130 D

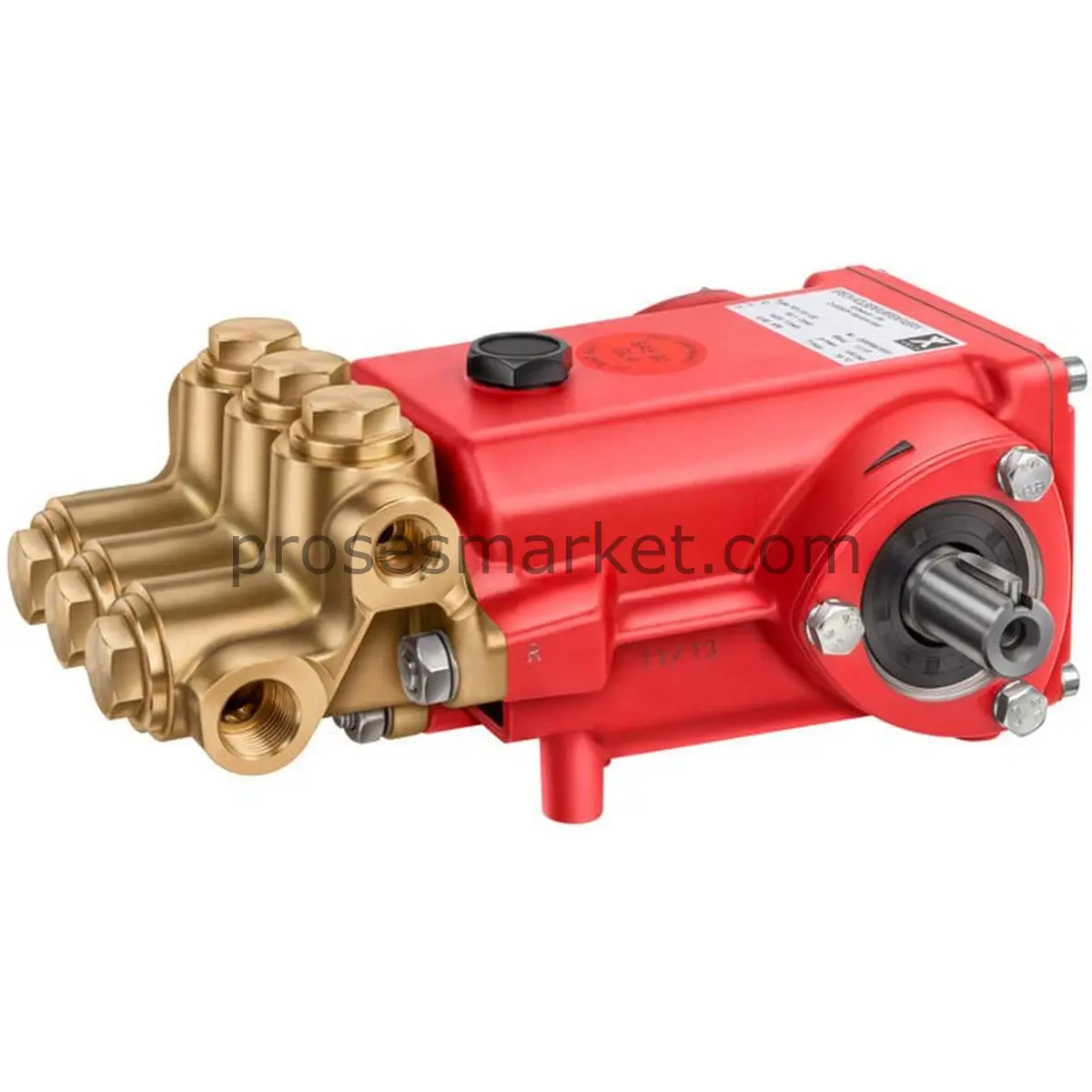

SPECK TRIPLEX P21/18-130 D (Hot Water)
Sıcak suya uygun triplex plunger pompa. Buhar jeneratörü sistemlerinde kondensat basma ve sıcak su proseslerinde, üretici teknik dokümanlarında belirtilen sınırlar dahilinde güvenilir çalışma sunar.
Model / Versiyon
P21/18-130
D – Hot Water
Basınç / Debi
60 bar
18 L/dk sınıfı
Maks. Devir
900 min⁻¹
Hot Water (D)
Yağlama
ISO VG 220
SAE 90 GL-4 alternatif
SPECK TRIPLEX P21/18-130 D, P21 serisi içerisinde yer alan, üç pistonlu (triplex) pozitif deplasmanlı plunger pompadır. Hot Water (D) konfigürasyonu, yüksek sıcaklıktaki akışkanlarda güvenli sızdırmazlık ve stabil çalışma sağlamak üzere tasarlanmıştır. Bu versiyonda maksimum devir 900 min⁻¹ ve maksimum çalışma basıncı 60 bar’dır.
Öne Çıkan Avantajlar
- Hot Water (D) tasarım – sıcak su uygulamalarına uygun yapı
- Triplex plunger sayesinde düşük pulsasyonlu ve dengeli akış
- 900 min⁻¹ maksimum devir ile uzun ömürlü mekanik çalışma
- Maksimum emiş (inlet) basıncı: 2 bar
- Net yağlama ve bakım periyotları
Kullanım Alanları
- Buhar jeneratörü kondensat basma sistemleri
- Buhar jeneratörü sıcak su geri kazanım hatları
- Sıcak su ile çalışan proses sistemleri
- Endüstriyel sıcak su basınçlandırma uygulamaları
- Teknik su ve proses suyu devreleri
Ürün Teknik Bilgileri
| Genel Bilgiler | |
|---|---|
| Üretici | SPECK Pumpen |
| Pompa Tipi | Triplex plunger (pozitif deplasmanlı) |
| Seri / Versiyon | P21 – D (Hot Water) |
| Model | P21/18-130 D |
| Performans (Hot Water – D) | |
| Maksimum Çalışma Basıncı | 60 bar |
| Debi Sınıfı | 18 L/dk |
| Maksimum Devir Sayısı | 900 min⁻¹ |
| Mekanik Yapı | |
| Plunger Sayısı | 3 adet |
| Plunger Çapı | Ø 20 mm |
| Strok (Hub) | 14,1 mm |
| Plunger Malzemesi | Katı seramik (Solid ceramic) |
| İşletme & Bakım | |
| Maks. Emiş Basıncı | 2 bar |
| Kullanılan Yağ | ISO VG 220 / SAE 90 GL-4 |
| Periyodik Yağ Değişimi | 1000 saat veya 12 ay |
Not: Teknik bilgiler üretici SPECK P21 Hot Water (D) teknik dokümanlarında belirtilen sınırlar esas alınarak hazırlanmıştır. Nihai ürün seçimi uygulama koşullarına göre yapılmalıdır.
SPECK TRIPLEX P21 Serisi – Teknik Doküman Görselleri
Aşağıdaki görseller; performans tablosu, ölçüler ve yedek parça bilgilerini içermektedir. Görseller teknik referans amaçlıdır.

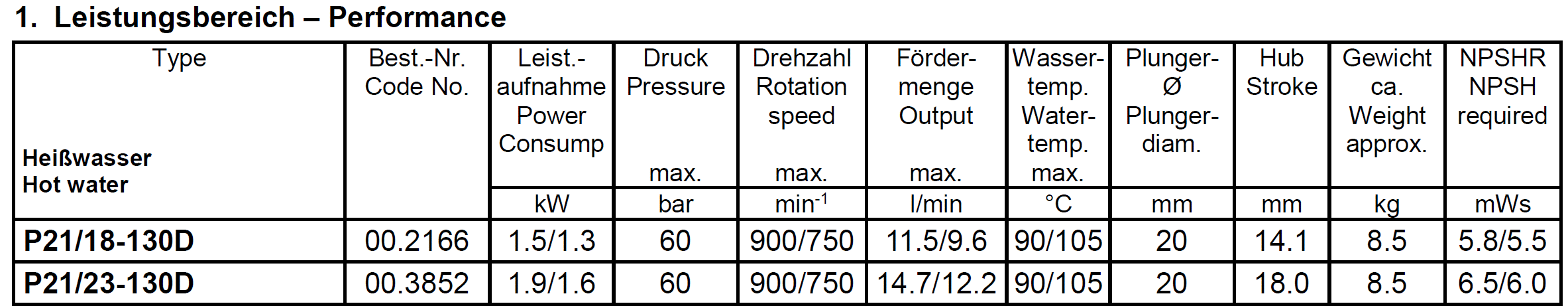

P21 Serisi Performans Tablosu
P21 Serisi Ölçüler (Boyutlar)

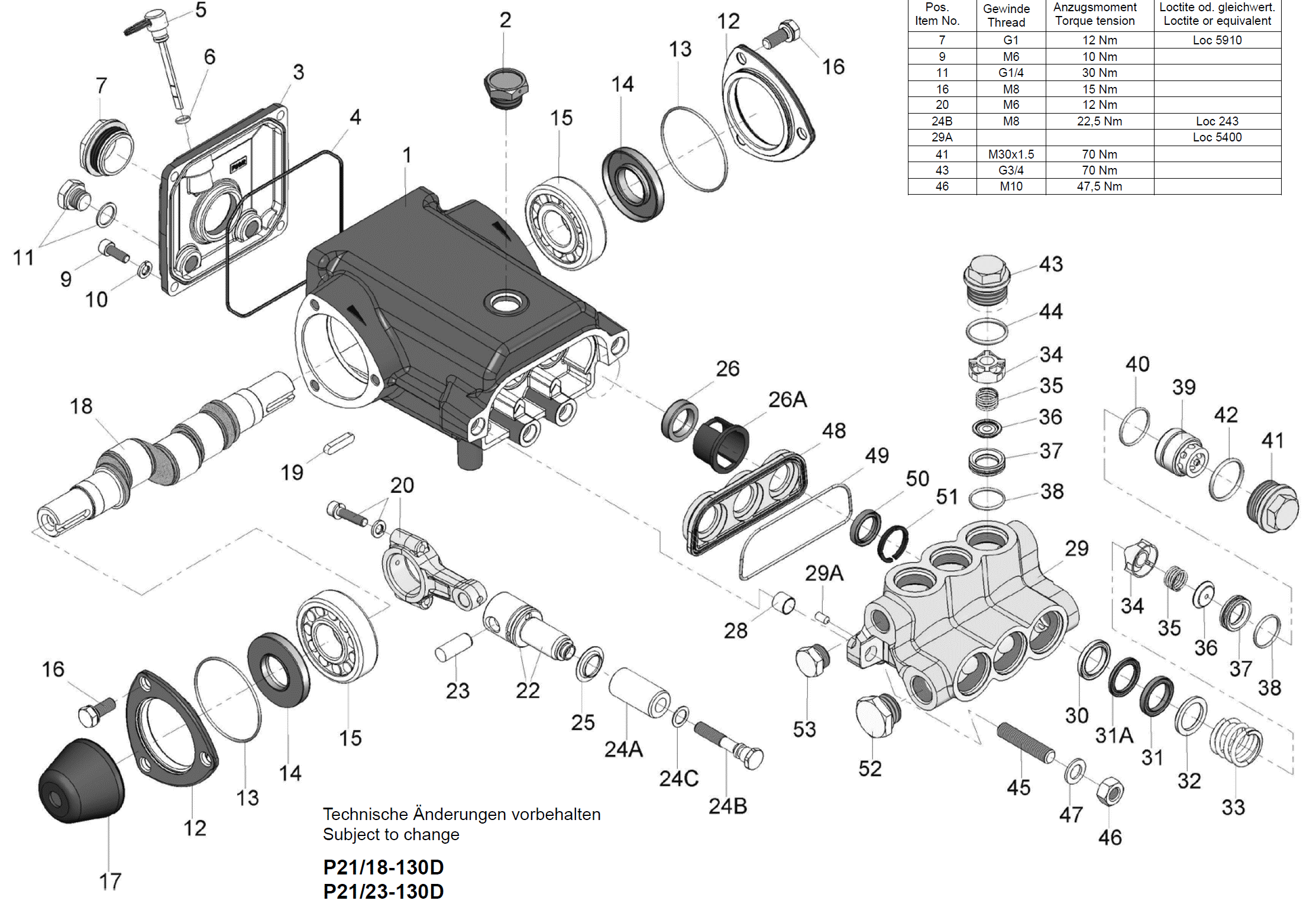

P21 Serisi Parça Listesi
SPECK TRIPLEX P21 Serisi – Yedek Parça Listesi
| Poz. | Adet | Kod No | Parça Adı (DE) | Açıklama (EN) |
|---|---|---|---|---|
| 1 | 1 | 01.0258 | Antriebsgehäuse | Crankcase |
| 2 | 1 | 00.2373 | Entl.-Füllstopfen kpl. | Vent / Filler Plug Assy |
| 3 | 1 | 03.0154 | Getriebedeckel | Crankcase Cover |
| 4 | 1 | 06.0248 | O-Ring zu 3 | O-Ring for 3 |
| 5 | 1 | 00.0556 | Ölmessstab kpl. | Oil Dipstick Assy |
| 6 | 1 | 06.0053 | O-Ring zu 5 | O-Ring for 5 |
| 7 | 1 | 00.2416 | Ölschauglas | Oil Sight Glass |
| 9 | 4 | 21.0069 | Zylinderkopfschraube m. Innensechsk. | Hexagon Socket Screw |
| 10 | 4 | 07.3052 | Federring | Spring Ring |
| 11 | 2 | 00.2372 | Ölablassstopfen kpl. | Oil Drain Plug |
| 12 | 2 | 03.0157 | Lagerdeckel | Bearing Cover |
| 13 | 2 | 06.0249 | O-Ring | O-Ring |
| 14 | 2 | 06.0057 | Radialwellendichtring | Radial Shaft Seal |
| 15 | 2 | 05.0078 | Rillenkugellager | Grooved Ball Bearing |
| 16 | 6 | 21.0034 | Sechskantkombischraube | Hexagon Combi Screw |
| 17 | 1 | 07.4599 | Wellenschutz | Shaft Protector |
| 18 | 1 | 11.0249 | Kurbelwelle P21/18-130D | Crankshaft P21/18-130D |
| 18 | 1 | 11.0267 | Kurbelwelle P21/23-130D | Crankshaft P21/23-130D |
| 19 | 1 | 07.5300 | Paßfeder | Fitting Key |
| 20 | 3 | 00.3287 | Gleitlagerpleuel kpl. | Connecting Rod Assy |
| 22 | 3 | 00.0597 | Kreuzkopf kpl. | Crosshead Assy |
| 23 | 3 | 11.0066 | Kreuzkopfbolzen | Crosshead Pin |
| 24A | 3 | 11.0124 | Plungerrohr | Plunger Pipe |
| 24B | 3 | 21.0351 | Spannschraube | Tensioning Screw |
| 24C | 3 | 06.0306 | Cu-Dichtring | Copper Ring |
| 25 | 3 | 07.3918 | Ölabstreifer | Oil Scraper |
| 26 | 3 | 06.0064 | Radialwellendichtring | Radial Shaft Seal |
| 26A | 3 | 07.2962 | Distanzhülse | Spacer Sleeve |
| 28 | 2 | 07.0558 | Zentrierhülse | Centring Sleeve |
| 29* | 1 | 01.0405 | Ventilgehäuse | Valve Casing |
| 29A | 2 | 21.0287 | Gewindestift | Stud Bolt |
| 30 | 3 | 07.0995 | Druckring | Pressure Ring |
| 31* | 3 | 06.0961 | Manschette | Sleeve |
| 31A | 3 | 06.1341 | Manschette | Sleeve |
| 32 | 3 | 07.0903 | Stützring | Support Ring |
| 33 | 3 | 07.0838 | Druckfeder | Pressure Spring |
| 34 | 6 | 07.4960 | Federspannschale | Spring Tension Disc |
| 35 | 6 | 07.1941 | Ventilfeder | Valve Spring |
| 36 | 6 | 07.1004 | Ventilplatte | Valve Plate |
| 37 | 6 | 07.0292 | Ventilsitz | Valve Seat |
| 38 | 6 | 06.0067 | O-Ring | O-Ring |
| 39 | 3 | 07.0815 | Saugventilaufnahme | Suction Valve Adaptor |
| 40 | 3 | 06.0250 | O-Ring | O-Ring |
| 41 | 3 | 07.0814 | Stopfen M30x1.5 | Plug M30x1.5 |
| 42 | 3 | 06.0251 | O-Ring | O-Ring |
| 43 | 3 | 07.1514 | Stopfen G3/4 | Plug G3/4 |
| 44 | 3 | 06.0496 | O-Ring | O-Ring |
| 45 | 4 | 21.0078 | Stiftschraube | Stud Bolt |
| 46 | 4 | 07.2398 | Sechskantmutter | Hexagon Nut |
| 47 | 4 | 07.2706 | Scheibe | Disc |
| 48 | 1 | 01.0440 | Zwischengehäuse | Intermediate Casing |
| 49 | 1 | 06.0252 | O-Ring | O-Ring |
| 50 | 3 | 06.1299 | Nutring | Grooved Seal |
| 51 | 3 | 07.3384 | Stützring | Support Ring |
| 52 | 1 | 07.0705 | Stopfen G1/2 | Plug G1/2 |
| 53 | 1 | 07.0608 | Stopfen G3/8 | Plug G3/8 |
| — | 1 | 15.1044 | Ausziehwerkzeug f. Ventilsitz | Valve Seat Extractor |
| — | 1 | 00.1966 | Antrieb kpl. P21/18 (1-28/45-47) | Gear Assy P21/18 (1-28/45-47) |
| — | 1 | 00.1967 | Antrieb kpl. P21/23 (1-28/45-47) | Gear Assy P21/23 (1-28/45-47) |
| — | 1 | 00.3461 | Pumpenkopf kpl. (29-44/52/53) | Pump Head Assy (29-44/52/53) |
| — | 1 | 14.0362 | Rep. Satz Dichtungen | Seal Repair Kit |
| — | 1 | 14.0414 | Rep. Satz Ventile | Valve Repair Kit |
Önemli Not
Performans değerleri, ölçüler ve yedek parça bilgileri ile ilgili tüm teknik içerikler üretici tarafından yayınlanan güncel teknik dokümanlar esas alınarak değerlendirilmelidir. Burada yer alan bilgiler referans amaçlıdır.
