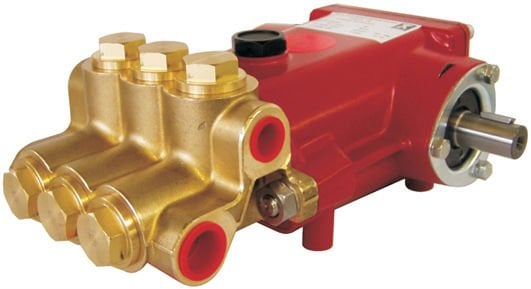

SPECK TRIPLEX P21/23 - 130 D

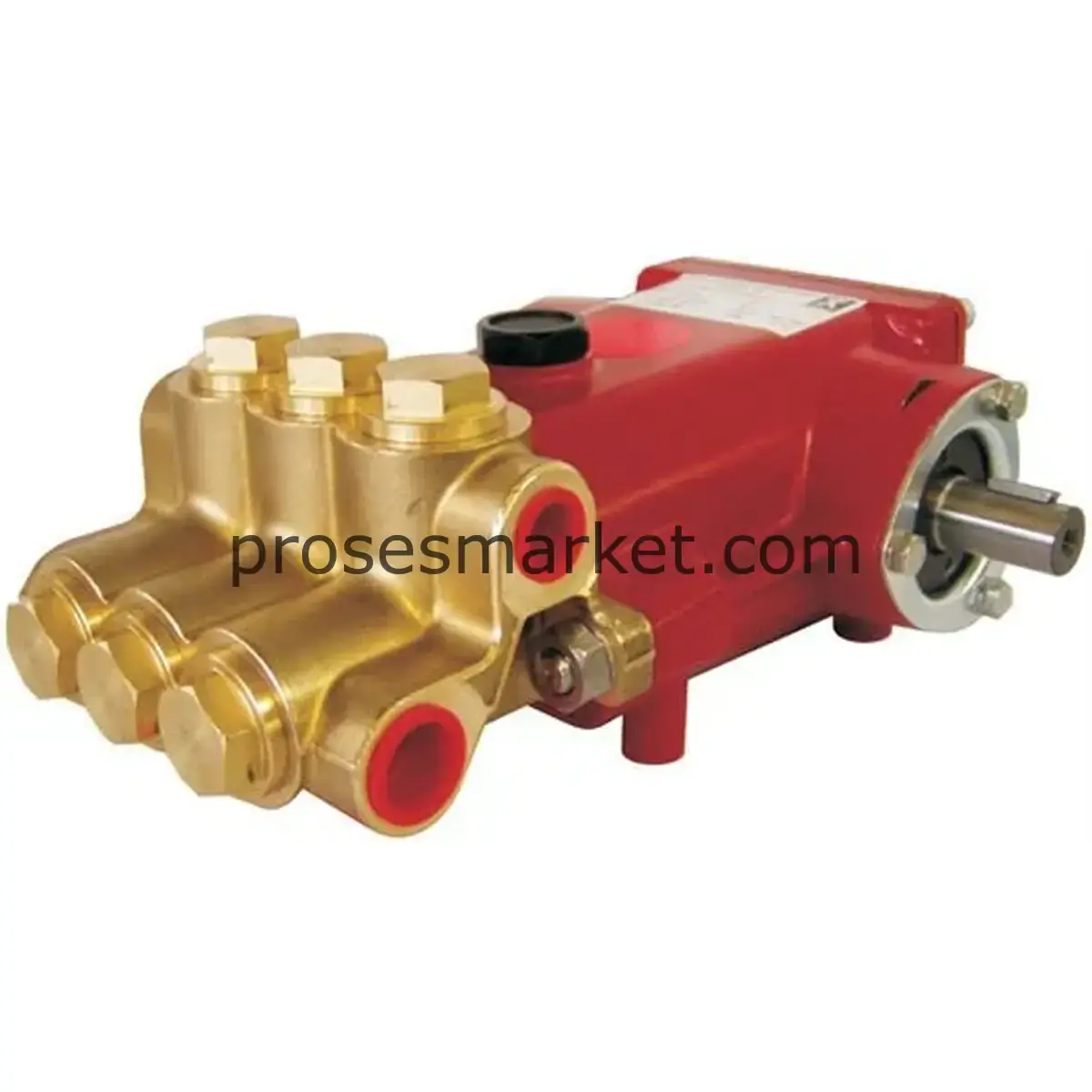

SPECK TRIPLEX P21/23-130D (Hot Water)
Heißwasser / Hot Water versiyon triplex plunger pompa. 105°C’ye kadar sıcak akışkan transferi ve buhar jeneratörü kondensat basma uygulamaları için uygundur. Performans değerleri intermittent işletme esas alınarak verilmiştir.
Model / Versiyon
P21/23-130D
Hot Water (D)
Basınç / Debi
60 bar
14,7 / 12,2 L/dk
Sıcaklık / Devir
90 / 105 °C
900 / 750 min⁻¹
Güç
1,9 / 1,6 kW
50 / 60 Hz
SPECK TRIPLEX P21/23-130D, P21 serisinin sıcak suya özel (D / Hot Water) versiyonudur. Triplex plunger yapısı sayesinde yüksek basınç altında kararlı debi sağlar ve özellikle buhar jeneratörü kondensat hatlarında tercih edilir.
Ürün Teknik Bilgileri
| Genel Bilgiler | |
|---|---|
| Üretici | SPECK Pumpen |
| Pompa Tipi | Triplex plunger (pozitif deplasmanlı) |
| Model | P21/23-130D |
| Performans | |
| Maks. Basınç | 60 bar |
| Debi | 14,7 / 12,2 L/dk |
| Devir | 900 / 750 min⁻¹ |
| Motor Gücü | 1,9 / 1,6 kW (50 / 60 Hz) |
| Termal & Mekanik | |
| Maks. Akışkan Sıcaklığı | 90 / 105 °C |
| Plunger Çapı | 20 mm |
| Strok | 18 mm |
| Ağırlık | Yaklaşık 8,5 kg |
| Yağlama / Bakım | |
| Kullanılan Yağ | ISO VG 220 endüstriyel dişli yağı (alternatif: SAE 90 GL-4) |
| Yağ Dolum Miktarı | 0,37 L |
| İlk Yağ Değişimi | 50 çalışma saati sonra |
| Periyodik Yağ Değişimi | Her 1000 saat veya en geç 12 ayda bir |
Not: Bu sayfadaki teknik veriler üretici datasheet’ine dayanmaktadır. Nihai ürün seçimi ve bakım prosedürleri için SPECK Pumpen teknik dokümanlarının incelenmesi önerilir.
SPECK TRIPLEX P21 Serisi – Teknik Doküman Görselleri
Aşağıdaki görseller; performans tablosu, ölçüler ve yedek parça bilgilerini içermektedir. Görseller teknik referans amaçlıdır.
P21 Serisi Performans Tablosu
P21 Serisi Ölçüler (Boyutlar)
P21 Serisi Parça Listesi
SPECK TRIPLEX P21 Serisi – Yedek Parça Listesi
| Poz. | Adet | Kod No | Parça Adı (DE) | Açıklama (EN) |
|---|---|---|---|---|
| 1 | 1 | 01.0258 | Antriebsgehäuse | Crankcase |
| 2 | 1 | 00.2373 | Entl.-Füllstopfen kpl. | Vent / Filler Plug Assy |
| 3 | 1 | 03.0154 | Getriebedeckel | Crankcase Cover |
| 4 | 1 | 06.0248 | O-Ring zu 3 | O-Ring for 3 |
| 5 | 1 | 00.0556 | Ölmessstab kpl. | Oil Dipstick Assy |
| 6 | 1 | 06.0053 | O-Ring zu 5 | O-Ring for 5 |
| 7 | 1 | 00.2416 | Ölschauglas | Oil Sight Glass |
| 9 | 4 | 21.0069 | Zylinderkopfschraube m. Innensechsk. | Hexagon Socket Screw |
| 10 | 4 | 07.3052 | Federring | Spring Ring |
| 11 | 2 | 00.2372 | Ölablassstopfen kpl. | Oil Drain Plug |
| 12 | 2 | 03.0157 | Lagerdeckel | Bearing Cover |
| 13 | 2 | 06.0249 | O-Ring | O-Ring |
| 14 | 2 | 06.0057 | Radialwellendichtring | Radial Shaft Seal |
| 15 | 2 | 05.0078 | Rillenkugellager | Grooved Ball Bearing |
| 16 | 6 | 21.0034 | Sechskantkombischraube | Hexagon Combi Screw |
| 17 | 1 | 07.4599 | Wellenschutz | Shaft Protector |
| 18 | 1 | 11.0249 | Kurbelwelle P21/18-130D | Crankshaft P21/18-130D |
| 18 | 1 | 11.0267 | Kurbelwelle P21/23-130D | Crankshaft P21/23-130D |
| 19 | 1 | 07.5300 | Paßfeder | Fitting Key |
| 20 | 3 | 00.3287 | Gleitlagerpleuel kpl. | Connecting Rod Assy |
| 22 | 3 | 00.0597 | Kreuzkopf kpl. | Crosshead Assy |
| 23 | 3 | 11.0066 | Kreuzkopfbolzen | Crosshead Pin |
| 24A | 3 | 11.0124 | Plungerrohr | Plunger Pipe |
| 24B | 3 | 21.0351 | Spannschraube | Tensioning Screw |
| 24C | 3 | 06.0306 | Cu-Dichtring | Copper Ring |
| 25 | 3 | 07.3918 | Ölabstreifer | Oil Scraper |
| 26 | 3 | 06.0064 | Radialwellendichtring | Radial Shaft Seal |
| 26A | 3 | 07.2962 | Distanzhülse | Spacer Sleeve |
| 28 | 2 | 07.0558 | Zentrierhülse | Centring Sleeve |
| 29* | 1 | 01.0405 | Ventilgehäuse | Valve Casing |
| 29A | 2 | 21.0287 | Gewindestift | Stud Bolt |
| 30 | 3 | 07.0995 | Druckring | Pressure Ring |
| 31* | 3 | 06.0961 | Manschette | Sleeve |
| 31A | 3 | 06.1341 | Manschette | Sleeve |
| 32 | 3 | 07.0903 | Stützring | Support Ring |
| 33 | 3 | 07.0838 | Druckfeder | Pressure Spring |
| 34 | 6 | 07.4960 | Federspannschale | Spring Tension Disc |
| 35 | 6 | 07.1941 | Ventilfeder | Valve Spring |
| 36 | 6 | 07.1004 | Ventilplatte | Valve Plate |
| 37 | 6 | 07.0292 | Ventilsitz | Valve Seat |
| 38 | 6 | 06.0067 | O-Ring | O-Ring |
| 39 | 3 | 07.0815 | Saugventilaufnahme | Suction Valve Adaptor |
| 40 | 3 | 06.0250 | O-Ring | O-Ring |
| 41 | 3 | 07.0814 | Stopfen M30x1.5 | Plug M30x1.5 |
| 42 | 3 | 06.0251 | O-Ring | O-Ring |
| 43 | 3 | 07.1514 | Stopfen G3/4 | Plug G3/4 |
| 44 | 3 | 06.0496 | O-Ring | O-Ring |
| 45 | 4 | 21.0078 | Stiftschraube | Stud Bolt |
| 46 | 4 | 07.2398 | Sechskantmutter | Hexagon Nut |
| 47 | 4 | 07.2706 | Scheibe | Disc |
| 48 | 1 | 01.0440 | Zwischengehäuse | Intermediate Casing |
| 49 | 1 | 06.0252 | O-Ring | O-Ring |
| 50 | 3 | 06.1299 | Nutring | Grooved Seal |
| 51 | 3 | 07.3384 | Stützring | Support Ring |
| 52 | 1 | 07.0705 | Stopfen G1/2 | Plug G1/2 |
| 53 | 1 | 07.0608 | Stopfen G3/8 | Plug G3/8 |
| — | 1 | 15.1044 | Ausziehwerkzeug f. Ventilsitz | Valve Seat Extractor |
| — | 1 | 00.1966 | Antrieb kpl. P21/18 (1-28/45-47) | Gear Assy P21/18 (1-28/45-47) |
| — | 1 | 00.1967 | Antrieb kpl. P21/23 (1-28/45-47) | Gear Assy P21/23 (1-28/45-47) |
| — | 1 | 00.3461 | Pumpenkopf kpl. (29-44/52/53) | Pump Head Assy (29-44/52/53) |
| — | 1 | 14.0362 | Rep. Satz Dichtungen | Seal Repair Kit |
| — | 1 | 14.0414 | Rep. Satz Ventile | Valve Repair Kit |
Önemli Not
Performans değerleri, ölçüler ve yedek parça bilgileri ile ilgili tüm teknik içerikler üretici tarafından yayınlanan güncel teknik dokümanlar esas alınarak değerlendirilmelidir. Burada yer alan bilgiler referans amaçlıdır.
