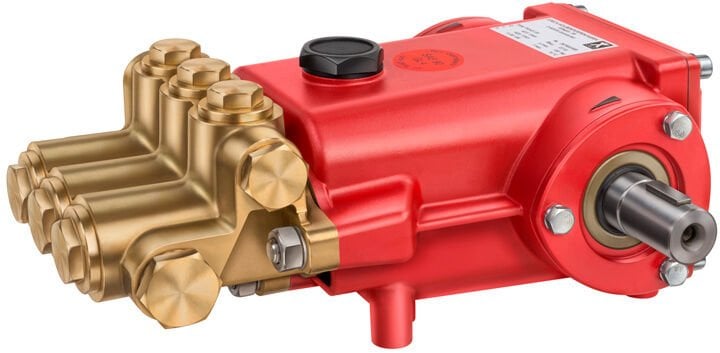

SPECK TRIPLEX P30/43 - 130 D

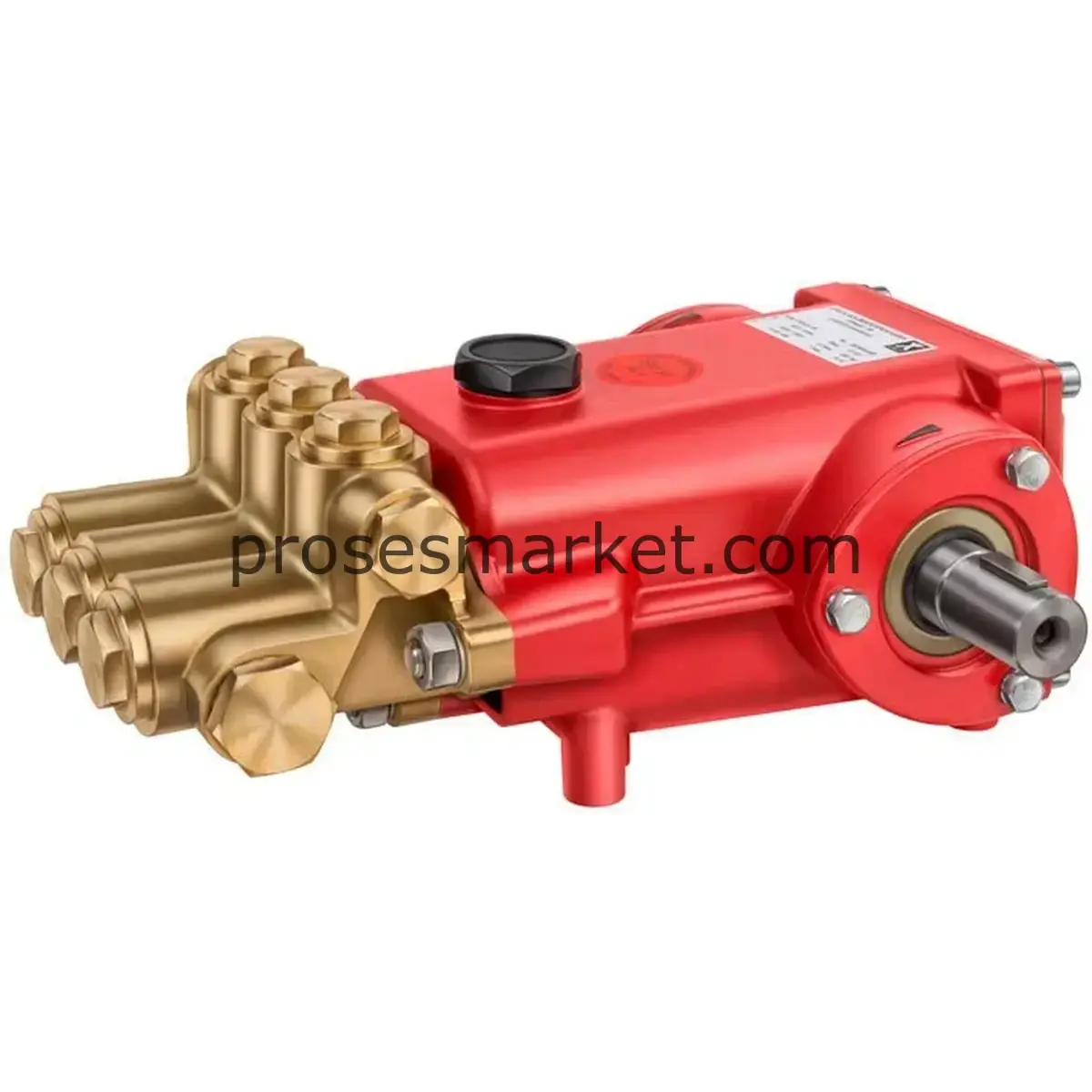

SPECK TRIPLEX P30/43-130D (Hot Water)
Heißwasser / Hot Water versiyon triplex plunger pompa. Buhar jeneratörü sistemlerinde kondensat basma ve proses tekniğinde 105°C’ye kadar sıcak akışkan transferi için uygundur. Performans değerleri intermittent (aussetzbetrieb) işletme esas alınarak verilmiştir.
Model / Versiyon
P30/43-130D
Hot Water (D)
Basınç / Debi
60 bar
26,9 / 22,5 L/dk (50/60 Hz)
Sıcaklık / Devir
90 / 105 °C
900 / 750 min⁻¹ (50/60 Hz)
Güç
3,5 / 2,9 kW
50 / 60 Hz
SPECK TRIPLEX P30/43-130D, P30 serisinin sıcak suya özel (D / Hot Water) versiyonudur. Triplex plunger yapısı sayesinde yüksek basınç altında kararlı debi sağlar ve özellikle buhar jeneratörü kondensat hatları gibi yüksek sıcaklık gerektiren uygulamalarda tercih edilir.
Öne Çıkan Avantajlar
- Hot Water (D) versiyon – 105°C’ye kadar sıcaklık dayanımı
- Triplex plunger tasarımı ile dengeli ve kararlı akış
- Buhar jeneratörü kondensat basma uygulamalarına uygun
- Intermittent işletme için tanımlı performans değerleri
- Endüstriyel kullanım için güçlü ve dayanıklı mekanik yapı
Kullanım Alanları
- Buhar jeneratörü kondensat basma sistemleri
- Buhar jeneratörü sıcak su besleme hatları
- Proses tekniğinde ısıtılmış su transferi (105°C’ye kadar)
- Endüstriyel sıcak su proses uygulamaları
- Teknik ve proses suyu sistemleri
Ürün Teknik Bilgileri
| Genel Bilgiler | |
|---|---|
| Üretici | SPECK Pumpen |
| Pompa Tipi | Triplex plunger (pozitif deplasmanlı) |
| Seri / Versiyon | P30 – D (Hot Water) |
| Model | P30/43-130D |
| Kod No (Code No.) | 00.2131 |
| Performans (Intermittent) | |
| Maks. Basınç | 60 bar |
| Maks. Debi | 26,9 / 22,5 L/dk (50 / 60 Hz) |
| Maks. Devir | 900 / 750 min⁻¹ (50 / 60 Hz) |
| Motor Gücü (kW) | 3,5 / 2,9 kW (50 / 60 Hz) |
| Termal & Mekanik | |
| Maks. Akışkan Sıcaklığı | 90 / 105 °C |
| Plunger Çapı | 26 mm |
| Strok (Hub) | 20 mm |
| Ağırlık | Yaklaşık 14,2 kg |
| Sınırlar / Çevresel | |
| Maks. Emiş (Inlet) Basıncı | 2 bar |
| Ortam Sıcaklığı | 5°C < T < 30°C |
| Emisyon Ses Basınç Seviyesi | ≤ 89 dB(A) |
| Yağlama / Bakım | |
| Kullanılan Yağ | ISO VG 220 endüstriyel dişli yağı (alternatif: SAE 90 GL-4) |
| Yağ Dolum Miktarı | 0,7 L |
| İlk Yağ Değişimi | 50 çalışma saati sonra |
| Periyodik Yağ Değişimi | Her 1000 saat veya en geç 12 ayda bir |
Not: Bu sayfadaki teknik veriler üretici “P30-D” teknik dokümanına dayanmaktadır. Nihai ürün seçimi ve uygulama koşulları için SPECK Pumpen teknik dokümanlarının incelenmesi önerilir.
SPECK TRIPLEX P30 Serisi – Teknik Doküman Görselleri
Aşağıdaki görseller; performans tablosu, ölçüler ve yedek parça / montaj bilgilerini içermektedir. Görseller teknik referans amaçlıdır.
P30 Serisi Performans Tablosu
P30 Serisi Ölçüler (Boyutlar)
P30 Serisi Montaj & Parça Referansı
SPECK TRIPLEX P30 Serisi – Yedek Parça Listesi
| Poz. | Adet | Kod No | Parça Adı (DE) | Açıklama (EN) |
|---|---|---|---|---|
| 1 | 1 | 01.0255 | Antriebsgehäuse | Crankcase |
| 2 | 1 | 00.2431 | Ölauffüllstopfen kpl. | Oil Filler Plug Assy |
| 3 | 1 | 03.0162 | Getriebedeckel | Crankcase Cover |
| 4 | 1 | 06.0286 | O-Ring zu 3 | O-Ring for 3 |
| 5 | 1 | 00.0564 | Ölmessstab kpl. | Oil Dipstick Assy |
| 6 | 1 | 06.0053 | O-Ring zu 5 | O-Ring for 5 |
| 7 | 1 | 00.2416 | Ölschauglas | Oil Sight Glass |
| 9 | 4 | 21.0026 | Zylinderkopfschraube m. Innensechsk. | Hexagon Socket Screw |
| 10 | 4 | 07.2994 | Federring | Spring Ring |
| 11 | 2 | 07.0705 | Stopfen G1/2 | Plug G1/2 |
| 11A | 2 | 06.0067 | O-Ring | O-Ring |
| 12 | 2 | 03.0163 | Lagerdeckel | Bearing Cover |
| 13 | 2 | 06.0288 | O-Ring | O-Ring |
| 14 | 2 | 06.0287 | Radialwellendichtring | Radial Shaft Seal |
| 15 | 2 | 05.0101 | Rillenkugellager | Grooved Ball Bearing |
| 16 | 6 | 21.0034 | Sechskantkombischraube | Hexagon Screw |
| 17 | 1 | 07.4600 | Wellenschutz | Shaft Protector |
| 18 | 1 | 11.0258 | Kurbelwelle | Crankshaft |
| 19 | 1 | 07.3050 | Paßfeder | Fitting Key |
| 20 | 3 | 00.3288 | Gleitlagerpleuel kpl. | Connecting Rod Assy |
| 22 | 3 | 00.0596 | Kreuzkopf kpl. | Crosshead Assy |
| 23 | 3 | 11.0259 | Kreuzkopfbolzen | Crosshead Pin |
| 24A | 3 | 11.0271 | Plungerrohr P30/36-150D | Plunger Pipe P30/36-150D |
| 24A | 3 | 11.0272 | Plungerrohr P30/43-130D | Plunger Pipe P30/43-130D |
| 24B | 3 | 21.0338 | Spannschraube | Tensioning Screw |
| 24C | 3 | 06.0113 | O-Ring | O-Ring |
| 24D | 3 | 06.0114 | Stützring | Support Ring |
| 24E | 3 | 06.0275 | Cu-Dichtring | Copper Ring |
| 25 | 3 | 07.4354 | Ölabstreifer | Oil Scraper |
| 26 | 3 | 06.1246 | Radialwellendichtring | Radial Shaft Seal |
| 28 | 2 | 07.0874 | Zentrierhülse | Seal Retainer |
| 29* | 1 | 01.0272 | Ventilgehäuse | Valve Casing |
| 29A | 2 | 21.0287 | Gewindestift | Stud Bolt |
| 30 | 3 | 07.1581 | Druckring P30/36-150D | Pressure Ring P30/36-150D |
| 30 | 3 | 07.0924 | Druckring P30/43-130D | Pressure Ring P30/43-130D |
| 33 | 3 | 07.0918 | Druckfeder | Pressure Spring |
| 34 | 3 | 07.4960 | Federspannschale | Spring Tension Cap |
| 34A | 3 | 07.1990 | Federspannschale Saug | Spring Tension Cap for Suction |
| 35 | 6 | 07.2147 | Ventilfeder | Valve Spring |
| 36 | 6 | 07.0957 | Ventilplatte | Valve Plate |
| 37 | 6 | 07.0292 | Ventilsitz | Valve Seat |
| 38 | 6 | 06.0067 | O-Ring | O-Ring |
| 39 | 3 | 07.0915 | Saugventilaufnahme | Suction Valve Adaptor |
| 39A | 3 | 07.0916 | Distantring | Spacer Ring |
| 40 | 3 | 06.1850 | O-Ring | O-Ring |
| 41 | 3 | 07.0912 | Stopfen M36x1.5 | Plug M36x1.5 |
| 42 | 3 | 06.0285 | O-Ring | O-Ring |
| 43 | 3 | 07.0814 | Stopfen M30x1.5 | Plug M30x1.5 |
| 44 | 3 | 06.0251 | O-Ring | O-Ring |
| 45 | 4 | 21.0074 | Stiftschraube | Stud Bolt |
| 46 | 4 | 07.0988 | Sechskantmutter | Hexagon Nut |
| 47 | 4 | 07.2707 | Scheibe | Disc |
| 48 | 1 | 01.0264 | Zwischengehäuse P30/36-150D | Intermediate Casing P30/36-150D |
| 48 | 1 | 01.0265 | Zwischengehäuse P30/43-130D | Intermediate Casing P30/43-130D |
| 49 | 1 | 06.0304 | O-Ring | O-Ring |
| 50 | 6 | 06.0949 | Manschette P30/43-130D | Sleeve P30/43-130D |
| 50 | 6 | 06.0927 | Manschette P30/36-150D | Sleeve P30/36-150D |
| 50A | 3 | 06.0949 | Manschette P30/43-130D | Sleeve P30/43-130D |
| 50A | 3 | 06.0927 | Manschette P30/36-150D | Sleeve P30/36-150D |
| 51 | 3 | 07.0959 | Stützring P30/36-150D | Support Ring P30/36-150D |
| 51 | 3 | 07.0960 | Stützring P30/43-130D | Support Ring P30/43-130D |
| 51A | 3 | 06.0929 | O-Ring P30/36-150D | O-Ring P30/36-150D |
| 51A | 3 | 06.0956 | O-Ring P30/43-130D | O-Ring P30/43-130D |
| 52 | 1 | 07.0705 | Stopfen G1/2 | Plug G1/2 |
| 53 | 1 | 07.1001 | Stopfen G3/4 | Plug G3/4 |
| — | 1 | 15.1044 | Ausziehwerkzeug f. Ventilsitz | Valve Seat Extractor |
| — | 1 | 00.4595 | Antrieb kpl. P30/36D | Gear Assy P30/36D |
| — | 1 | 00.4596 | Antrieb kpl. P30/43D | Gear Assy P30/43D |
| — | 1 | 00.3464 | Pumpenkopf kpl. P30/36-150D | Pump Head Assy P30/36-150D |
| — | 1 | 00.3467 | Pumpenkopf kpl. P30/43-130D | Pump Head Assy P30/43-130D |
| — | 1 | 14.0360 | Rep. Satz Dichtungen P30/36-150D | Seal Repair Kit P30/36-150D |
| — | 1 | 14.0361 | Rep. Satz Dichtungen P30/43-130D | Seal Repair Kit P30/43-130D |
| — | 1 | 14.0415 | Rep. Satz Ventile | Valve Repair Kit |
Önemli Not: Parça kodları ve varyantlar pompa tipine göre değişiklik gösterebilir. Sipariş öncesinde üretici teknik dokümanlarının kontrol edilmesi önerilir.
