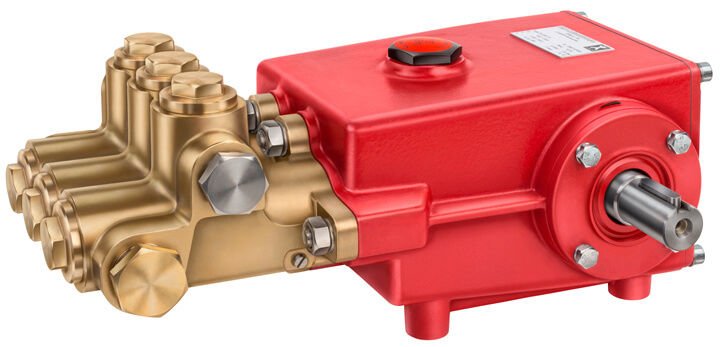

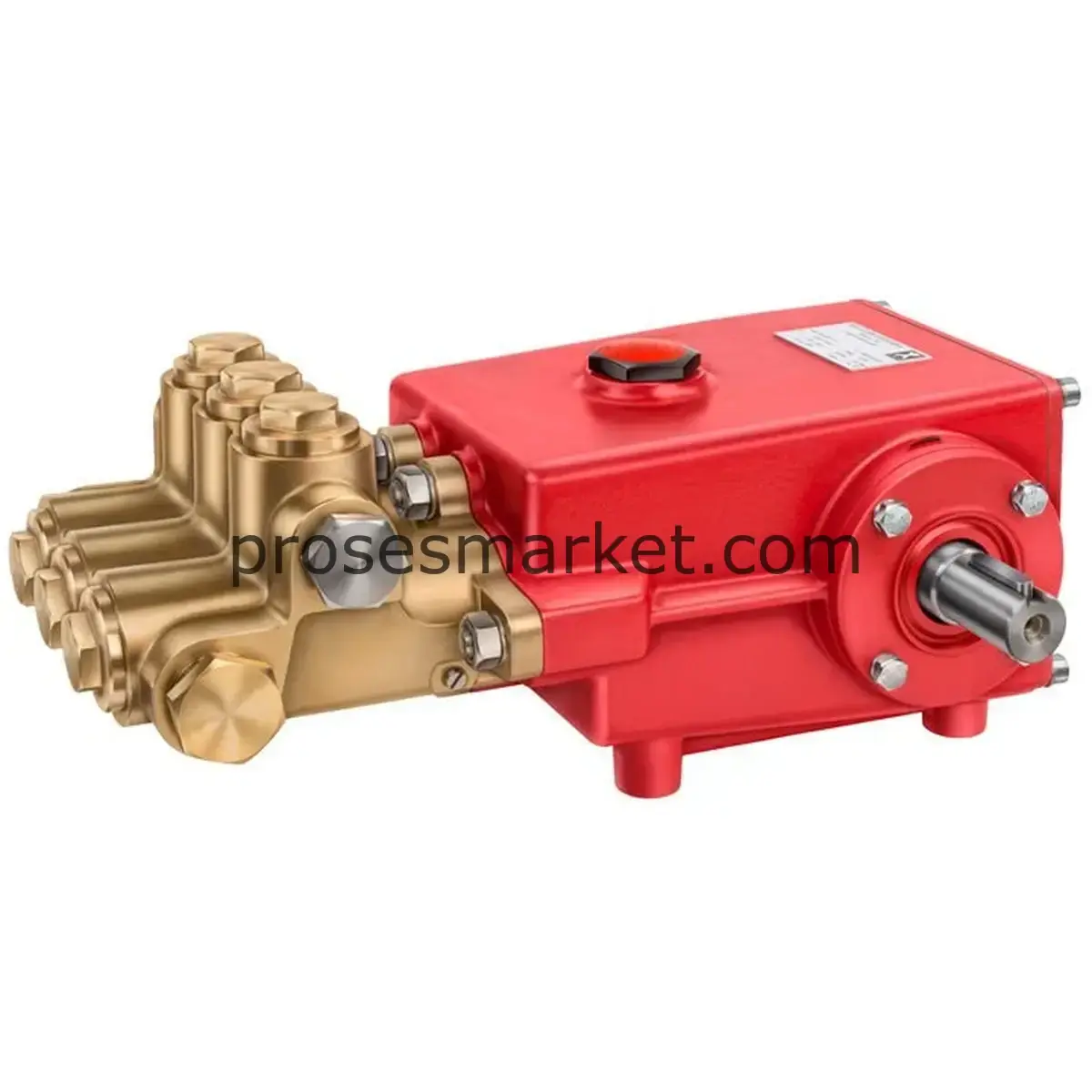

SPECK TRIPLEX P41/58 - 110 D
SPECK TRIPLEX P41/58-110D (Hot Water)
Heißwasser / Hot Water versiyon triplex plunger pompa. Buhar jeneratörü sistemlerinde kondensat basma ve proses tekniğinde 105°C’ye kadar sıcak akışkan transferi için uygundur. Performans değerleri intermittent (aussetzbetrieb) işletme esas alınarak verilmiştir; sürekli işletme verileri talep üzerine değerlendirilir.
Model / Versiyon
P41/58-110D
Hot Water (D)
Basınç / Debi
80 bar
39,7 L/dk (maks.)
Sıcaklık / Devir
105 °C
750 min⁻¹ (maks.)
Güç / Ağırlık
6,3 kW
≈ 31,5 kg
SPECK TRIPLEX P41/58-110D, P41 serisinin sıcak suya özel (D / Hot Water) versiyonudur. Triplex plunger yapısı sayesinde yüksek basınç altında kararlı debi sağlar. Özellikle buhar jeneratörü uygulamalarında kondensatın basılması ve 105°C’ye kadar sıcak akışkan transferi için tercih edilir.
Öne Çıkan Avantajlar
- Hot Water (D) versiyon – 105°C maksimum akışkan sıcaklığı
- Triplex plunger tasarımı ile dengeli akış ve endüstriyel dayanıklılık
- Intermittent işletme için tanımlı performans değerleri
- Yüksek debi sınıfı: 39,7 L/dk (maks.)
- Bakım planlaması için net yağ dolumu ve yağ değişim periyotları
Kullanım Alanları
- Buhar jeneratörü kondensat basma sistemleri
- Buhar jeneratörü besleme / sıcak su hatları
- Proses tekniğinde ısıtılmış su transferi (105°C’ye kadar)
- Endüstriyel sıcak su basınçlandırma uygulamaları
- Teknik ve proses suyu sistemleri
Ürün Teknik Bilgileri
| Genel Bilgiler | |
|---|---|
| Üretici | SPECK Pumpen |
| Pompa Tipi | Triplex plunger (pozitif deplasmanlı) |
| Seri / Versiyon | P41 – D (Hot Water) |
| Model | P41/58-110D |
| Kod No (Code No.) | 00.3733 |
| Performans (Intermittent) | |
| Maks. Basınç | 80 bar |
| Maks. Debi | 39,7 L/dk (maks.) |
| Maks. Devir | 750 min⁻¹ |
| Motor Gücü (kW) | 6,3 kW |
| Termal & Mekanik | |
| Maks. Akışkan Sıcaklığı | 105 °C |
| Plunger Çapı | 30 mm |
| Strok (Hub) | 26,0 mm |
| Ağırlık | Yaklaşık 31,5 kg |
| Sınırlar / Çevresel | |
| Maks. Emiş (Inlet) Basıncı | 2 bar |
| Ortam Sıcaklığı | 5°C < T < 30°C |
| Emisyon Ses Basınç Seviyesi | ≤ 84 dB(A) |
| Yağlama / Bakım | |
| Kullanılan Yağ | ISO VG 220 endüstriyel dişli yağı (alternatif: SAE 90 GL-4) |
| Yağ Dolum Miktarı | 1,0 L |
| İlk Yağ Değişimi | 50 çalışma saati sonra |
| Periyodik Yağ Değişimi | Her 500 saat veya en geç 12 ayda bir |
Not: Bu sayfadaki teknik veriler üretici “P41-58_70_-110D” datasheet’ine dayanmaktadır. Nihai ürün seçimi ve uygulama koşulları için SPECK Pumpen teknik dokümanlarının incelenmesi önerilir.
SPECK TRIPLEX P41 Serisi – Teknik Doküman Görselleri
Aşağıdaki görseller; performans tablosu, ölçüler ve montaj / yedek parça bilgilerini içermektedir. Görseller teknik referans amaçlıdır.

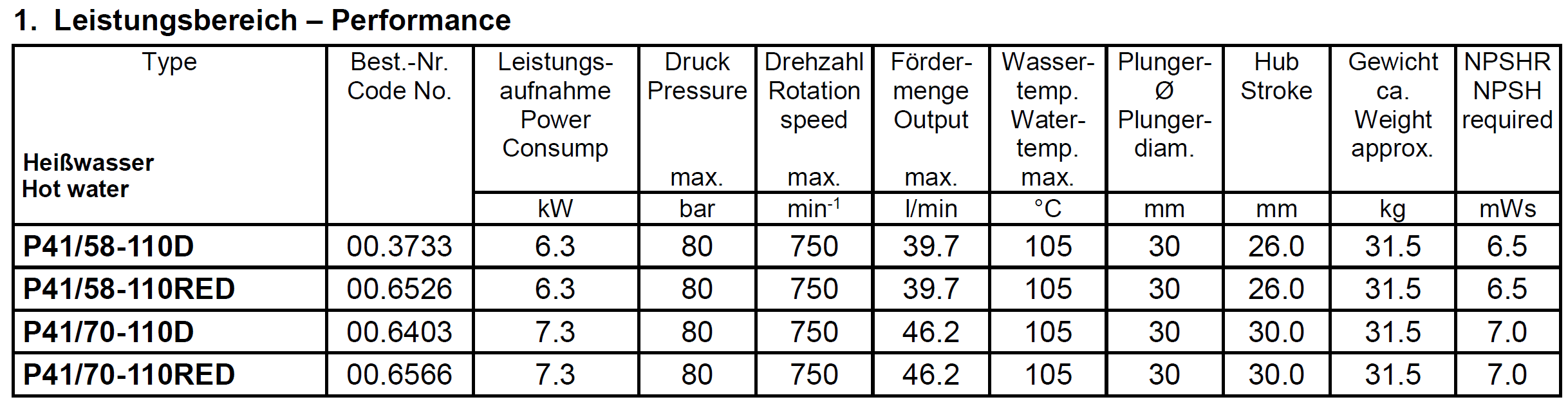

P41 Serisi Performans Tablosu
P41 Serisi Ölçüler (Boyutlar)

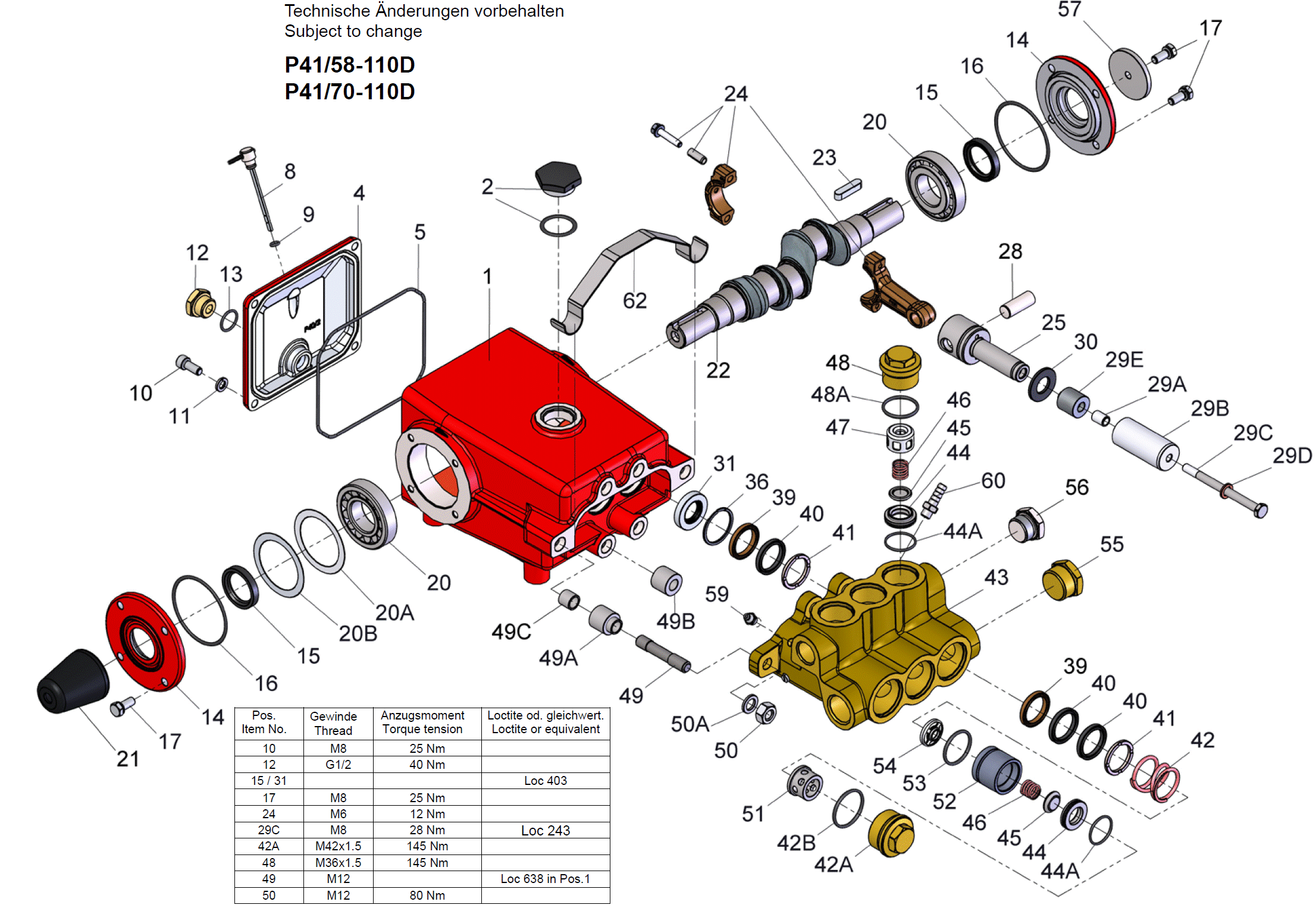

P41 Serisi Montaj & Parça Referansı
SPECK TRIPLEX P41 Serisi – Yedek Parça Listesi
| Poz. | Adet | Kod No | Parça Adı (DE) | Açıklama (EN) |
|---|---|---|---|---|
| 1 | 1 | 01.0462 | Antriebsgehäuse | Crankcase |
| 2 | 1 | 00.2914 | Ölauffüllstopfen kpl. | Oil Filler Plug Assy |
| 4 | 1 | 03.0155 | Getriebedeckel | Crankcase Cover |
| 5 | 1 | 06.0262 | O-Ring | O-Ring |
| 8 | 1 | 00.0388 | Ölmessstab kpl. | Oil Dipstick Assy |
| 9 | 1 | 06.0053 | O-Ring | O-Ring |
| 10 | 4 | 21.0026 | Zylinderkopfschraube m. Innensechskant | Hexagon Socket Screw |
| 11 | 4 | 07.2994 | Federring | Spring Ring |
| 12 | 1 | 07.0705 | Stopfen G1/2 | Plug G1/2 |
| 13 | 1 | 06.0067 | O-Ring | O-Ring |
| 14 | 2 | 03.0156 | Lagerdeckel | Bearing Cover |
| 15 | 2 | 06.0263 | Radialwellendichtring | Radial Shaft Seal |
| 16 | 2 | 06.0577 | O-Ring | O-Ring |
| 17 | 9 | 21.0034 | Sechskantkombischraube | Hexagon Combi-Screw |
| 20 | 2 | 05.0099 | Kegelrollenlager | Taper Roller Bearing |
| 20A | 2 | 07.0859 | Paßscheibe | Fitting Disc |
| 20B | 2 | 07.1961 | Paßscheibe | Fitting Disc |
| 21 | 1 | 07.4564 | Wellenschutz | Shaft Protector |
| 22 | 1 | 11.0127 | Kurbelwelle P41/58-110D | Crankshaft P41/58-110D |
| 22 | 1 | 11.0777 | Kurbelwelle P41/70-110D | Crankshaft P41/70-110D |
| 23 | 1 | 07.3050 | Paßfeder | Fitting Key |
| 24 | 3 | 00.3289 | Gleitlagerpleuel kpl. | Connecting Rod Assy |
| 25 | 3 | 00.1007 | Kreuzkopf kpl. | Crosshead Assy |
| 28 | 3 | 11.0253 | Kreuzkopfbolzen | Crosshead Pin |
| 29A | 3 | 07.0862 | Zentrierhülse | Centring Sleeve |
| 29B | 3 | 11.0242 | Plungerrohr | Plunger Pipe |
| 29C | 3 | 21.0655 | Spannschraube | Tensioning Screw |
| 29D | 3 | 06.0275 | Cu-Dichtring | Copper Ring |
| 29E | 3 | 07.4696 | Plungerverlängerung | Plunger Extension |
| 30 | 3 | 07.2838 | Ölabstreifer | Oil Scraper |
| 31 | 3 | 06.0265 | Radialwellendichtring | Radial Shaft Seal |
| 36 | 3 | 07.2546 | Lammellen-Sicherungsring | Clip Ring |
| 39 | 6 | 07.0866 | Druckring | Pressure Ring |
| 40 | 9 | 06.1056 | Manschette | Sleeve |
| 41 | 6 | 07.0867 | Stützring | Support Ring |
| 42 | 3 | 07.0802 | Spannfeder | Tension Spring |
| 42A | 3 | 07.1916 | Stopfen M42x1.5 | Plug M42x1.5 |
| 42B | 3 | 06.0256 | O-Ring | O-Ring |
| 43 | 1 | 01.0682 | Ventilgehäuse | Valve Casing |
| 44 | 6 | 07.0873 | Ventilsitz | Valve Seat |
| 44A | 6 | 06.0267 | O-Ring | O-Ring |
| 45 | 6 | 07.3913 | Ventilplatte | Valve Plate |
| 46 | 6 | 07.0893 | Ventilfeder | Valve Spring |
| 47 | 3 | 07.0871 | Federspannschale | Spring Tension Cap |
| 48 | 3 | 07.0872 | Stopfen M36x1.5 | Plug M36x1.5 |
| 48A | 3 | 06.0285 | O-Ring | O-Ring |
| 49 | 6 | 21.0359 | Stiftschraube | Stud Bolt |
| 49A | 2 | 07.2954 | Paßhülse mit Verlängerung | Fitting Sleeve with Extension |
| 49B | 4 | 07.2955 | Verlängerung | Extension |
| 49C | 2 | 07.0874 | Zentrierhülse | Centring Sleeve |
| 50 | 6 | 07.0988 | Sechskantmutter | Hexagon Nut |
| 50A | 6 | 07.2707 | Scheibe | Disc |
| 51 | 3 | 07.1798 | Abstandsrohr | Spacer Pipe |
| 52 | 3 | 07.1914 | Saugventilaufnahme | Suction Valve Adaptor |
| 53 | 3 | 06.0285 | O-Ring | O-Ring |
| 54 | 3 | 07.1877 | Saugfederspannscheibe | Suction Spring Tension Disc |
| 55 | 1 | 07.1008 | Stopfen G1 | Plug G1 |
| 56 | 1 | 07.2085 | Stopfen G3/4 | Plug G3/4 |
| 57 | 1 | 07.0796 | Scheibe für Kurbelwelle | Disc for Crankshaft |
| 59 | 1 | 07.5984 | Schmiernippel G1/8 | Lubrication Nipple G1/8 |
| 60 | 1 | 07.5985 | Schlauchtülle G1/8 | Hose trail G1/8 |
| 62 | 1 | 03.0264 | Abdeckblech | Tin Lid |
| — | 1 | 00.4589 | Antrieb kpl. P41/58D | Gear Assy P41/58D |
| — | 1 | 00.6527 | Antrieb kpl. P41/70D | Gear Assy P41/70D |
| — | 1 | 00.3705 | Pumpenkopf kpl. | Pump Head Assy |
| — | 1 | 14.0410 | Rep. Satz Dichtungen | Seal Repair Kit |
| — | 1 | 14.0047 | Rep. Satz Ventile | Valve Repair Kit |
Önemli Not: Parça kodları ve varyantlar pompa tipine göre değişiklik gösterebilir. Sipariş öncesinde üretici teknik dokümanlarının kontrol edilmesi önerilir.
