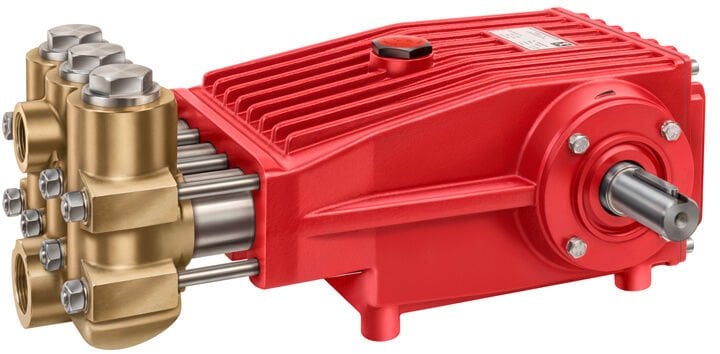

SPECK TRIPLEX P50/94 - 110 D
SPECK TRIPLEX P50/94-110D (Hot Water)
Heißwasser / Hot Water versiyon triplex plunger pompa. Buhar jeneratörü sistemlerinde kondensat basma ve proses tekniğinde 105°C’ye kadar sıcak akışkan transferi için uygundur. Performans değerleri intermittent (aussetzbetrieb) işletme esas alınarak verilmiştir.
Model / Versiyon
P50/94-110D
Hot Water (D)
Basınç / Debi
80 bar
66,8 L/dk (maks.)
Sıcaklık / Devir
105 °C
570 min⁻¹ (maks.)
Güç / Ağırlık
10,5 kW
≈ 52,5 kg
SPECK TRIPLEX P50/94-110D, P50 serisinin sıcak suya özel (D / Hot Water) versiyonudur. Triplex plunger yapısı ile yüksek debi ve basınç aralığında kararlı çalışma sunar. Özellikle buhar jeneratörü kondensat basma uygulamalarında ve 105°C’ye kadar sıcak akışkan transferinde tercih edilir.
Öne Çıkan Avantajlar
- Hot Water (D) versiyon – 105°C maksimum akışkan sıcaklığı
- Yüksek debi kapasitesi: 66,8 L/dk (maks.)
- Triplex plunger tasarımı ile dengeli akış ve endüstriyel dayanıklılık
- Intermittent işletme için tanımlı performans değerleri (sürekli işletme verileri talep üzerine)
- Opsiyon: soğuk su yıkamalı versiyon (P50/94-110DK) ile salmastra ömrünü artırmaya yönelik yapı
Kullanım Alanları
- Buhar jeneratörü kondensat basma sistemleri
- Buhar jeneratörü sıcak su besleme / geri kazanım hatları
- Proses tekniğinde ısıtılmış su transferi (105°C’ye kadar)
- Endüstriyel sıcak su basınçlandırma uygulamaları
- Teknik ve proses suyu sistemleri
Ürün Teknik Bilgileri
| Genel Bilgiler | |
|---|---|
| Üretici | SPECK Pumpen |
| Pompa Tipi | Triplex plunger (pozitif deplasmanlı) |
| Seri / Versiyon | P50 – D (Hot Water) |
| Model | P50/94-110D |
| Kod No (Code No.) | 00.2642-3 |
| Performans (Intermittent) | |
| Maks. Basınç | 80 bar |
| Maks. Debi | 66,8 L/dk (maks.) |
| Maks. Devir | 570 min⁻¹ |
| Güç Tüketimi (kW) | 10,5 kW |
| Termal & Mekanik | |
| Maks. Akışkan Sıcaklığı | 105 °C |
| Plunger Çapı | 36 mm |
| Strok (Hub) | 40,0 mm |
| Ağırlık | Yaklaşık 52,5 kg |
| Sınırlar / Çevresel | |
| Maks. Emiş (Inlet) Basıncı | 2 bar |
| Ortam Sıcaklığı | 5°C < T < 30°C |
| Emisyon Ses Basınç Seviyesi | ≤ 87 dB(A) |
| Yağlama / Bakım | |
| Kullanılan Yağ | ISO VG 220 endüstriyel dişli yağı (alternatif: SAE 90 GL-4) |
| Yağ Dolum Miktarı | 3,0 L |
| İlk Yağ Değişimi | 50 çalışma saati sonra |
| Periyodik Yağ Değişimi | Her 1000 saat veya en geç 12 ayda bir |
Not: Bu sayfadaki teknik veriler üretici “P50-94-110D” datasheet’ine dayanmaktadır. Nihai ürün seçimi ve uygulama koşulları için SPECK Pumpen teknik dokümanlarının incelenmesi önerilir.
SPECK TRIPLEX P50 Serisi – Teknik Doküman Görselleri
Aşağıdaki görseller; performans tablosu, ölçüler ve montaj / yedek parça bilgilerini içermektedir. Görseller teknik referans amaçlıdır.

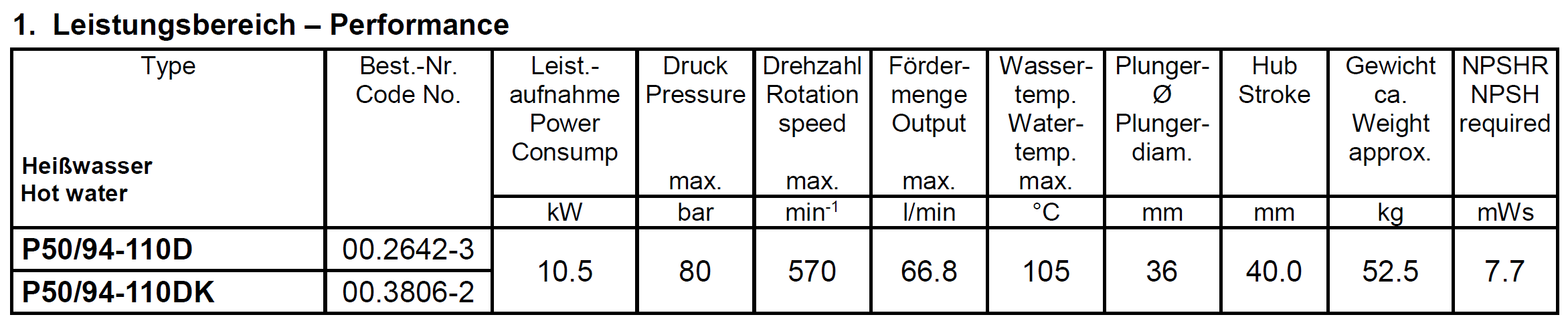

P50 Serisi Performans Tablosu

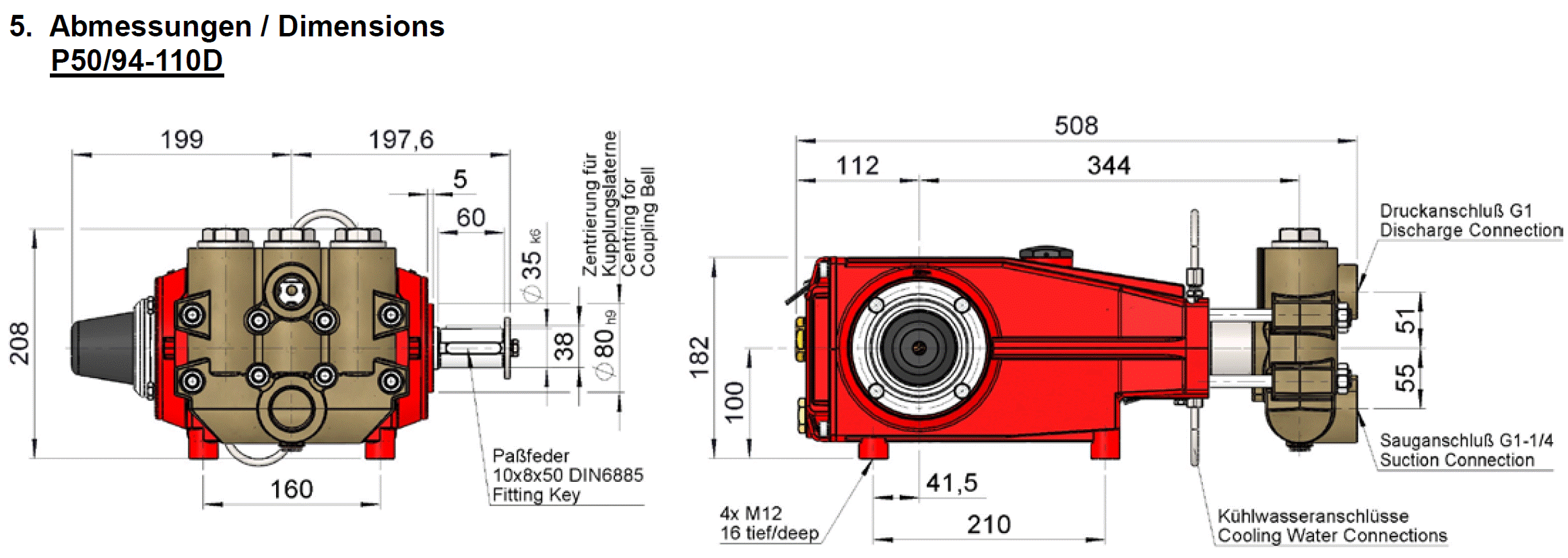

P50 Serisi Ölçüler (Boyutlar)
P50 Serisi Montaj & Parça Referansı
SPECK TRIPLEX P50 Serisi – Yedek Parça Listesi
| Poz. | Adet | Kod No | Parça Adı (DE) | Açıklama (EN) |
|---|---|---|---|---|
| 1 | 1 | 01.0377 | Antriebsgehäuse | Crankcase |
| 2 | 1 | 00.2914 | Ölauffüllstopfen kpl. | Oil Filler Plug Assy |
| 3 | 1 | 03.0364 | Abdeckblech | Cover Plate |
| 3A | 2 | 07.3052 | Federring | Spring Ring |
| 3B | 2 | 21.0290 | Sechskantschraube | Hexagon Screw |
| 4 | 1 | 03.0274 | Getriebedeckel | Crankcase Cover |
| 5 | 1 | 06.0103 | O-Ring zu 4 | O-Ring for 4 |
| 6 | 1 | 00.6049 | Ölschauglas kpl. | Oil Sight Glass Assy |
| 8 | 1 | 00.4502 | Ölmessstab kpl. | Oil Dipstick Assy |
| 9 | 1 | 06.0053 | O-Ring zu 8 | O-Ring for 8 |
| 10 | 4 | 21.0026 | Zylinderkopfschraube m. Innensechskant | Hexagon Socket Screw |
| 11 | 5 | 07.2994 | Federring | Spring Ring |
| 12 | 1 | 07.0705 | Stopfen G1/2 | Plug G1/2 |
| 13 | 1 | 06.0067 | O-Ring | O-Ring |
| 14 | 2 | 03.0137 | Lagerdeckel | Bearing Cover |
| 15 | 2 | 06.0101 | Radialwellendichtring | Radial Shaft Seal |
| 16 | 2 | 06.0104 | O-Ring | O-Ring |
| 17 | 8 | 21.0034 | Sechskantkombischraube | Hexagon Screw |
| 20 | 2 | 05.0096 | Kegelrollenlager | Taper Roller Bearing |
| 20A | 2 | 07.0789 | Paßscheibe | Fitting Disc |
| 20B | 3 | 07.2844 | Paßscheibe | Fitting Disc |
| 21 | 1 | 07.4563 | Wellenschutz | Shaft Protector |
| 21A | 1 | 07.4687 | Wellenschutzhalter | Shaft Guard Holder |
| 22 | 1 | 11.0917 | Kurbelwelle | Crankshaft |
| 23 | 1 | 07.3188 | Paßfeder | Fitting Key |
| 24 | 3 | 00.4391 | Gleitlagerpleuel kpl. | Connecting Rod Assy |
| 25 | 3 | 00.4392 | Kreuzkopf kpl. | Crosshead Assy |
| 28 | 3 | 11.0659 | Kreuzkopfbolzen | Crosshead Pin |
| 29A | 3 | 07.0745 | Zentrierhülse | Seal Retainer |
| 29B | 3 | 11.0243 | Plungerrohr | Plunger Pipe |
| 29C | 3 | 07.0744 | Spannschraube | Tensioning Screw |
| 29D | 3 | 06.0467 | Cu-Dichtring | Copper Ring |
| 30 | 3 | 07.3095 | Ölabstreifer | Flinger |
| 31 | 3 | 06.1895 | Dichtungsaufnahme kpl. (31A-33) | Seal Retainer (31A-33) |
| 31A | 3 | 06.0826 | Radialwellendichtring | Radial Shaft Seal |
| 32 | 3 | 07.2138 | Dichtungsaufnahme | Retainer |
| 32A | 3 | 06.0769 | O-Ring | O-Ring |
| 33 | 3 | 06.0097 | Compactring | Compact Ring |
| 35 | 3 | 07.2948 | Dichtungshülse | Seal Sleeve |
| 35A | 3 | 07.5984 | Kegel-Schmiernippel (P50/94-110D) | Taper lubricating nipple (P50/94-110D) |
| 35B | 3 | 07.5985 | Schlauchtülle (P50/94-110D) | Hose nipple male (P50/94-110D) |
| 36 | 3 | 06.0231 | Leckagedichtung | Leakage Seal |
| 37 | 3 | 07.0684 | Dichtungskassette | Seal Case |
| 38 | 6 | 06.0106 | O-Ring | O-Ring |
| 39 | 3 | 07.0756 | Druckring | Pressure Ring |
| 40 | 3 | 06.1075 | Manschette | Sleeve |
| 41 | 3 | 07.0755 | Stützring | Support Ring |
| 42 | 3 | 07.0766 | Spannfeder | Tension Spring |
| 43 | 1 | 01.0211 | Ventilgehäuse | Valve Casing |
| 44A | 9 | 06.0107 | O-Ring | O-Ring |
| 44B | 3 | 06.1321 | Stützring | Support Ring |
| 45 | 3 | 07.3464 | Feder | Spring |
| 46A | 6 | 07.2456 | Ventilsitz | Valve Seat |
| 46B | 6 | 07.2482 | Ventilplatte | Valve Plate |
| 46C | 6 | 07.2473 | Ventilfeder | Valve Spring |
| 46D | 6 | 07.2511 | Abstandsrohr | Spacer Pipe |
| 48 | 3 | 07.3166 | Stopfen M42x1.5 | Plug M42x1.5 |
| 49 | 8 | 21.0273 | Stiftschraube | Stud Bolt |
| 49A | 8 | 07.0988 | Sechskantmutter | Hexagon Nut |
| 49B | 8 | 07.2707 | Scheibe | Disc |
| 50 | 1 | 07.1000 | Stopfen G1/4 | Stopfen G1/4 |
| 50A | 1 | 06.0108 | Cu-Dichtring | Copper Ring |
| 52 | 1 | 07.0796 | Scheibe für Kurbelwelle | Disc for Crankshaft |
| 53 | 1 | 21.0041 | Sechskantschraube | Hexagon Screw |
| 56 | 3 | 07.2397 | Einschrauber (P50/94-110DK) | Threaded Pipe (P50/94-110DK) |
| 57 | 6 | 07.2949 | Emerto Gerade Einschrauber (P50/94DK) | Screw-in Pipe Conn. (P50/94DK) |
| 57A | 6 | 06.0305 | Stahl-Dichtring (P50/94DK) | Steel Seal Ring (P50/94DK) |
| 58 | 2 | 07.2947 | Rohrbogen (P50/94DK) | Elbow for Rinsing Pipe (P50/94DK) |
| — | 1 | 00.5044-1 | Antrieb kpl. | Crankcase Assy |
| — | 1 | 00.5041-1 | Plungerwechselsatz (P50/94D) | Plunger Replacement Kit |
| — | 1 | 00.5042 | Plungerwechselsatz (P50/94DK) | Plunger Replacement Kit |
| — | 1 | 00.0850 | Pumpenkopf kpl. (P50/94D-DK) | Pump Head Assy |
| — | 6 | 00.1868 | Ventil kpl. (46A-46D) | Valve Assy (46A-46D) |
| — | 1 | 14.0411 | Rep. Satz Dichtungen | Seal Repair Kit |
| — | 1 | 14.0344 | Rep. Satz Ventile | Valve Repair Kit |
Önemli Not: Parça kodları ve varyantlar pompa tipine göre değişiklik gösterebilir. Sipariş öncesinde üretici teknik dokümanlarının kontrol edilmesi önerilir.
