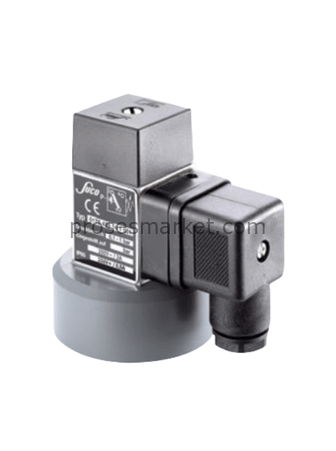

SUCO 0175-43514-1-001 Diyaframlı Basınç Şalteri
SUCO 0175-43514-1-001, düşük basınç uygulamaları için geliştirilmiş, yüksek hassasiyetli diyaframlı mekanik basınç şalteridir. Hidrolik yağ, makine yağı, hava ve azot gibi akışkanlarda basınç izleme ve kontak çıkışı alınması gereken endüstriyel uygulamalarda kullanılır.
Ayarlanabilir anahtarlama noktası, alüminyum gövdesi, değiştirici gümüş kontak yapısı ve DIN 43650 tip soket bağlantısı sayesinde makine, hidrolik ve pnömatik sistemlerde pratik montaj ve güvenilir çalışma sağlar.
Ayar Aralığı
0,1 – 1 bar
Düşük basınç kontrolü için uygundur.
Basınç Bağlantısı
G 1/4 dişi
Kompakt ve standart proses bağlantısı.
Kontak Yapısı
Change-over / SPDT
Gümüş kontaklı değiştirici kontak.
Koruma Sınıfı
IP65
Soket takılı durumda IP65 koruma.
Teknik Kullanım Açıklaması
SUCO 0175-43514-1-001 basınç şalteri, sistem basıncı ayarlanan anahtarlama noktasına ulaştığında elektriksel kontak değişimi sağlayarak kontrol devresine sinyal verir. Bu yapı; pompa kontrolü, hidrolik ünite izleme, pnömatik hat kontrolü, yağlama sistemleri ve düşük basınç güvenlik uygulamaları için uygundur.
Anahtarlama basıncı kullanıcı tarafından mekanik ayar vidası üzerinden ayarlanabilir. Ayar vidasının saat yönünde çevrilmesi anahtarlama basıncını artırır. Ayar sonrasında kontra somunun tekrar sıkılması gerekir.
Teknik Özellikler
| Marka | SUCO |
| Ürün Kodu | 0175-43514-1-001 |
| Seri / Model | 0175 Diyaframlı Basınç Şalteri |
| Ürün Tipi | Mekanik diyaframlı basınç şalteri |
| Ayar Aralığı | 0,1 – 1 bar |
| Maksimum Statik Basınç | 25 bar |
| Tolerans | ± 0,1 – 0,2 bar, oda sıcaklığında |
| Basınç Bağlantısı | G 1/4 dişi |
| Conta / Diyafram Malzemesi | NBR |
| Uygun Akışkanlar | Hidrolik yağ, makine yağı, hava, azot vb. |
| Çalışma Sıcaklığı | -30 °C … +100 °C |
| Elektriksel Kontak | Gümüş kontaklı değiştirici kontak |
| Kontak Fonksiyonu | Change-over / SPDT |
| Anahtarlama Gerilimi | 250 V AC / DC sınıfına kadar, uygulamaya göre |
| Koruma Sınıfı | Soket takılı durumda IP65, soketsiz IP00 |
| Gövde Malzemesi | Alüminyum |
| Yaklaşık Ağırlık | 310 g |
Kullanım Alanları
- Hidrolik güç üniteleri
- Makine yağlama sistemleri
- Pnömatik basınç izleme uygulamaları
- Pompa ve kompresör kontrol sistemleri
- Düşük basınç alarm ve emniyet devreleri
- Endüstriyel otomasyon ve makine kontrol panoları
Çalışma Prensibi
Mekanik basınç şalterlerinde proses basıncı, diyafram yüzeyine kuvvet uygular. Basınç kuvveti, yay kuvvetini aştığında mekanik kontak konum değiştirir ve elektrik devresi açılır veya kapanır. Basınç, histerezis değerinin altına düştüğünde kontak eski konumuna geri döner.
Değiştirici kontak yapısı sayesinde aynı ürün üzerinden normalde açık ve normalde kapalı kontak mantığına uygun kontrol senaryoları oluşturulabilir.
ProsesMarket Teknik Notu
Basınç şalteri seçiminde sadece ayar aralığına bakmak yeterli değildir. Akışkan tipi, conta malzemesi, çalışma sıcaklığı, maksimum sistem basıncı, dinamik basınç darbeleri, elektriksel kontak yükü ve proses bağlantısı birlikte değerlendirilmelidir. Özellikle gaz, oksijen, su veya özel kimyasal uygulamalarda ürün uygunluğu ayrıca kontrol edilmelidir.
Uygunluk ve Montaj Uyarısı
Ürünün prosesinize, makinenize veya mevcut sisteminize uygunluğu; çalışma şartları, bağlantı tipi, akışkan uyumluluğu ve elektriksel kontak yükleri kontrol edilerek teyit edilmelidir. Montaj ve devreye alma işlemleri yetkili teknik personel tarafından yapılmalıdır.
PDF görüntülenmiyorsa “PDF Yeni Sekmede Aç” bağlantısını kullanabilirsiniz.
Teknik doküman bilgi amaçlıdır. Ürün seçimi ve uygulama uygunluğu, çalışma şartları dikkate alınarak değerlendirilmelidir.
