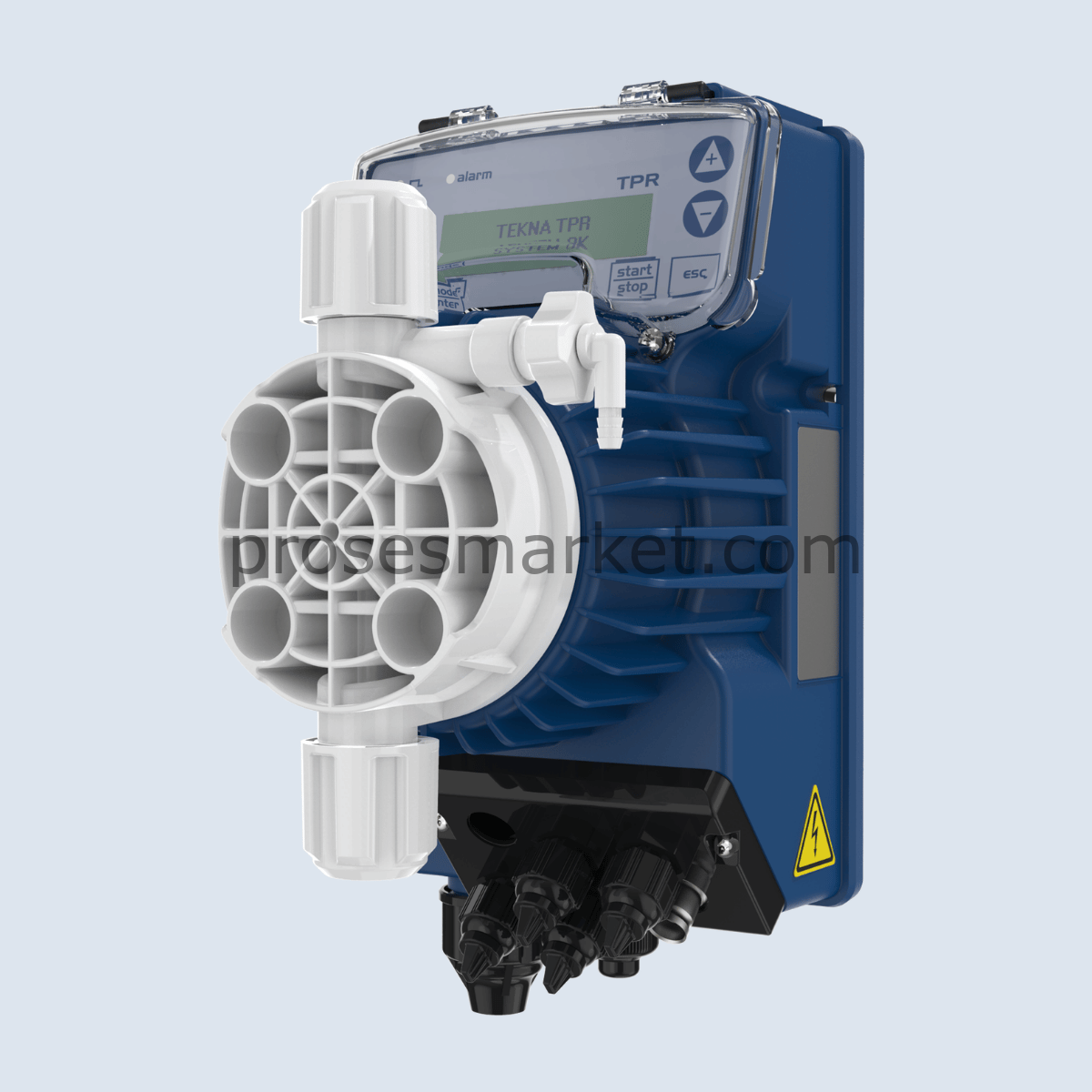

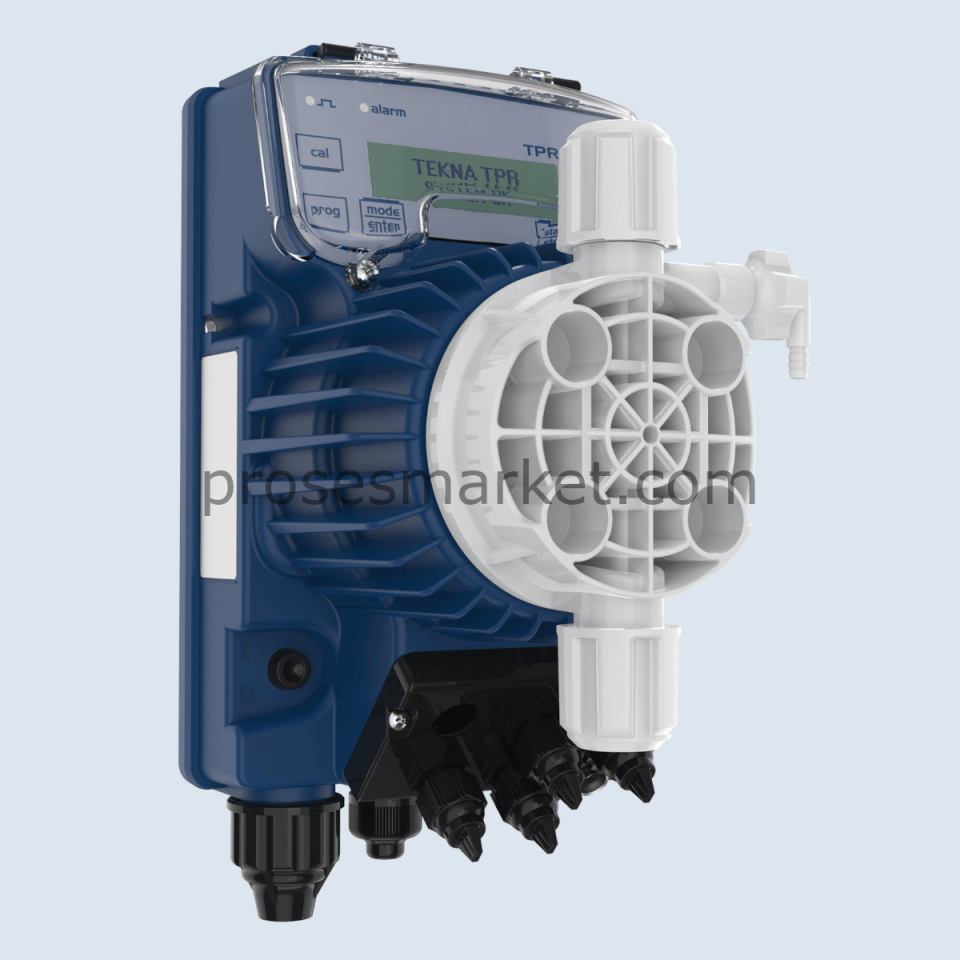

TPR803NHH0000 TEKNA TPR803 Solenoid Dozaj Pompası
TPR803NHH0000 TEKNA TPR803, pH / Redox kontrol meteri dahili olan dijital solenoid dozaj pompasıdır. PVDF pompa kafası, PTFE diyafram yapısı ve PVDF kit konfigürasyonu ile kimyasal dozaj uygulamalarında kullanılmak üzere tasarlanmıştır.
TPR803 hidrolik modeli; 0,1 - 5 bar basınç aralığında, proses şartına göre 20 - 110 l/h debi performansı sunar. Ürün kodu yapılandırması: TPR 803 N H H 0 0 00.
Ürün Açıklaması
TEKNA TPR803 dozaj pompası, sıvı kimyasalların kontrollü ve hassas şekilde dozajlanması için kullanılan solenoid tahrikli dijital dozaj pompasıdır. Dahili pH / Redox kontrol özelliği sayesinde ölçülen değere göre sabit veya oransal dozajlama yapılabilir.
TPR803NHH0000 konfigürasyonu; PVDF pompa kafası, PVDF montaj kiti ve FPM / FKM-B sızdırmazlık yapısıyla kimyasal dayanım gerektiren dozaj uygulamalarına uygundur. Ürün adı üzerinde belirtilen PVDF/SC/FPM malzeme kombinasyonu, uygulama yapılacak kimyasal ile uyumluluk açısından kontrol edilmelidir.
Teknik Özellikler
| Ürün Kodu | TPR803NHH0000 |
| Seri | TEKNA TPR Serisi |
| Pompa Tipi | Dijital solenoid dozaj pompası |
| Hidrolik Model | 803 |
| Debi Aralığı | 20 - 110 l/h |
| Basınç Aralığı | 0,1 - 5 bar |
| Maksimum Strok Frekansı | 300 strok/dakika |
| Strok Kapasitesi | 1,11 - 6,11 cc/strok |
| Bağlantı Ölçüsü | 8/12 mm emiş ve basma bağlantısı |
| Güç Beslemesi | 100 - 240 Vac, 50/60 Hz |
| Pompa Kafası | PVDF |
| Diyafram | PTFE |
| Sızdırmazlık | FPM / FKM-B konfigürasyonu |
| Gövde | Cam elyaf takviyeli PP dış gövde |
| Koruma Sınıfı | IP65 |
| Emiş Hazırlama | Manuel priming valfi |
| Montaj Kiti | PVDF kit dahil |
TPR803 Hidrolik Performans Değerleri
| Basınç | Debi | Strok Kapasitesi | Frekans |
|---|---|---|---|
| 5 bar | 20 l/h | 1,11 cc/strok | 300 strok/dakika |
| 4 bar | 32 l/h | 1,78 cc/strok | 300 strok/dakika |
| 2 bar | 62 l/h | 3,44 cc/strok | 300 strok/dakika |
| 0,1 bar | 110 l/h | 6,11 cc/strok | 300 strok/dakika |
Kontrol ve Sinyal Özellikleri
- pH / Redox kontrol meteri dahili dijital dozaj pompası
- Ölçülen pH veya Redox değerine göre sabit veya oransal dozajlama
- PT100 prob girişi ile sıcaklık kompanzasyonu
- Tekrarlama alarm rölesi
- Uzaktan kontrol için On-Off giriş
- Ölçüm aktarımı için 4-20 mA çıkış
- Opsiyonel ModBus haberleşme desteği
PVDF Kit İçeriği
- PVDF dip filtre
- PVDF enjeksiyon valfi
- PVC emiş hortumu
- PE basma hortumu
- Duvar ve taban sabitleme braketi
Kullanım Alanları
- Kimyasal dozaj sistemleri
- pH kontrol ve Redox kontrol uygulamaları
- Su şartlandırma ve proses suyu uygulamaları
- Endüstriyel arıtma sistemleri
- Kimyasal transfer ve dozaj hatları
- PVDF malzeme uyumluluğu gerektiren dozaj uygulamaları
Öne Çıkan Avantajlar
- Geniş debi kapasitesi: TPR803 hidrolik modelinde 20 - 110 l/h performans aralığı sunar.
- PVDF pompa kafası: Kimyasal dayanım gerektiren sıvı dozaj uygulamaları için uygundur.
- pH / Redox kontrol: Ölçüm değerine göre sabit veya oransal dozajlama yapılabilir.
- Geniş besleme aralığı: 100 - 240 Vac, 50/60 Hz güç beslemesiyle farklı tesis koşullarına uyum sağlar.
- IP65 gövde: Cam elyaf takviyeli PP dış gövde ile saha kullanımına uygun yapı sunar.
- PVDF kit dahil: Montaj ve devreye alma için gerekli temel bağlantı ekipmanlarıyla birlikte gelir.
Dozaj pompası seçiminde yalnızca maksimum debi değeri değil; çalışma basıncı, dozajlanacak kimyasalın yoğunluğu, viskozitesi, sıcaklığı, pompa kafası malzeme uyumluluğu ve bağlantı ölçüsü birlikte değerlendirilmelidir. PVDF/SC/FPM konfigürasyonunun kullanılacak kimyasal ile uyumluluğu devreye alma öncesinde kontrol edilmelidir.
Pompanın kurulacağı ortam sıcaklığı 40°C değerini aşmamalı, bağıl nem %90 üzerinde olmamalıdır. Pompa doğrudan güneş ışığına veya kötü hava koşullarına maruz kalan alanlara monte edilmemelidir.
Teknik değerler üretici teknik dokümanındaki TEKNA TPR serisi ve TPR803 hidrolik model bilgilerine göre hazırlanmıştır. Uygulama öncesinde kimyasal uyumluluk, proses basıncı, debi ihtiyacı ve montaj şartları kontrol edilmelidir.
