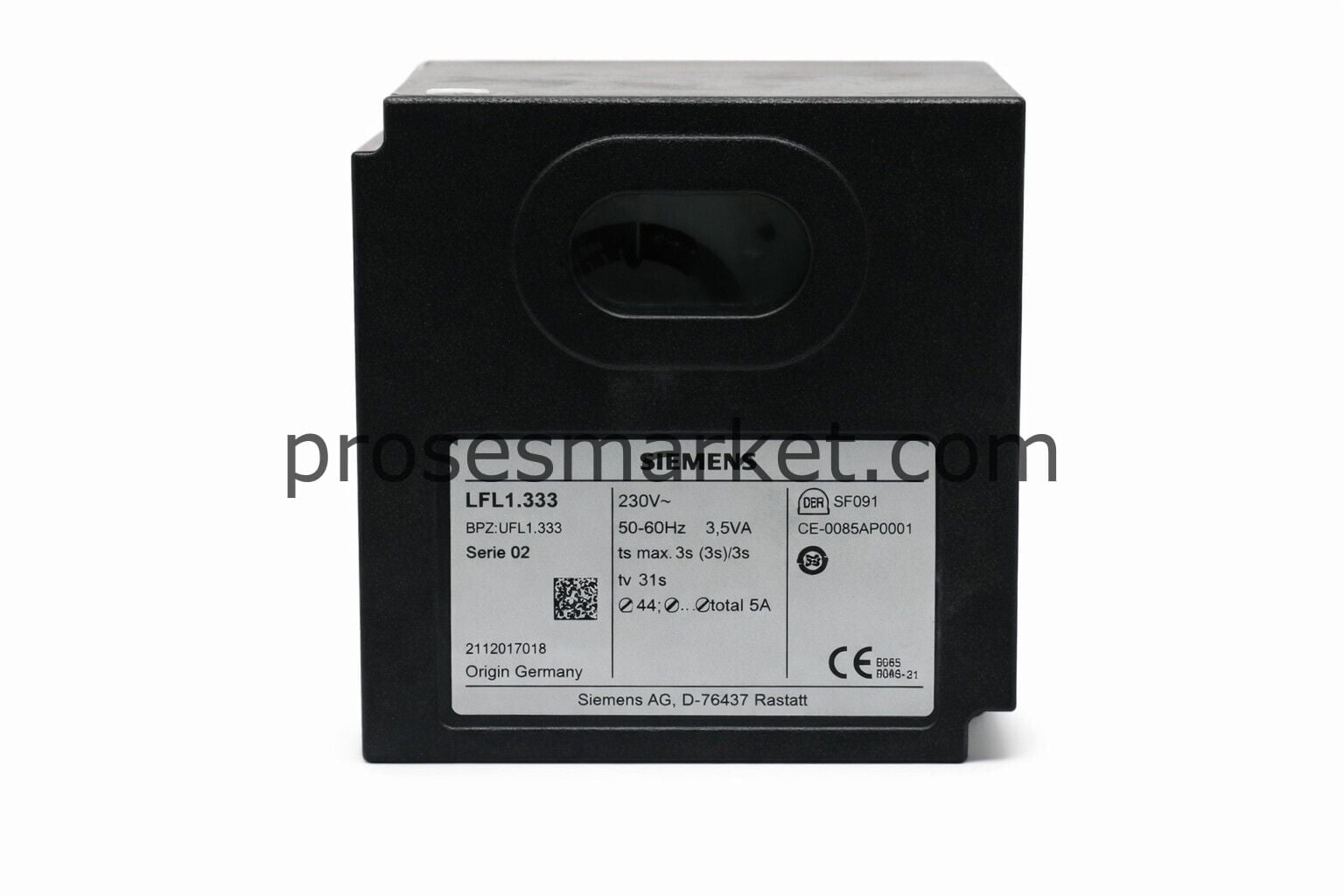

Siemens LFL1.333 Brülör Otomatiği
Siemens LFL1.333 Brülör Otomatiği (Brülör Beyni)
Siemens LFL1.333 brülör otomatiği (sektörde brülör beyni veya Landis LFL1.333 olarak da bilinir), orta ve yüksek kapasiteli gaz brülörlerinde güvenli ateşleme ve alev denetimi için tasarlanmış endüstriyel bir kontrol rölesidir. Çok kademeli veya oransal (modülasyonlu) gaz brülörlerinde, EN 298 standardına uygun emniyetli yanma ve kararlı işletim sağlar.
Teknik Özellikler
- Besleme Gerilimi: AC 230 V (–15 / +10 %), 50–60 Hz
- Güç Tüketimi: Yaklaşık 3,5 VA
- Çalışma Tipi: Fasılalı çalışma (24 saat içinde en az bir kontrollü duruş)
- Alev Denetimi: UV alev dedektörü (QRA2 / QRA4 / QRA10) veya iyonizasyon probu
- Ön Süpürme Süresi (t₁): 31 saniye
- Emniyet Süresi (TSA): 3 saniye
- İkinci Emniyet Süresi (t₉): 3 saniye (pilot brülörlü uygulamalarda)
- Uygun Brülör Tipi: Orta ve yüksek kapasiteli gaz brülörleri (çok kademeli / oransal)
- Hava Klapesi Kontrolü: Kontrollü hava klapesi (checked air damper control)
- Norm: EN 298'e uygun brülör otomatiği
- Koruma Sınıfı: IP40 (uygun pano montajında)
Avantajları
- Güvenli Ateşleme: 31 saniyelik ön süpürme ve 3 saniyelik emniyet süresi ile güvenilir ateşleme ve alev denetimi.
- Kararlı Yanma: Çok kademeli veya oransal gaz brülörlerinde stabil yanma ve emniyetli işletim.
- Servis Kolaylığı: Tak-çıkar soketli gövde sayesinde brülör beyni değişimi ve bakım işlemleri hızlıdır.
- Endüstriyel Dayanıklılık: 7/24 çalışmaya uygun, sahada kanıtlanmış sağlam tasarım.
Kullanım Alanları
- Gaz brülörlü endüstriyel kazan sistemleri
- Çok kademeli veya oransal gaz brülör uygulamaları
- Proses ısıtma sistemleri ve buhar jeneratörleri
- Endüstriyel gaz fırınları ve sıcak hava jeneratörleri
Siemens LFL1.333 Brülör Otomatiği Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Siemens (Landis & Gyr kökenli seri) |
| Model | LFL1.333 |
| Ürün Tipi | Brülör otomatiği (brülör beyni / brülör kontrol rölesi) |
| Brülör Tipi | Orta ve yüksek kapasiteli gaz brülörleri (çok kademeli / oransal) |
| Kullanım Alanı | Endüstriyel gaz kazanları, proses ısıtma, buhar jeneratörleri ve gaz fırınları |
| Elektriksel Özellikler | |
| Besleme Gerilimi | AC 230 V (–15 / +10 %), 50–60 Hz |
| Güç Tüketimi | Yaklaşık 3,5 VA |
| Çalışma Tipi | Fasılalı (intermittent) çalışma |
| Zamanlama ve Alev Denetimi | |
| Ön Süpürme Süresi (t₁) | 31 saniye |
| Emniyet Süresi (TSA) | 3 saniye |
| İkinci Emniyet Süresi (t₉) | 3 saniye (pilot brülörlü uygulamalarda) |
| Alev Denetimi | UV dedektör (QRA2 / QRA4 / QRA10) veya iyonizasyon probu |
| Ortam Koşulları | |
| Koruma Sınıfı | IP40 (uygun pano montajında) |
Sık Sorulan Sorular
Brülör otomatiği ile brülör beyni aynı şey mi?
Evet. Sektörde "brülör beyni", "brülör rölesi" ve "brülör kontrol kutusu" olarak da adlandırılan cihaz, teknik olarak brülör otomatiğidir. Siemens LFL1.333 bu ürün grubunun en yaygın modellerinden biridir.
LFL1.333 hangi alev dedektörleriyle çalışır?
QRA2, QRA4 veya QRA10 serisi UV fotoseller ile ya da iyonizasyon elektrodu ile alev denetimi yapılabilir.
Landis LFL1.333 ile Siemens LFL1.333 farklı ürünler mi?
Hayır. LFL serisi, Landis & Gyr kökenli olup günümüzde Siemens markası altında üretilmektedir; her iki isim de aynı ürünü ifade eder.
Not: Siemens LFL1.333 brülör otomatiği, orta ve yüksek kapasiteli gaz brülörlerinin güvenli otomatik kontrolü için geliştirilmiştir. Detaylı bağlantı şemaları, zaman diyagramları ve emniyet şartları için Siemens resmi teknik dokümanları dikkate alınmalıdır.
Siemens LFL Serisi Brülör Otomatiği Teknik Dokümanı
LFL1 serisi brülör otomatikleri (brülör beyni) için bağlantı şemaları, zaman diyagramları, tip listesi ve emniyet şartlarını içeren resmi Siemens teknik dokümanı. Tüm LFL modelleri için geçerlidir.
