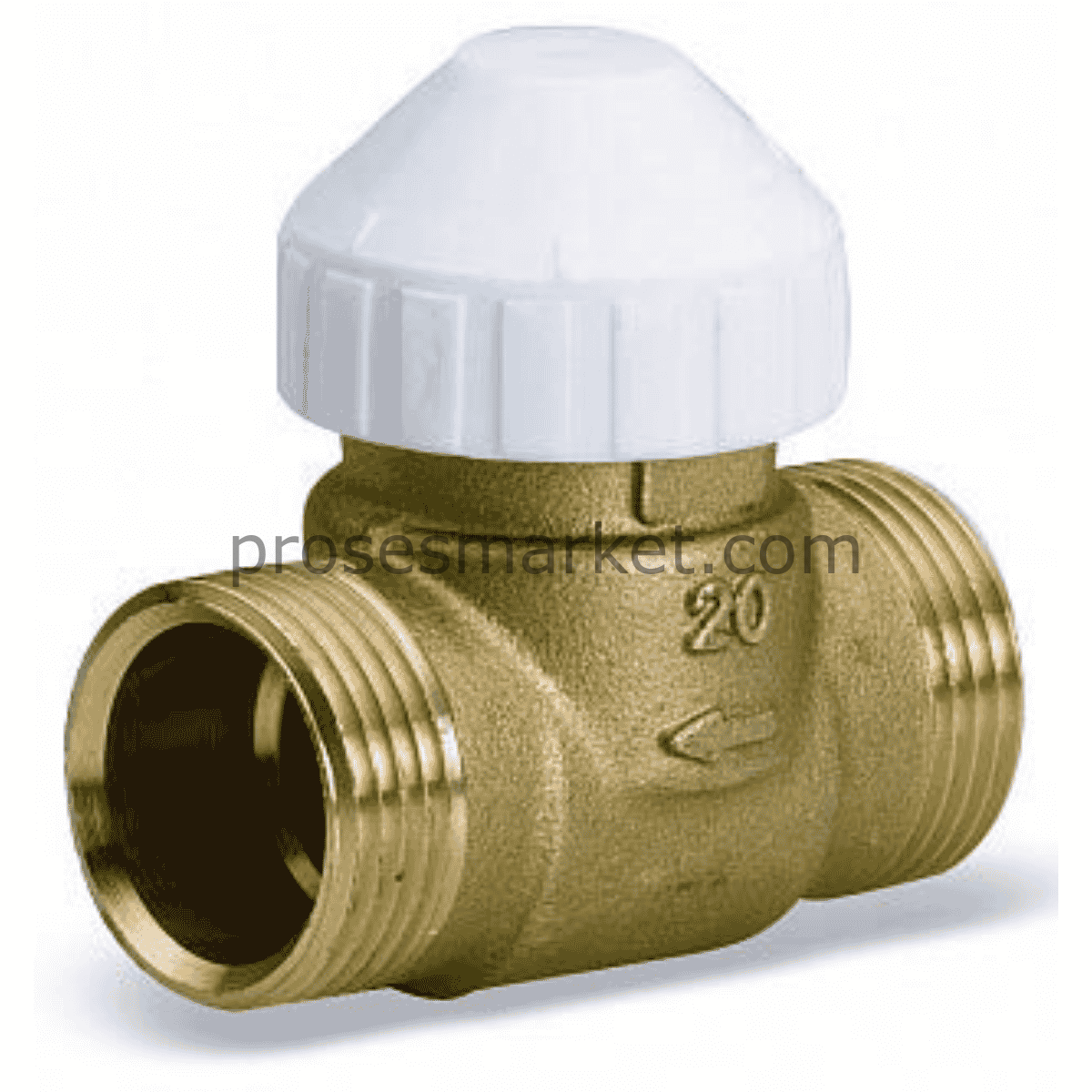

Watts 21311 2 Yollu Fan Coil Vanası
Watts 21311 2 Yollu Fan Coil Vanası
Watts 21311, fan-coil ısıtma ve soğutma sistemlerinde sıcak veya soğuk su akışının kontrolü için kullanılan 2 yollu pirinç vana gövdesidir. HVAC sistemlerinde fan-coil üniteleri, konvektörler, hava apareyleri ve terminal ünite kontrol uygulamaları için tercih edilir.
1” MM bağlantı, PN16 basınç sınıfı, Kvs 4,5 ve 2,5 mm strok yapısı ile yüksek debi ihtiyacı bulunan fan-coil hatlarında elektrotermik aktüatör ile akış kontrolü sağlar.
Ürün Açıklaması
Watts 21311 2 yollu fan-coil vanası, fan-coil sistemlerinde su akışının açma-kapama kontrolü için kullanılan pirinç gövdeli vana çözümüdür. Isıtma ve soğutma devrelerinde terminal üniteye giden sıcak veya soğuk su debisinin kontrol edilmesini sağlar.
Watts 2131 serisi 2 yollu fan-coil vanaları, uygun elektrotermik aktüatörlerle birlikte çalışarak oda, zon veya terminal ünite bazında sıcaklık kontrolüne yardımcı olur. Bu yapı, bina otomasyon sistemleri ve HVAC kontrol panoları ile uyumlu çözümler sunar.
21311 modeli, 1” erkek dişli bağlantı ölçüsü ve Kvs 4,5 değeriyle daha yüksek debi gerektiren fan-coil hatlarında kullanılabilir. Kompakt pirinç gövde yapısı sayesinde fan-coil kabinleri ve sınırlı montaj alanlarında pratik kurulum avantajı sağlar.
Teknik Özellikler
| Marka | Watts |
| Model | 21311 |
| Stok Kodu | 07330020022 |
| Watts WID | 10001545 |
| Seri | Watts 2131 Serisi |
| Ürün Tipi | 2 yollu fan-coil vana gövdesi |
| Gövde Malzemesi | Pirinç gövde |
| Bağlantı Ölçüsü | 1” MM, erkek dişli bağlantı |
| Nominal Basınç | PN16 / 16 bar |
| Kvs Değeri | 4,5 |
| Maksimum Çalışma Sıcaklığı | 100°C |
| Strok | 2,5 mm |
| Çalışma Şekli | Elektrotermik aktüatör ile ON/OFF kontrol |
| Uyumlu Aktüatör Serileri | Watts 22C, 22CX, 26LC ve EMUJC serileri |
| Kullanım Akışkanı | Fan-coil ısıtma ve soğutma sistemlerinde sıcak / soğuk su |
| Kullanım Alanı | Fan-coil, konvektör, hava apareyi ve terminal ünite kontrol sistemleri |
Kullanım Alanları
- Fan-coil ısıtma ve soğutma sistemleri
- HVAC kontrol uygulamaları
- Konvektör sistemleri
- Hava apareyi uygulamaları
- Terminal ünite su akış kontrolü
- Bina otomasyon sistemleri
- Zon ve oda bazlı sıcaklık kontrol uygulamaları
- Yüksek debili fan-coil hatları
Öne Çıkan Avantajlar
- 2 yollu vana yapısı: Fan-coil devrelerinde akış açma-kapama kontrolü sağlar.
- 1” bağlantı: Daha yüksek debi ihtiyacı olan fan-coil hatlarında kullanılabilir.
- Kvs 4,5: Terminal ünite uygulamalarında yüksek debi kapasitesi sunar.
- Pirinç gövde: Isıtma ve soğutma tesisatlarında dayanıklı kullanım sağlar.
- PN16 basınç sınıfı: Standart HVAC tesisat basınçlarına uygundur.
- Aktüatör uyumu: Watts 22C, 22CX, 26LC ve EMUJC serisi aktüatörlerle kullanılabilir.
Fan-coil vanası seçiminde bağlantı çapı, Kvs değeri, sistem debisi, basınç kaybı, aktüatör tipi ve kontrol senaryosu birlikte değerlendirilmelidir. 21311 modeli için kullanılacak aktüatörün 2,5 mm strok değerine uygun olması gerekir.
Montaj öncesinde tesisat hattı temizlenmeli, vana gövdesi akış yönü ve uygulama şemasına uygun şekilde bağlanmalıdır. Aktüatör montajı yapılırken üretici montaj talimatları ve çalışma pozisyonu dikkate alınmalıdır.
Teknik bilgiler Watts 2131 serisi ürün verileri ve ürün sayfası bilgilerine göre hazırlanmıştır. Sipariş öncesinde bağlantı ölçüsü, aktüatör uyumluluğu, sistem basıncı, akışkan sıcaklığı ve proje şeması kontrol edilmelidir.
