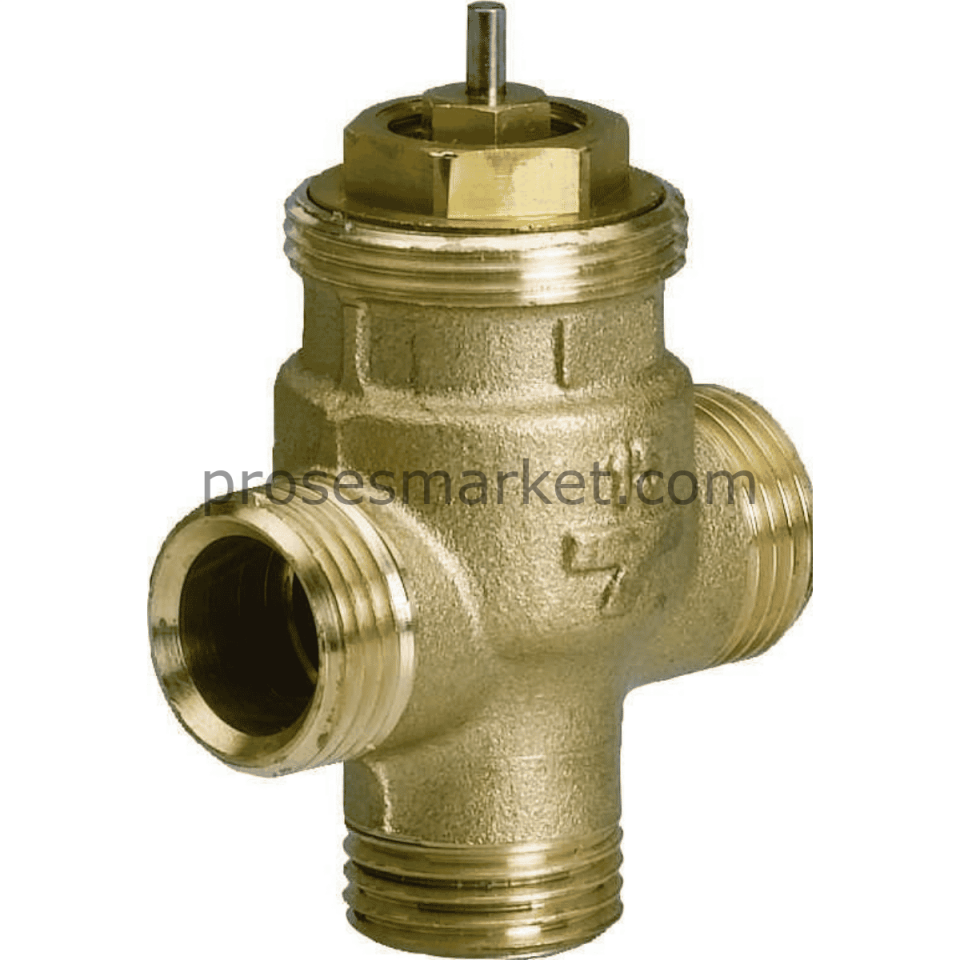

Watts 313112 3 Yollu Fan Coil Vanası
Watts 313112 3 Yollu Vana Gövdesi 1/2”
Watts 313112, fan-coil ısıtma ve soğutma sistemlerinde sıcak veya soğuk su akışının kontrolü için kullanılan 3 yollu pirinç vana gövdesidir. Kompakt yapısı sayesinde fan-coil üniteleri, konvektörler ve terminal ünite kontrol uygulamalarında tercih edilir.
1/2” MM bağlantı, PN16 basınç sınıfı, Kvs 1,7, bypass Kvs 1,3 ve 2,5 mm strok yapısı ile düşük ve orta debili fan-coil devrelerinde akış kontrolü sağlar.
Ürün Açıklaması
Watts 313112 3 yollu fan-coil vana gövdesi, HVAC sistemlerinde terminal ünitelerdeki su akışını kontrol etmek için kullanılan pirinç gövdeli vana çözümüdür. Fan-coil hatlarında sıcak veya soğuk suyun yönlendirilmesi, karıştırılması ve kontrol edilmesi amacıyla kullanılabilir.
3131 serisi vanalar, uygun elektrotermik aktüatörlerle birlikte çalışarak fan-coil devresinde ON/OFF kontrol sağlar. Bu sayede oda, zon veya terminal ünite bazında su akışı kontrol edilerek ısıtma ve soğutma performansı yönetilebilir.
313112 modeli, 1/2” erkek dişli bağlantı ölçüsü ve Kvs 1,7 değeriyle daha küçük debili fan-coil hatlarında kullanım için uygundur. PN16 basınç sınıfı ve 100°C maksimum çalışma sıcaklığı ile standart fan-coil tesisatlarında güvenilir kullanım sunar.
Teknik Özellikler
| Marka | Watts |
| Model | 313112 |
| Stok Kodu | 07330020023 |
| Watts WID | 10001546 |
| Seri | Watts 3131 Serisi |
| Ürün Tipi | 3 yollu fan-coil vana gövdesi |
| Gövde Malzemesi | Pirinç gövde |
| Bağlantı Ölçüsü | 1/2” MM, erkek dişli bağlantı |
| Nominal Basınç | PN16 / 16 bar |
| Kvs Değeri | 1,7 |
| Bypass Kvs Değeri | 1,3 |
| Maksimum Çalışma Sıcaklığı | 100°C |
| Strok | 2,5 mm |
| Çalışma Şekli | Elektrotermik aktüatör ile ON/OFF kontrol |
| Uyumlu Aktüatör Serileri | Watts 22C, 22CX, 26LC ve EMUJC serileri |
| Kullanım Akışkanı | Fan-coil ısıtma ve soğutma sistemlerinde sıcak / soğuk su |
| Kullanım Alanı | Fan-coil, konvektör, hava apareyi ve terminal ünite kontrol sistemleri |
Kullanım Alanları
- Fan-coil ısıtma ve soğutma sistemleri
- HVAC kontrol uygulamaları
- Konvektör sistemleri
- Hava apareyi uygulamaları
- Terminal ünite su akış kontrolü
- Bina otomasyon sistemleri
- Zon ve oda bazlı sıcaklık kontrol uygulamaları
Öne Çıkan Avantajlar
- 3 yollu vana yapısı: Fan-coil devrelerinde karıştırma veya yönlendirme uygulamalarında kullanılabilir.
- 1/2” bağlantı: Kompakt ve düşük debili fan-coil hatları için uygundur.
- Kvs 1,7: Terminal ünite uygulamalarında kontrollü su debisi sağlar.
- Pirinç gövde: Isıtma ve soğutma tesisatlarında dayanıklı kullanım sunar.
- PN16 basınç sınıfı: Standart HVAC tesisat basınçlarına uygundur.
- Aktüatör uyumu: Watts 22C, 22CX, 26LC ve EMUJC serisi aktüatörlerle kullanılabilir.
Fan-coil vanası seçiminde bağlantı çapı, Kvs değeri, sistem debisi, basınç kaybı, aktüatör tipi ve kontrol senaryosu birlikte değerlendirilmelidir. 313112 modeli için kullanılacak aktüatörün 2,5 mm strok değerine uygun olması gerekir.
Montaj öncesinde tesisat hattı temizlenmeli, vana gövdesi akış yönü ve uygulama şemasına uygun şekilde bağlanmalıdır. Aktüatör montajı yapılırken üretici montaj talimatları ve çalışma pozisyonu dikkate alınmalıdır.
Teknik bilgiler Watts 3131 serisi ürün verileri ve ürün sayfası bilgilerine göre hazırlanmıştır. Sipariş öncesinde bağlantı ölçüsü, aktüatör uyumluluğu, sistem basıncı, akışkan sıcaklığı ve proje şeması kontrol edilmelidir.
