Watts 313134 3 Yollu Fan Coil Vanası
Watts 313134 3 Yollu Fan Coil Vanası

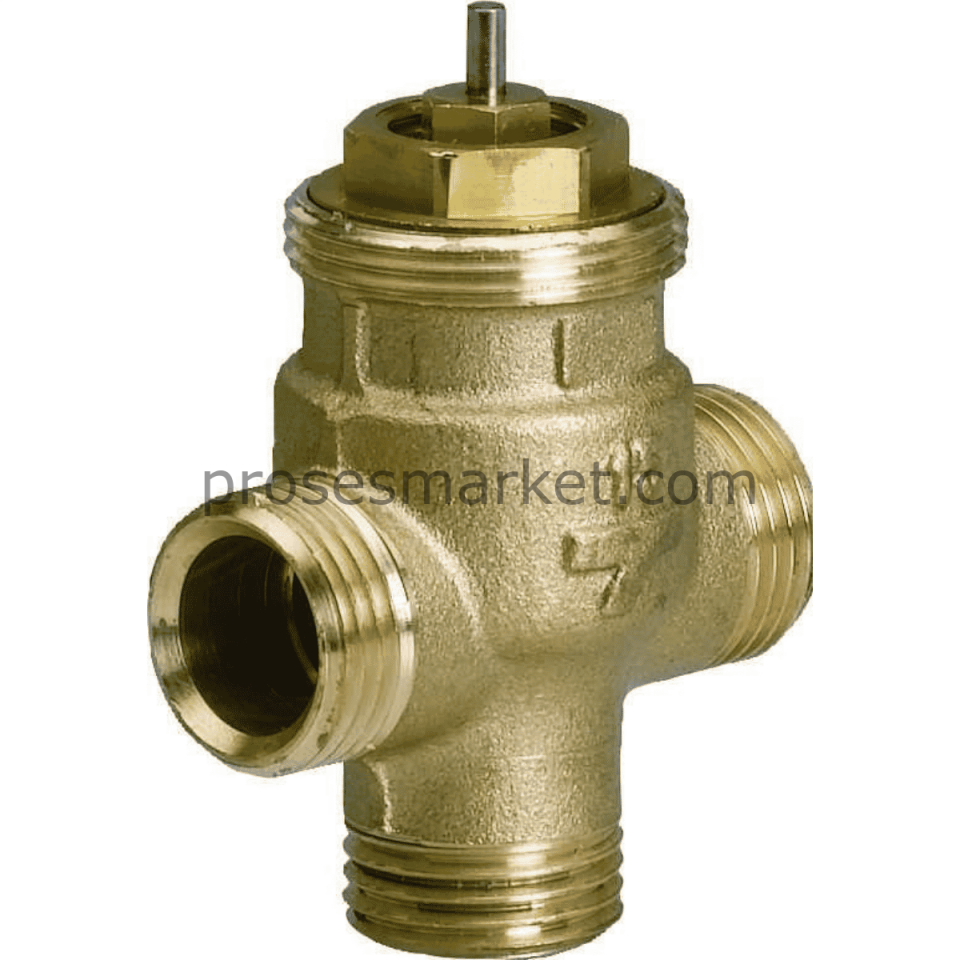

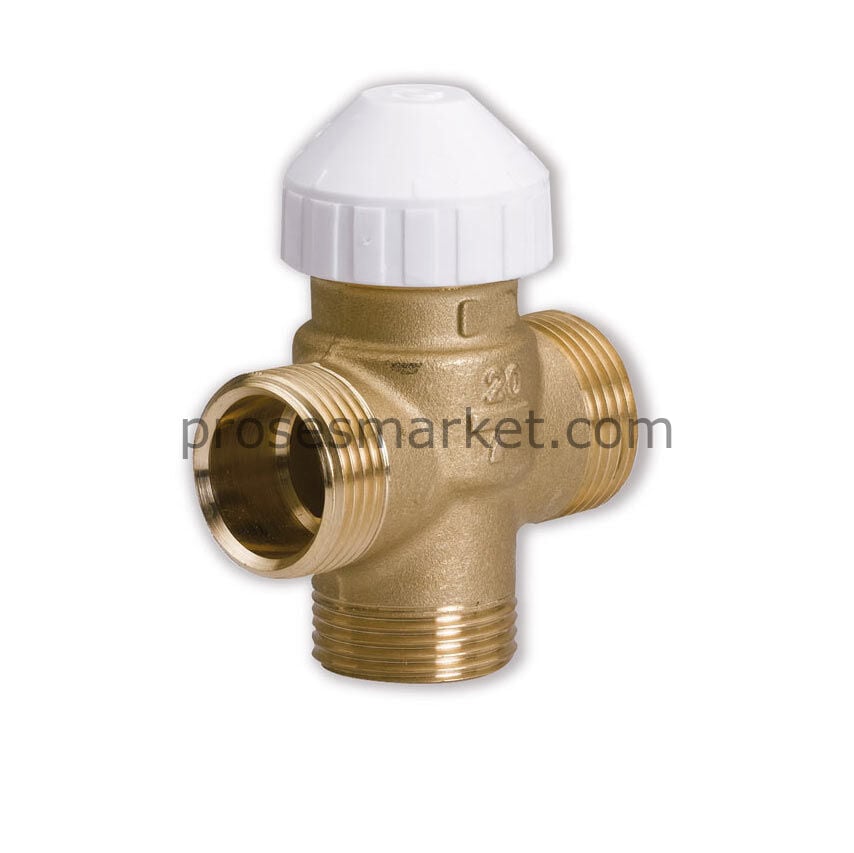

Watts 313134, fan-coil ısıtma ve soğutma sistemlerinde su akışının kontrolü için kullanılan 3 yollu pirinç vana gövdesidir. HVAC uygulamalarında terminal üniteler, fan-coil cihazları, konvektörler ve bölgesel sıcaklık kontrol sistemlerinde tercih edilir.
3/4” MM bağlantı, PN16 basınç sınıfı, Kvs 2,8, bypass Kvs 1,8 ve 2,5 mm strok yapısı ile fan-coil devrelerinde karıştırma veya yönlendirme amaçlı kullanılabilir.
Ürün Açıklaması
Watts 313134 3 yollu fan coil vanası, fan-coil sistemlerinde sıcak veya soğuk suyun kontrol edilmesi, karıştırılması veya yönlendirilmesi için kullanılan kompakt yapılı pirinç vana gövdesidir.
3131 serisi vanalar, uygun elektrotermik aktüatörlerle birlikte çalışarak fan-coil devresinde açma-kapama kontrolü sağlar. Bu yapı sayesinde odalara, zonlara veya terminal ünitelere gönderilen su debisi kontrol edilebilir.
313134 modeli, 3/4” erkek dişli bağlantı ölçüsü ve Kvs 2,8 değeriyle orta debili fan-coil hatlarında kullanılmak üzere tercih edilir. Pirinç gövde yapısı, HVAC tesisatlarında dayanıklı ve uzun ömürlü kullanım sunar.
Teknik Özellikler
| Marka | Watts |
| Model | 313134 |
| Stok Kodu | 07330020024 |
| Seri | Watts 3131 Serisi |
| Ürün Tipi | 3 yollu fan-coil vana gövdesi |
| Gövde Malzemesi | Pirinç gövde |
| Bağlantı Ölçüsü | 3/4” MM, erkek dişli bağlantı |
| Nominal Basınç | PN16 / 16 bar |
| Kvs Değeri | 2,8 |
| Bypass Kvs Değeri | 1,8 |
| Maksimum Çalışma Sıcaklığı | 100°C |
| Strok | 2,5 mm |
| Çalışma Şekli | Elektrotermik aktüatör ile ON/OFF kontrol |
| Uyumlu Aktüatör Serileri | Watts 22C, 22CX, 26LC ve EMUJC serileri |
| Kullanım Akışkanı | Fan-coil ısıtma ve soğutma sistemlerinde sıcak / soğuk su |
| Kullanım Alanı | Fan-coil, konvektör, hava apareyi ve terminal ünite kontrol sistemleri |
Kullanım Alanları
- Fan-coil ısıtma ve soğutma sistemleri
- HVAC kontrol uygulamaları
- Konvektör sistemleri
- Hava apareyi uygulamaları
- Terminal ünite su akış kontrolü
- Bina otomasyon sistemleri
- Zon ve oda bazlı sıcaklık kontrol sistemleri
Öne Çıkan Avantajlar
- 3 yollu vana yapısı: Fan-coil devrelerinde karıştırma veya yönlendirme uygulamaları için uygundur.
- 3/4” bağlantı: Orta debili HVAC hatlarında pratik montaj imkanı sağlar.
- Kvs 2,8: Fan-coil terminal ünitelerinde dengeli debi kontrolü sunar.
- Pirinç gövde: Isıtma ve soğutma tesisatlarında dayanıklı kullanım sağlar.
- Aktüatör uyumu: Watts 22C, 22CX, 26LC ve EMUJC serisi aktüatörlerle kullanılabilir.
- Kompakt yapı: Fan-coil kabinleri ve dar montaj alanlarında avantaj sağlar.
Fan-coil vanası seçiminde bağlantı çapı, Kvs değeri, sistem debisi, basınç kaybı, aktüatör tipi ve kontrol senaryosu birlikte değerlendirilmelidir. 313134 modeli için kullanılacak aktüatörün 2,5 mm strok değerine uygun olması gerekir.
Montaj öncesinde tesisat hattı temizlenmeli, vana gövdesi akış yönü ve uygulama şemasına uygun şekilde bağlanmalıdır. Aktüatör montajı yapılırken ürünün çalışma pozisyonu ve üretici montaj talimatları dikkate alınmalıdır.
Teknik bilgiler Watts 3131 serisi ürün verileri ve ürün sayfası bilgilerine göre hazırlanmıştır. Sipariş öncesinde bağlantı ölçüsü, aktüatör uyumluluğu, sistem basıncı, akışkan sıcaklığı ve proje şeması kontrol edilmelidir.
