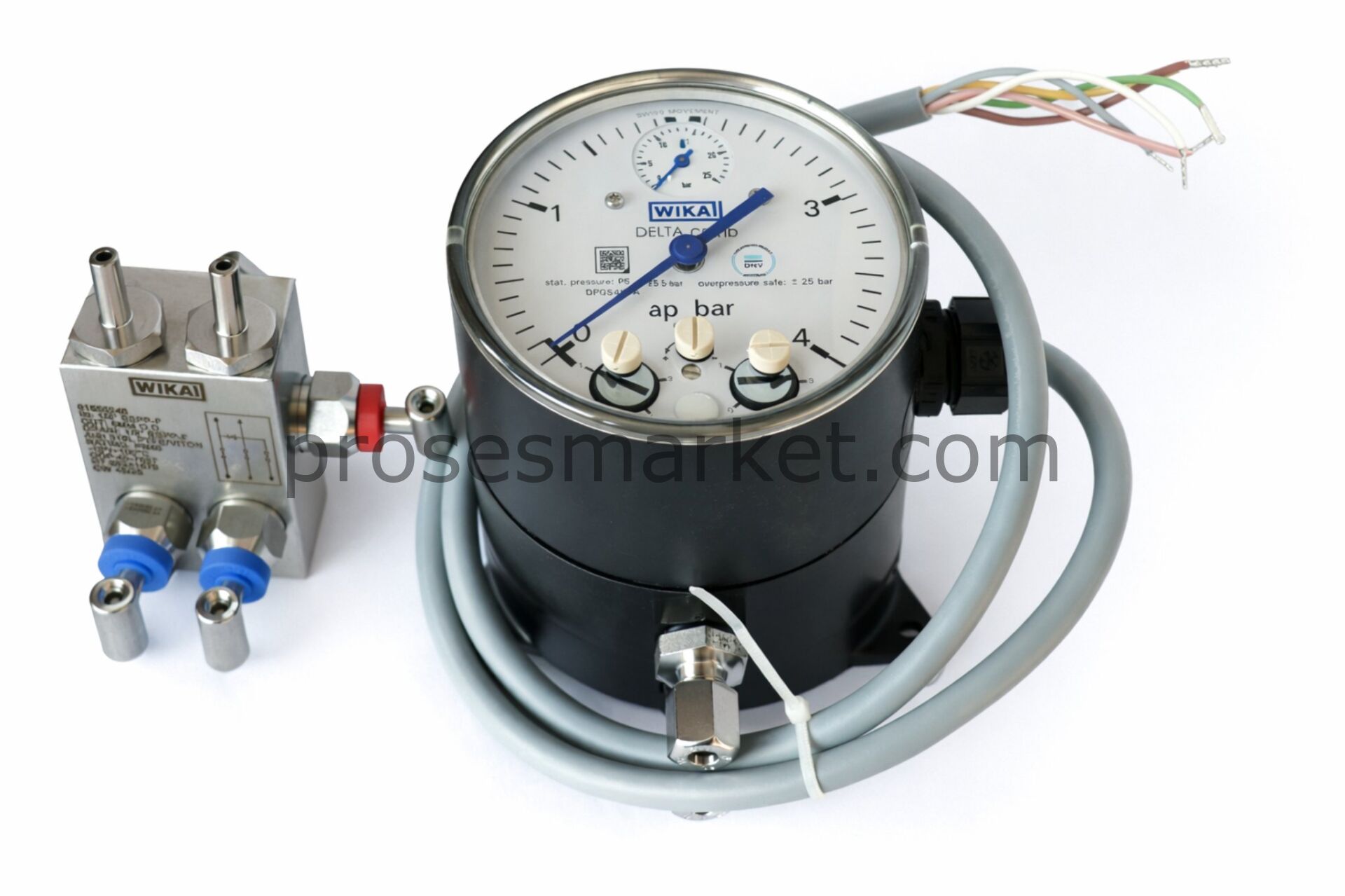

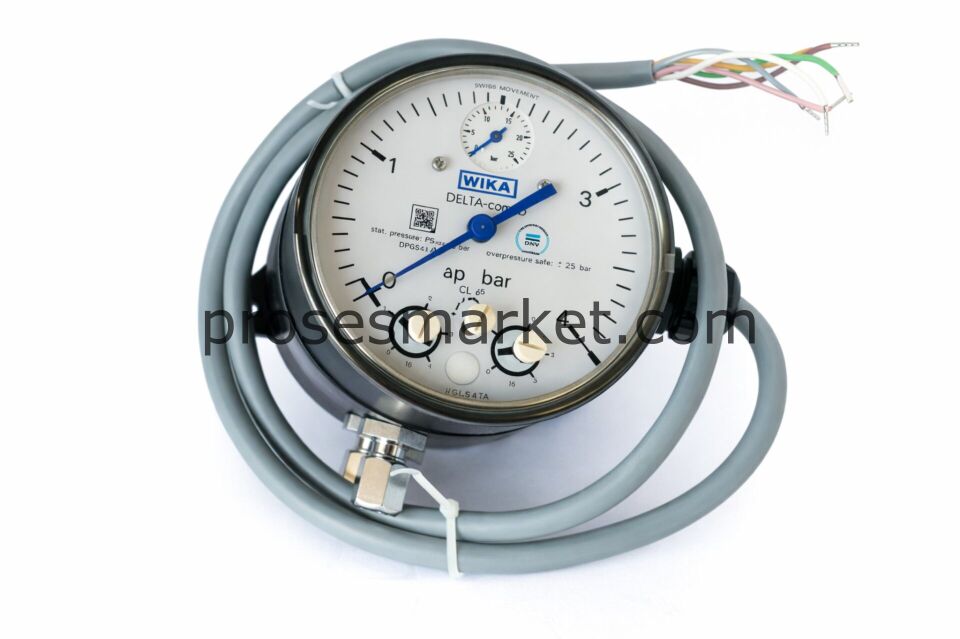

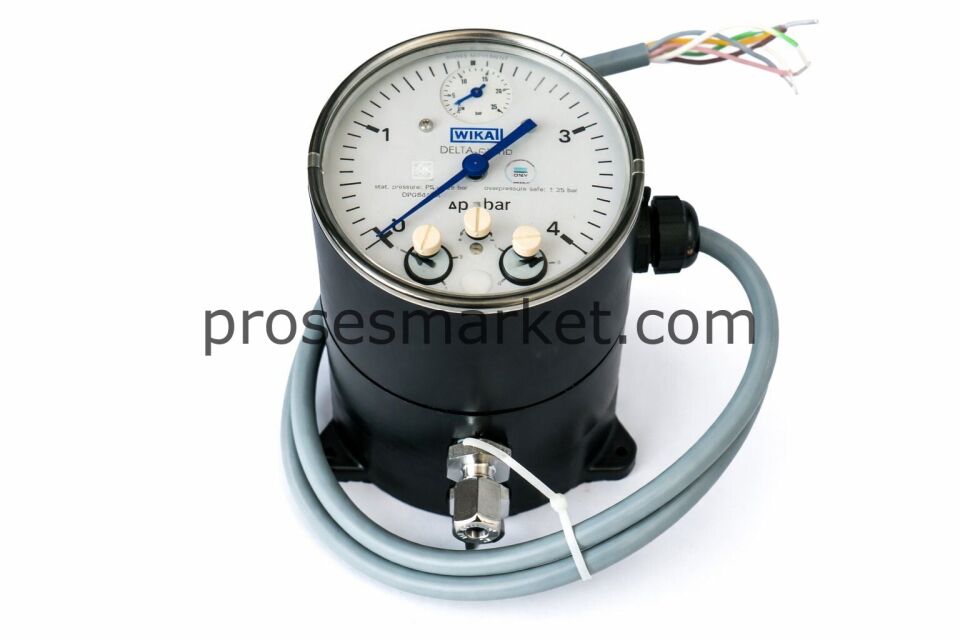

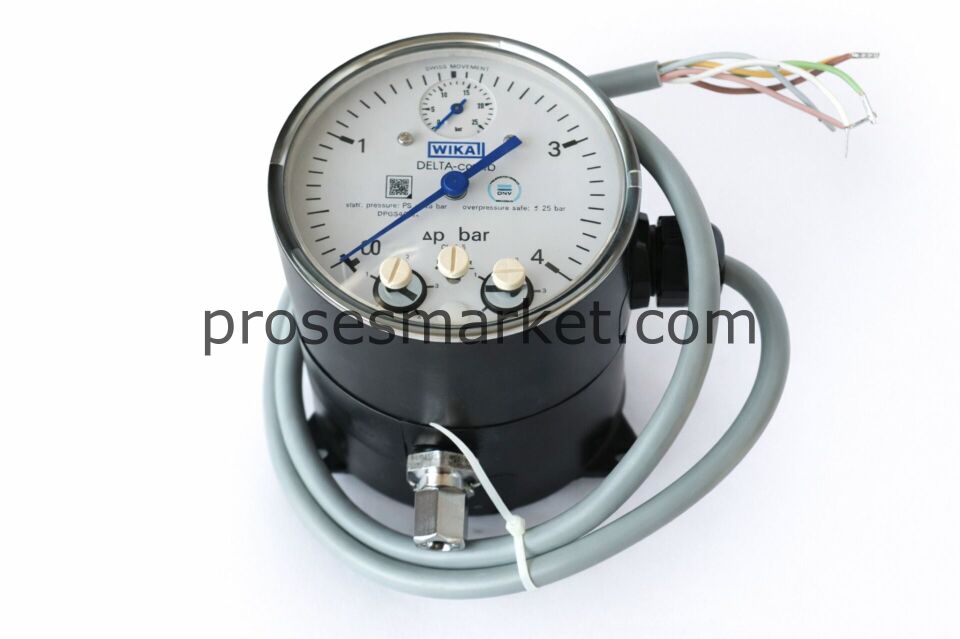

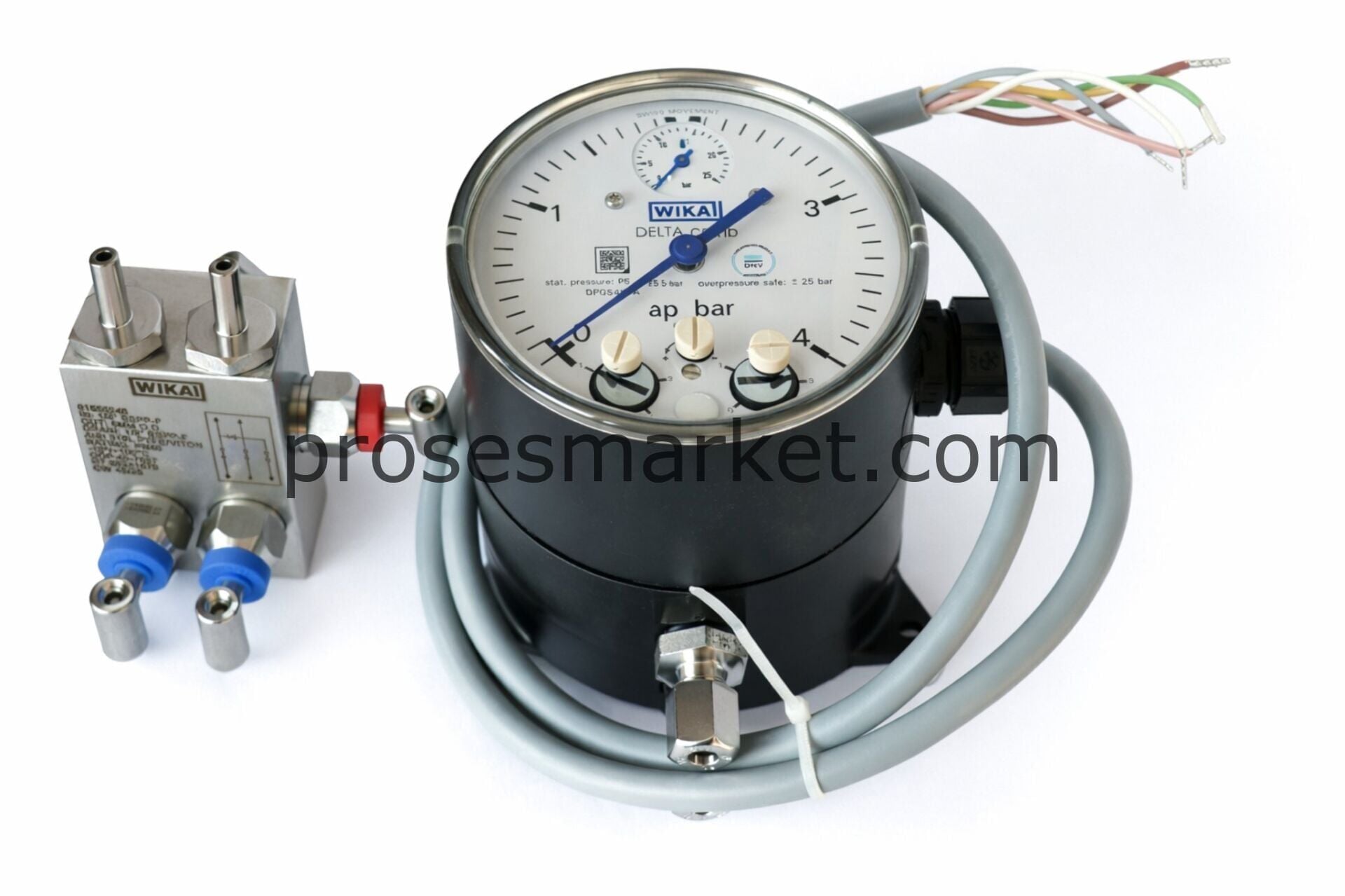

WIKA DPGS40TA Diferansiyel Basınç Manometresi 0-4 bar
WIKA DPGS40TA Diferansiyel Basınç Manometresi (0–4 bar) – 2x Mikro Switch, DELTA-comb, DNV, IP65
WIKA DPGS40TA Diferansiyel Basınç Manometresi 0-4 bar, diferansiyel basıncı sahada güvenilir şekilde izlemek ve aynı anda mikro switch üzerinden alarm/otomasyon sinyali üretmek için tasarlanmış endüstriyel bir diferansiyel basınç manometresidir. DELTA-comb yapısı sayesinde diferansiyel basınç göstergesine ek olarak entegre çalışma basıncı göstergesi sunar. DNV (Offshore) onayı ve IP65 koruma sınıfı ile zorlu proses ve marin uygulamalarında kullanıma uygundur.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Marka / Model | WIKA DPGS40TA |
| Ürün Tipi | Diferansiyel basınç manometresi + mikro switch (alarm kontağı) |
| Standart / Referans Doküman | PV 27.22 (datasheet referansı) |
| Gövde / Kadran Çapı | 100 mm |
| Ölçüm Aralığı (Skala) | 0 bar … 4 bar |
| DELTA-comb | Entegre çalışma basıncı göstergesi (working pressure indication) |
| Çalışma Basıncı Göstergesi | 25 bar |
| Montaj Tipi | Kasa arkasında 3 delikli yüzey montaj flanşı (3-hole surface mounting flange) |
| Proses Bağlantısı | 2 x G 1/4 dişi |
| Bağlantı Konumu | Alt bağlantı (bottom), aynı hat (in line) |
| Ölçüm Odası | Alüminyum, siyah boyalı |
| Pencere | Plastik; sıfır ve switch point ayarı yapılabilir |
| Alarm Kontağı | 2x SPDT micro switch 850.3.3 |
| Elektrik Bağlantısı | Kablo rakoru + 1 metre uçlu kablo (flying lead) |
| Switch Histerezisi | Maks. tam skalanın %5’i |
| Manifold | 4-valf manifold, paslanmaz çelik |
| Ayırıcı Diyafram / Sızdırmazlık | FPM / FKM |
| Koruma Sınıfı | IP65 |
| İzin Verilen Akışkan Sıcaklığı | -10 … +90 °C |
| İzin Verilen Ortam Sıcaklığı | -10 … +70 °C |
| Onay / Sertifikalar | DNV (Offshore) |
| SIL | Yok (without SIL certificate) |
| Seri No / QR | Seri numarası mevcut; kadranda genişletilmiş seri numaralı QR kod |
| Üretici Logosu | WIKA |
| Opsiyon | Flow 100: Yok |
Ürün Açıklaması
WIKA DPGS40TA Diferansiyel Basınç Manometresi 0-4 bar; filtre diferansiyel basınç takibi, pompa/kompresör izleme, proses hatlarında tıkanma–kayıp basınç kontrolü gibi uygulamalarda sahada hem görsel izleme hem de alarm/otomasyon çıktısı ihtiyacını tek cihazda birleştirir. 2 adet SPDT mikro switch ile iki ayrı set noktası senaryosu (örn. uyarı + stop) kurgulanabilir.
DELTA-comb sayesinde çalışma basıncı göstergesi de entegredir; bu sayede WIKA DPGS40TA Diferansiyel Basınç Manometresi 0-4 bar ile operatör hem diferansiyeli hem de çalışma basıncını aynı noktadan okuyabilir. 4-valf paslanmaz manifold ile devreye alma, izolasyon ve bakım işlemleri daha kontrollü yapılır.
Kullanım Alanları
WIKA DPGS40TA Diferansiyel Basınç Manometresi 0-4 bar, aşağıdaki uygulamalarda sık tercih edilir:
- Offshore/marin sistemlerde hat/filtre izleme
- Endüstriyel proses hatlarında tıkanma ve kayıp basınç kontrolü
- HVAC–chiller devrelerinde diferansiyel izleme
- Pompa ve kompresör skidlerinde alarm senaryoları
Önemli Notlar
Not 1: Teknik değerler, üretici datasheet referansı (PV 27.22) baz alınarak listelenmiştir. Uygulama şartlarına göre nihai konfigürasyon teyidi önerilir.
Not 2: Ürün SIL sertifikalı değildir. SIL gerektiren emniyet zincirlerinde alternatif ürün/çözüm değerlendirilmelidir.
