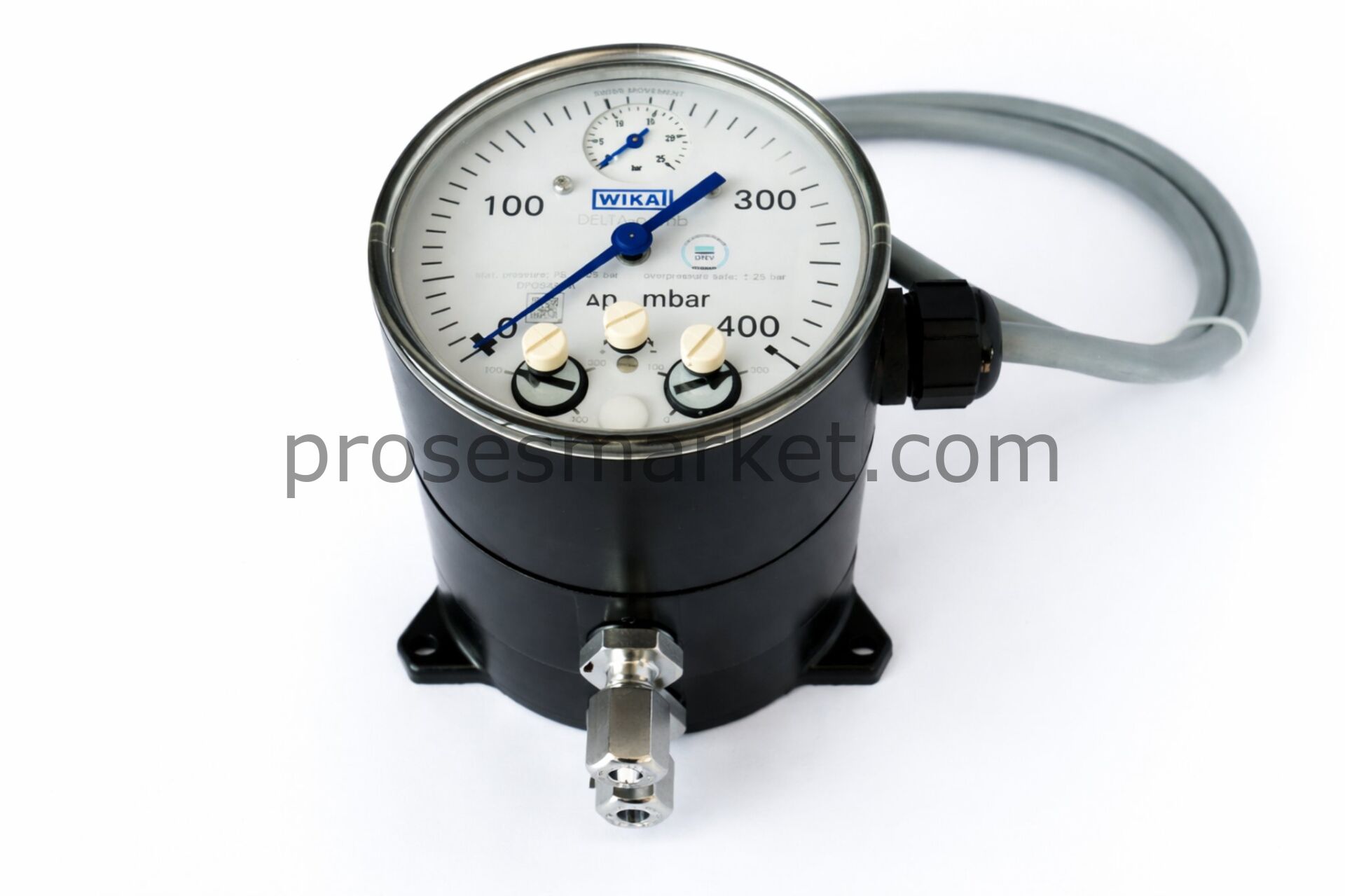

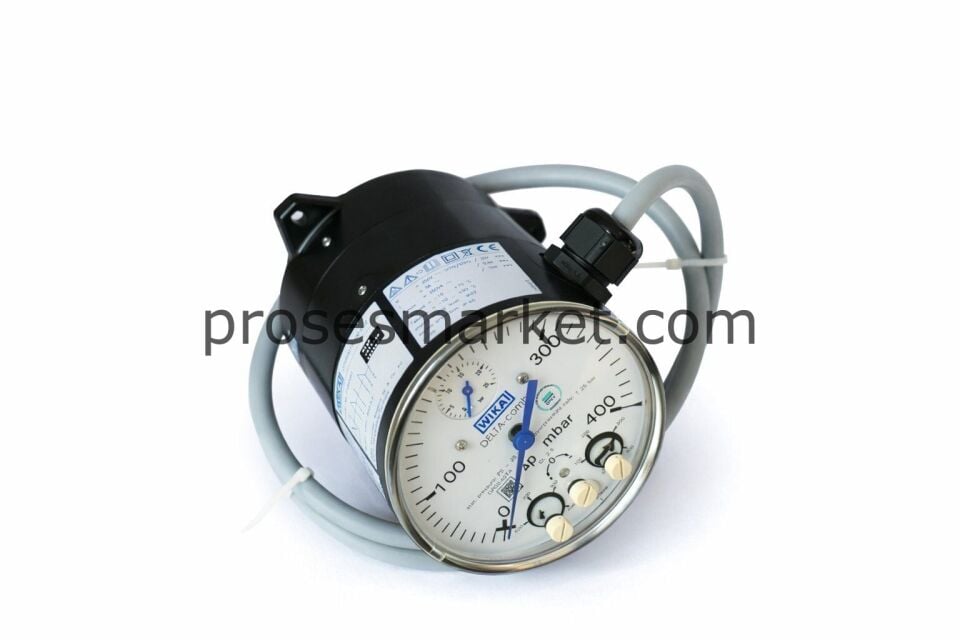

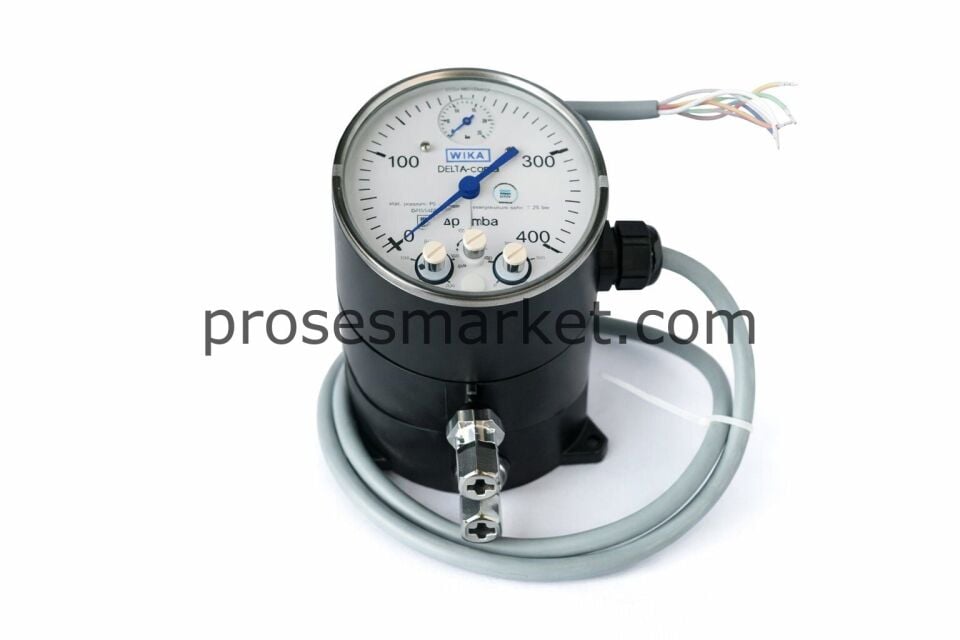

WIKA DPGS40TA 0–400 mbar Diferansiyel Basınç Manometresi 2x Switch
WIKA DPGS40TA 0–400 mbar Diferansiyel Basınç Manometresi 2x Switch – DELTA-comb, GL/DNV Offshore, IP65
WIKA DPGS40TA, sahada diferansiyel basıncı net ve güvenilir şekilde izlemek için tasarlanmış DELTA-comb tip bir göstergedir. WIKA DPGS40TA 0–400 mbar Diferansiyel Basınç Manometresi 2x Switch yapısı sayesinde iki ayrı set noktasında alarm/otomasyon kontağı alınabilir. Entegre çalışma basıncı göstergesi ile hem Δp hem de çalışma basıncı tek cihazdan okunur. GL onayı ve DNV (Offshore) uygunluğu, marin/offshore uygulamalarda önemli bir artıdır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Marka / Model | WIKA DPGS40TA (DELTA-comb) |
| Ürün Tipi | Diferansiyel basınç manometresi + entegre çalışma basıncı göstergesi + mikro switch |
| Datasheet Referansı | PV 27.22 |
| Kadran Çapı | 100 mm |
| Skala Aralığı (Δp) | 0 mbar … 400 mbar |
| Çalışma Basıncı Göstergesi | Mevcut (working pressure indication), 25 bar |
| Montaj Tipi | Kasa arkasında 3 delikli yüzey montaj flanşı (3-hole surface mounting flange) |
| Proses Bağlantısı | 2 x G 1/4 dişi (female) |
| Bağlantı Konumu | Alt bağlantı (bottom), aynı hat (in line) |
| Ölçüm Odası (Measuring chamber) | Alüminyum, siyah boyalı |
| Pencere | Plastik; sıfır ve switch point ayarı yapılabilir |
| Alarm Kontakları | 2x SPDT micro switch 850.3.3 |
| Elektrik Bağlantısı | Kablo rakoru + 1 metre uçlu kablo (1 m flying lead) |
| Switch Histerezisi | Maks. tam skalanın %5’i |
| Manifold | 4-valf manifold, paslanmaz çelik |
| Ayırıcı Diyafram / Sızdırmazlık | FPM / FKM |
| Koruma Sınıfı | IP65 |
| İzin Verilen Akışkan Sıcaklığı | -10 … +90 °C |
| İzin Verilen Ortam Sıcaklığı | -10 … +70 °C |
| Standart | International (standard Europe) |
| Onaylar | GL approval + DNV (Offshore) |
| SIL | Yok (without SIL certificate) |
| Seri Numarası | Var (with Serial number), Flow 100: yok |
| Üretici Logosu | WIKA |
| Müşteri Logosu | Yok (without) |
Ürün Açıklaması
WIKA DPGS40TA 0–400 mbar Diferansiyel Basınç Manometresi 2x Switch; filtre kirlenmesi/tıkanması takibi, proses hatlarında kayıp basınç izleme ve skid uygulamalarında operatöre hızlı karar desteği verir. WIKA DPGS40TA 0–400 mbar Diferansiyel Basınç Manometresi 2x Switch ile iki farklı eşik senaryosu (ör. uyarı + stop) aynı cihaz üzerinden kurgulanabilir.
DELTA-comb tasarımı ile 25 bar çalışma basıncı göstergesi entegredir; böylece Δp + çalışma basıncı tek noktada izlenir. 4-valf paslanmaz manifold, devreye alma ve bakım sırasında izolasyon/equalize süreçlerini daha kontrollü hale getirir. Bu nedenle WIKA DPGS40TA 0–400 mbar Diferansiyel Basınç Manometresi 2x Switch marin ve zorlu saha koşullarında güçlü bir çözümdür.
Kullanım Alanları
Offshore/marin sistemler, endüstriyel proses hatları, filtre Δp izleme, HVAC–chiller devreleri, pompa ve kompresör skidleri. Özellikle alarm kontağı gereken uygulamalarda WIKA DPGS40TA 0–400 mbar Diferansiyel Basınç Manometresi 2x Switch pratik bir çözümdür.
Önemli Notlar
Not 1: Teknik değerler PV 27.22 referansına göre listelenmiştir. Uygulama şartlarına göre konfigürasyon teyidi önerilir.
Not 2: Ürün SIL sertifikalı değildir. SIL gereken emniyet zincirlerinde alternatif çözüm değerlendirilmelidir.
