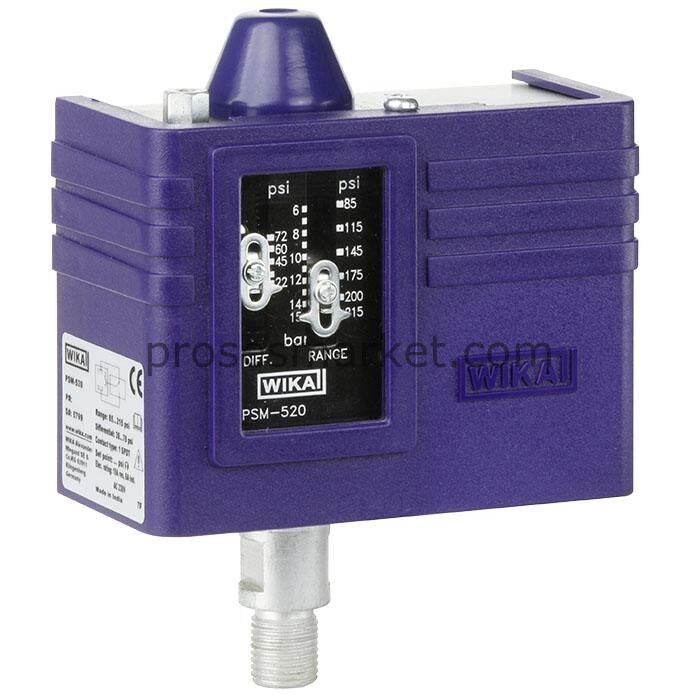

WIKA PSM-520 Basınç Presostatı / Basınç Şalteri (-0.4…30 bar seçenekleri)
WIKA PSM-520 Basınç Presostatı / Basınç Şalteri (Endüstriyel)
WIKA PSM-520, endüstriyel kontrol, izleme ve alarm uygulamalarında kullanılan, sahada ayarlanabilen (set değeri kullanıcı tarafından belirlenebilen) basınç presostatıdır. Pompa ve kompresör sistemlerinde yaygın kullanılır; yağ, su ve hava gibi korozif olmayan akışkanlarda güvenilir anahtarlama sağlar.
Öne Çıkan Teknik Noktalar
- Sahada ayarlanabilir switch point (ayar noktası) – ayar kapağı ile korumalı.
- Ayar aralıkları: -0.4…+7 bar’dan 6…30 bar’a kadar seçenekler (aşağıdaki tabloda).
- Kontak: 1× change-over / SPDT (NC–COM–NO).
- Kontak anma değeri: AC 230 V, 50/60 Hz; AC-1: 10 A / AC-15: 6 A.
- Koruma sınıfı: IP30 (montaja bağlı şartlarla).
Basınç Ayar Aralıkları (Kullanıcı Aradığı Basıncı Buradan Seçebilir)
Setting Range Tablosu (PSM-520)
| Ayar Aralığı (bar) | Eşdeğer (psi / MPa) | Yükselen Basınçta İzin Verilen Switch Point (bar) | Ayarlanabilir Diferansiyel / Histerezis (bar) | Maks. Çalışma Basıncı (bar) |
|---|---|---|---|---|
| 0…5 | 0…70 psi / 0…0.5 MPa | 0.4…5 | 0.4…4 | 16 |
| 0…7 | 0…100 psi / 0…0.7 MPa | 0.6…7 | 0.6…6 | 16 |
| 6…15 | 85…215 psi / 0.6…1.5 MPa | 7.5…15 | 1.5…5 | 32 |
| 6…30 | 85…425 psi / 0.6…3 MPa | 9…30 | 3…8 | 42 |
| -0.4…+7 | -6…+100 psi / -0.04…+0.7 MPa | 0.2…7 | 0.6…6 | 16 |
Not: Switch point ve reset point (geri dönüş) değerleri seçilen ayar aralığı içinde olmalıdır. Diferansiyel, switch point ile reset point arasındaki farktır (histerezis).
Elektrik Bağlantısı ve Kontak Yapısı
Terminal Bağlantısı (SPDT)
1 = NC (Normalde Kapalı) 2 = COM (Ortak) 3 = NO (Normalde Açık) GND = Toprak
| Kontak Anma Değeri | Gerilim | Akım |
|---|---|---|
| AC-1 (Rezistif yük) | AC 230 V, 50/60 Hz | 10 A |
| AC-15 (Endüktif yük) | AC 230 V, 50/60 Hz | 6 A |
Kablo geçişi: ∅ 6…14 mm kablolar için kauçuk rakor/lastik geçiş. Koruma sınıfı: IP30 (montaj şartlarına bağlıdır).
Çalışma Koşulları
Sıcaklık ve Tekrarlanabilirlik
- Ortam sıcaklığı: -40…+70 °C
- Akışkan (medium) sıcaklığı: -20…+100 °C
- Depolama: -20…+80 °C
- Switch point tekrarlanabilirliği: ≤ %2 span
Proses Bağlantısı, Malzeme ve Montaj
Mekanik Bilgiler
| Başlık | Değer / Açıklama |
|---|---|
| Proses bağlantısı | ISO 228-1: G 1/4 dişi veya G 1/4 B seçenekleri |
| Islak parçalar (wetted parts) | Körük (bellow): Bakır alaşım CuSn6 |
| Bağlantı parçası | Serbest işleme çeliği EN1A (kalay kaplı) |
| Montaj | Doğrudan montaj veya panel montaj seçenekleri |
| Ağırlık | Yaklaşık 530 g |
Sipariş bilgisi: Model / Ayar aralığı / Proses bağlantısı şeklinde konfigürasyon belirtilerek seçilir.
Uygulamalar
Nerelerde Kullanılır?
Pompalar Kompresörler Endüstriyel kontrol Alarm & izleme
Önemli Not
Performans değerleri, ölçüler ve yedek parça/aksesuar bilgileri değerlendirilirken üretici tarafından yayımlanan güncel teknik dokümanlar esas alınmalıdır. Bu sayfadaki bilgiler referans ve bilgilendirme amaçlıdır.

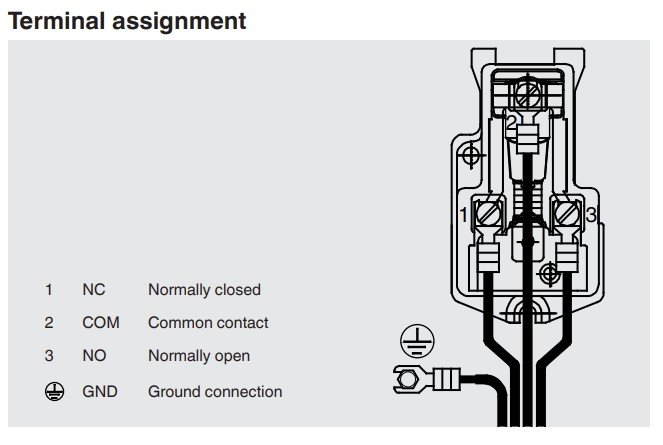

Terminal bağlantı şekli

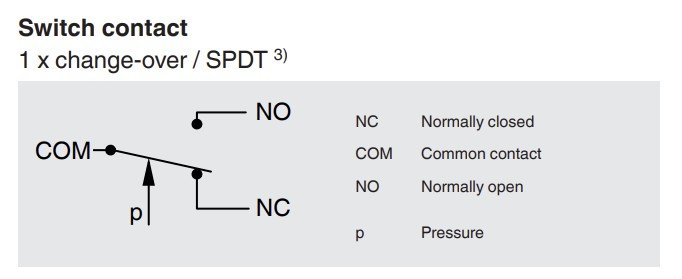

Switch kontak yapısı
Montaj şekli

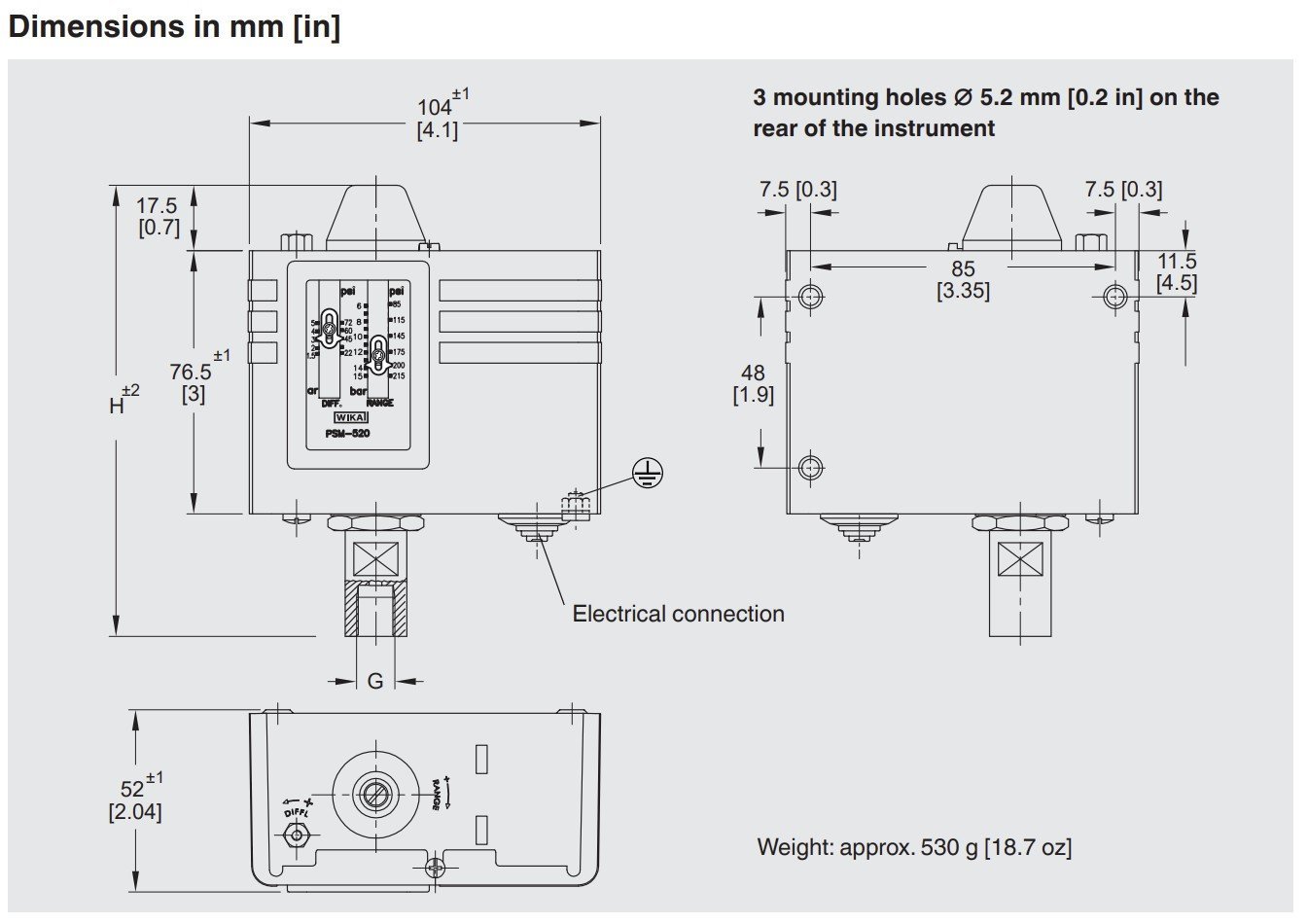

Ölçüler (Boyutlar)
