WIKA S-11 Flush Basınç Transmitteri
WIKA S-11 Flush Basınç Transmitteri (Zorlu Proses Koşulları İçin)
WIKA S-11; bal kıvamlı/viskoz, yapışkan, kristalleşebilen ya da içinde partikül taşıyan akışkanlarda klasik basınç bağlantılarında görülen tıkanma ve gecikmeli tepki sorunlarını azaltmak için geliştirilmiş flush diyaframlı bir basınç transmitteri çözümüdür. Diyaframın prosesle “sıfır ölü hacim” yaklaşımına yakın biçimde çalışması, temizlik ve bakım tarafında ciddi avantaj sağlar.
Nerelerde Kullanılır?
- Genel endüstriyel uygulamalar
- Gıda & içecek prosesleri
- Dolum ve paketleme makineleri
- Dozajlama / karışım hatları
- Seviye ölçümü (proses kurgusuna göre)
Öne Çıkan Teknik Avantajlar
- Flush diyafram: Akışkana temas eden yüzey daha kolay temizlenir, birikme riski düşer.
- Paslanmaz ve sağlam proses tarafı: Proses bağlantısı tamamen kaynaklı yapıda kurgulanabilir.
- Yüksek sıcaklık seçeneği: Uygun konfigürasyonda 150 °C’ye kadar akışkan sıcaklıkları için soğutma elemanı opsiyonu.
- Gıda uygulaması opsiyonu: Uygun dolgu akışkanı seçeneğiyle gıda proseslerine uyumlu konfigürasyon.
- Geniş konfigürasyon: Çıkış sinyali, bağlantı ve sızdırmazlık seçenekleriyle projeye uygun seçim yapılabilir.
Teknik Özet
| Başlık | Değer / Açıklama |
|---|---|
| Model | S-11 (Flush basınç transmitteri) |
| Ölçüm aralıkları | Gauge: 0…0.1 bar → 0…600 bar • Absolute: 0…0.25 bar → 0…16 bar • Vakum / ± aralıklar mevcut (seçime bağlı) |
| Çıkış sinyali | 4…20 mA (2 telli) • 0…20 mA (3 telli) • 0…10 V • 0…5 V |
| Besleme | 4…20 mA: DC 10…30 V • 0…20 mA: DC 10…30 V • 0…10 V: DC 14…30 V • 0…5 V: DC 10…30 V |
| Doğruluk | Standart: ≤ ±0.5 % span • Opsiyon: ≤ ±0.25 % span (≥ 0.25 bar aralıklar için) |
| Tepki süresi | Settling time ≤ 2 ms |
| Koruma sınıfı (IP) | Bağlantıya göre: DIN 175301-803 A IP65 • M12 x 1 IP67 • Kablo çıkışı IP67/IP68 |
Çalışma Şartları
| Başlık | Değer / Not |
|---|---|
| Akışkan sıcaklığı | Standart: -30…+100 °C • Opsiyon: -30…+125 °C • Soğutma elemanı ile: -20…+150 °C |
| Ortam sıcaklığı | -20…+80 °C |
| Titreşim dayanımı | Soğutmasız proses bağlantısı: 20 g • Soğutma elemanlı: 10 g |
| Darbe dayanımı | Soğutmasız: 1,000 g • Soğutma elemanlı: 400 g |

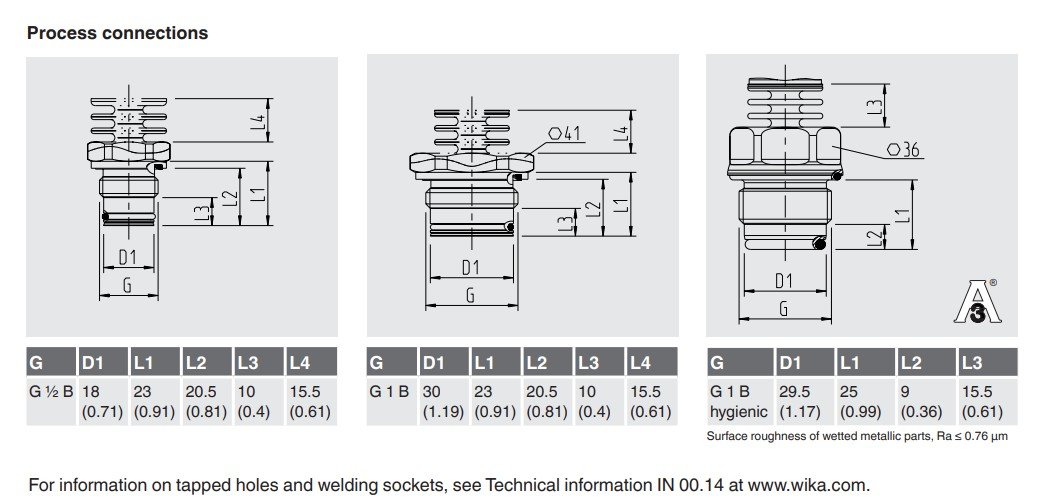

Bağlantı, Sızdırmazlık ve Malzeme
| Başlık | Seçenekler |
|---|---|
| Proses bağlantısı | G 1/2 B flush (0…2.5 → 0…600 bar) • G 1 B flush (0…0.1 → 0…1.6 bar) • Hijyenik G 1 B flush (3-A) (0…0.1 → 0…25 bar) |
| Sızdırmazlık | NBR, FKM/FPM, EPDM (seçime bağlı basınç & sıcaklık limitleri) |
| Islak parça malzemesi | G 1/2 B ve G 1 B flush: 316Ti • Hijyenik G 1 B: 316L |
| Dolgu akışkanı | Standart: sentetik yağ • Opsiyon: gıda uygulamalarına uygun dolgu akışkanı |

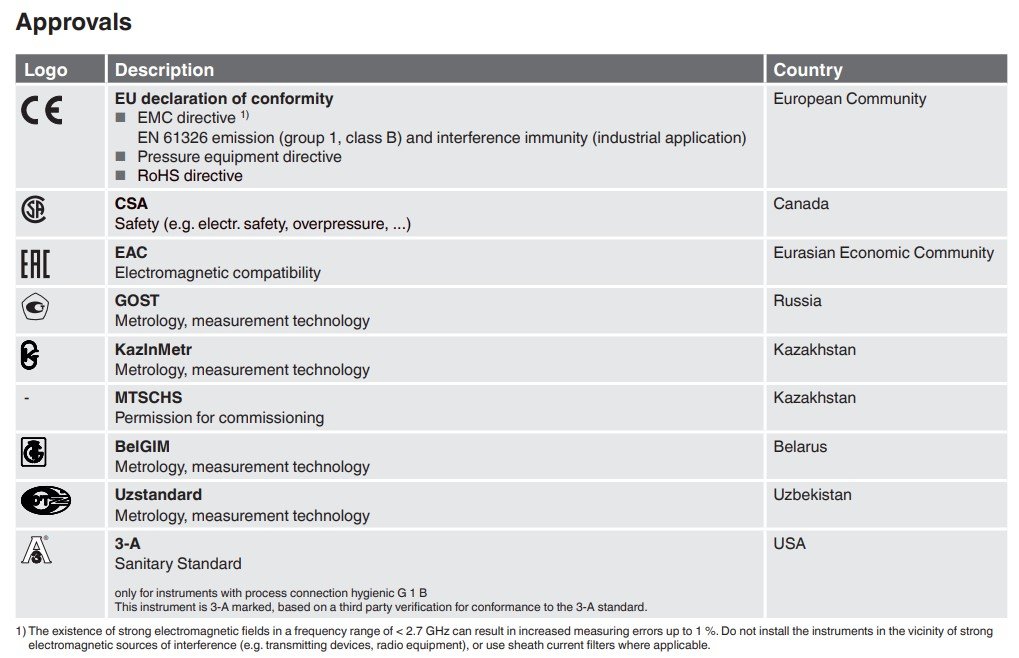

Kalite ve Onaylar
- Uygunluk beyanı: EMC, Basınçlı Ekipman Direktifi (PED), RoHS
- CSA (güvenlik)
- EAC (EMC)
- GOST / KazInMetr (metroloji)
- 3-A (yalnızca hijyenik G 1 B flush versiyon)
Sipariş İçin Gerekli Bilgiler
- Ölçüm aralığı: Gauge / Absolute / Vakum / ± (bar veya psi)
- Çıkış sinyali: 4–20 mA, 0–20 mA, 0–10 V veya 0–5 V

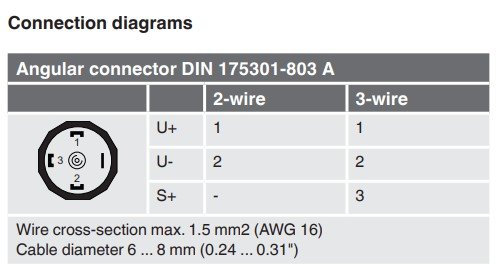

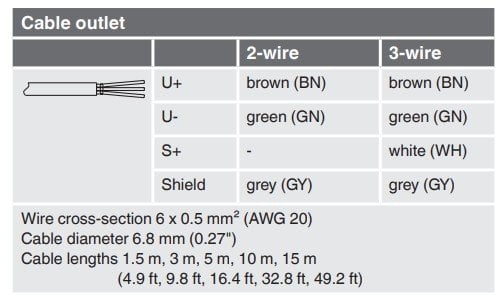

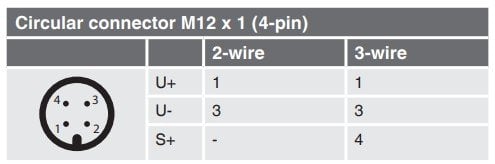

- Elektrik bağlantısı: DIN 175301-803 A / M12 x 1 / Kablo çıkışı (IP ihtiyacına göre)
- Proses bağlantısı: G 1/2 B flush / G 1 B flush / Hijyenik G 1 B flush
- Sızdırmazlık: NBR / FKM / EPDM
- Sıcaklık: Akışkan sıcaklığı yüksekse soğutma elemanı seçimi
Önemli Not
Seçim yapılırken; ölçüm aralığı, proses bağlantısı, sızdırmazlık malzemesi ve sıcaklık limitleri birlikte değerlendirilmelidir. Nihai konfigürasyon ve limitler için üreticinin güncel teknik dokümanı esas alınmalıdır.
Önemli Not
Performans değerleri, ölçüler ve aksesuar bilgileri değerlendirilirken üretici tarafından yayımlanan güncel teknik dokümanlar esas alınmalıdır. Bu sayfadaki bilgiler referans ve bilgilendirme amaçlıdır.
