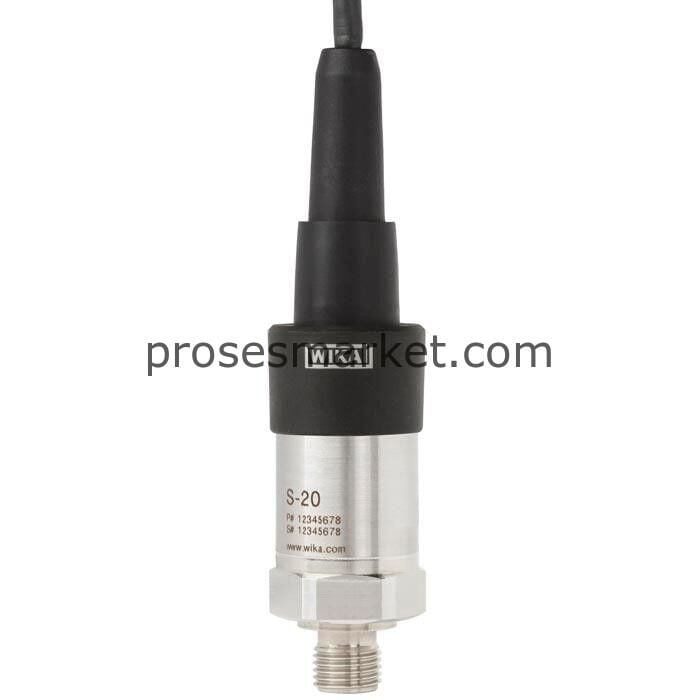

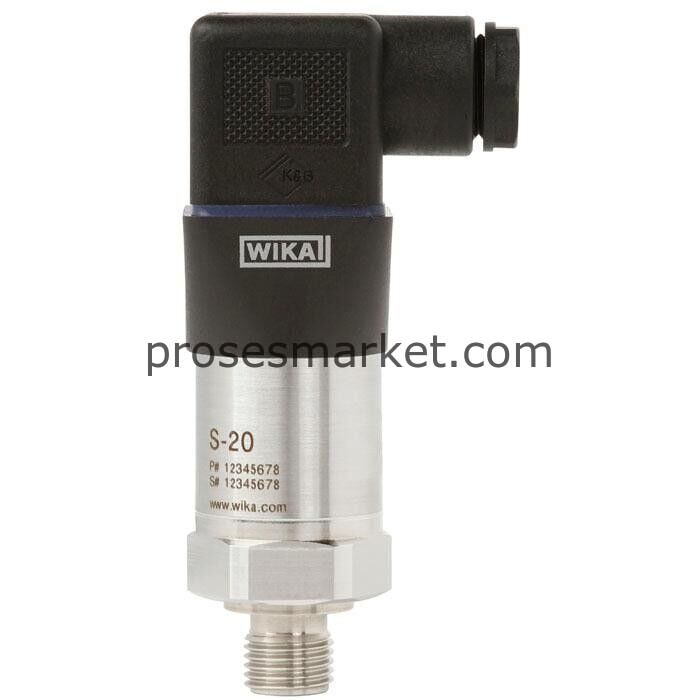

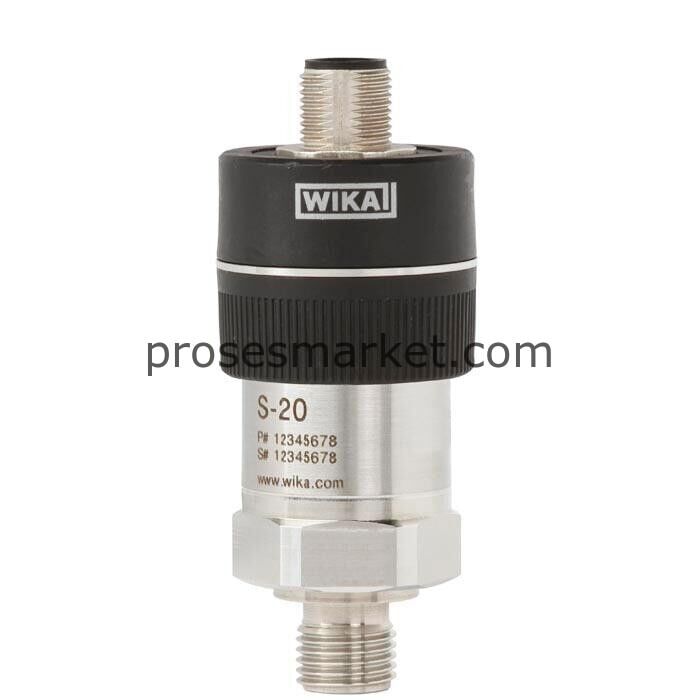

WIKA S-20 Basınç Transmitteri
WIKA S-20 Basınç Transmitteri (Zorlu Endüstriyel Uygulamalar)
WIKA S-20, zorlu saha koşullarında stabil ve güvenilir basınç ölçümü için geliştirilmiş profesyonel bir transmitteredır. 0…0,4 bar seviyesinden 0…1600 bar seviyesine uzanan ölçüm aralıkları; farklı çıkış sinyalleri, elektrik bağlantıları ve proses bağlantıları ile birleştirilebilir. Bu yapı, standart dışı adaptasyonlara ihtiyaç duymadan proses gereksinimleriyle uyumlu konfigürasyon seçimini destekler.
- Geniş ölçüm aralığı: 0…0,4 → 0…1600 bar (isteğe bağlı özel aralıklar dahil).
- Konfigürasyon esnekliği: farklı çıkış/bağlantı kombinasyonları ile uygulamaya uyum.
- Doğruluk seçenekleri: farklı doğruluk sınıfları; seçilebilir ayar sıcaklıkları ile ölçüm performansını optimize etme.
- Saha dayanımı: ısı, titreşim ve agresif akışkan ortamlarında güvenilir çalışma hedefi.
- Özel versiyonlar: oksijen/hidrojen uygulamaları, yüksek sıcaklık ve IP68 / IP6K9K koruma opsiyonları.
Genel Teknik Bilgiler (Özet)
| Özellik | Değer / Açıklama |
|---|---|
| Model | S-20 |
| Uygulama sınıfı | Kritik endüstriyel uygulamalar • Ar-Ge / test sistemleri • Proses endüstrisinde zorlu ortamlar |
| Ölçüm aralığı | 0…0,4 → 0…1600 bar (konfigürasyona bağlı) |
| Doğruluk sınıfları | Farklı doğruluk sınıfları; seçime göre ölçüm hatası/lineerlik performansı iyileştirilebilir |
| Ayar sıcaklığı (opsiyon) | +4 °C / +40 °C / +60 °C / +80 °C |
| Uzun dönem stabilite | < 0,1 % (tipik) |
| Yük çevrimi dayanımı | Uygun konfigürasyonda yüksek yük çevrimi dayanımı |
| Özel uygulamalar | Oksijen / hidrojen gibi özel akışkanlar • yüksek sıcaklık • yüksek koruma seviyeleri |
Çıkış Sinyalleri ve Besleme
| Çıkış Tipi | Seçenekler | Besleme (Tipik) |
|---|---|---|
| Akım (2 telli) | 4…20 mA / 20…4 mA | DC 8…36 V |
| Gerilim (3 telli) | 0…10 V (ayrıca 0…5 V, 1…5 V vb. varyantlar) | 0…10 V için DC 12…36 V (diğer gerilim çıkışlarında seçime göre değişir) |
| Ratiometric (3 telli) | 0,5…4,5 V (ratio) | DC 5 V ±10 % |

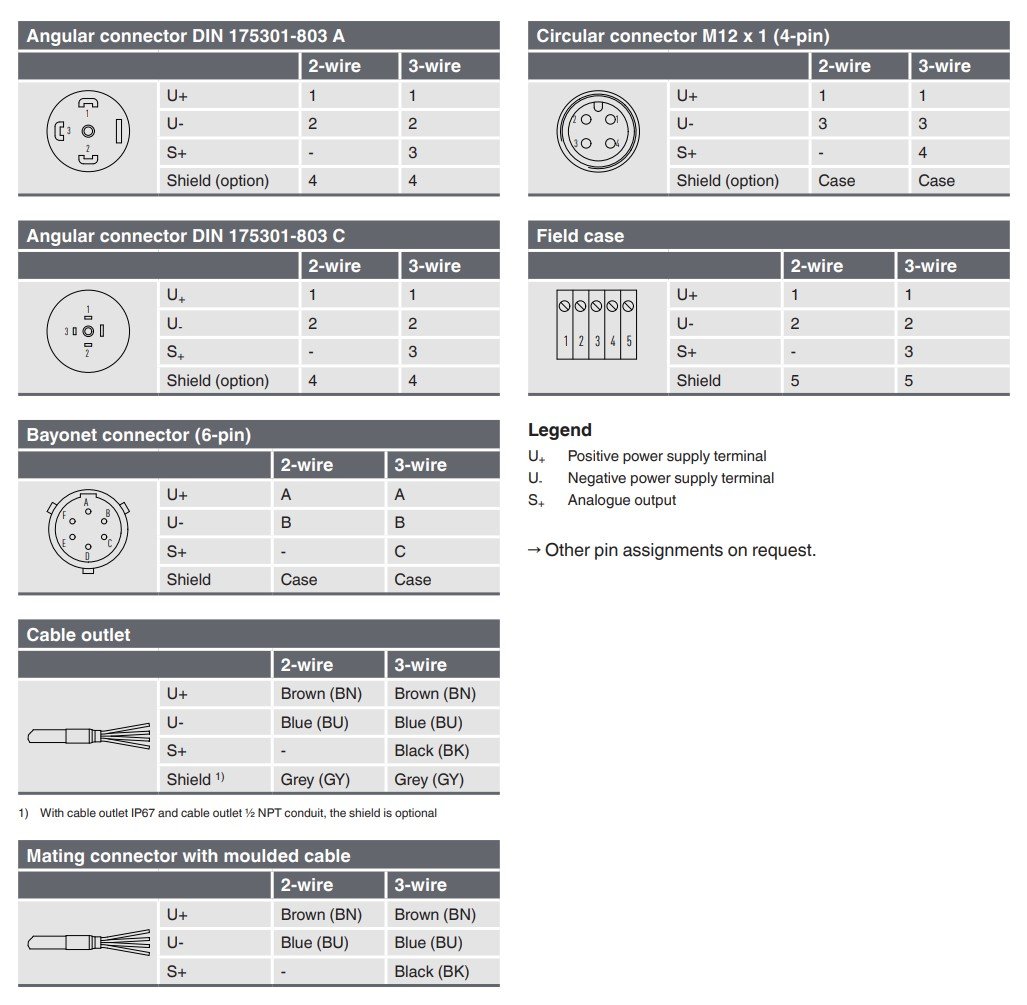

Elektrik Bağlantısı ve Koruma (IP)
| Bağlantı | Koruma | Kısa Not |
|---|---|---|
| Kablo çıkışı | IP67 | Standart endüstriyel ortamlar |
| Kablo çıkışı | IP68 | Yüksek nem/ıslak ortamlar |
| Kablo çıkışı | IP6K9K | Yüksek basınçlı yıkama gibi ağır koşullar |
Sipariş / Konfigürasyon İçin Gerekli Bilgiler
- Ölçüm aralığı (bar) ve basınç tipi (gösterge / mutlak / vakum-kompound)
- Çıkış sinyali (4–20 mA / 0–10 V vb.)
- Doğruluk sınıfı ve (varsa) ayar sıcaklığı tercihi
- Proses bağlantısı + sızdırmazlık
- Elektrik bağlantısı (kablo/konnektör) + istenen IP koruma
- Akışkan bilgisi (agresif ortam / oksijen-hidrojen gibi özel uygulamalar)
Nihai ürün seçimi; akışkan, sıcaklık, titreşim, montaj koşulu ve elektrik altyapısı birlikte değerlendirilerek yapılmalıdır. Bu sayfadaki bilgiler bilgilendirme amaçlıdır; teknik gerekliliklerde üreticinin güncel dokümanı esas alınmalıdır.
Önemli Not
Performans değerleri, ölçüler ve yedek parça/aksesuar bilgileri değerlendirilirken üretici tarafından yayımlanan güncel teknik dokümanlar esas alınmalıdır. Bu sayfadaki bilgiler referans ve bilgilendirme amaçlıdır.
